- Artikel-Nummer:
- SK 3248.000
- Ausführung
- Dachaufbau
- Produktbeschreibung
- Besonders geeignet sind Luft/Luft-Wärmetauscher bei aggressiven Umgebungsbedingungen, da durch zwei Luftkreisläufe der Innen- und Außenkreislauf vollständig voneinander getrennt werden.
- Farbe
- Deckel: RAL 7035
Gehäuse: RAL 9005 - Lieferumfang
- Komplett anschlussfertige Einheit
Anschluss der Ventilatoren erfolgt über 2 Anschlusskabel 3-adrig, mit Aderendhülsen
Bohrschablone
Befestigungsmaterial - Spezifische Wärmeleistung
- 66 W/K
- Luftleistung (freiblasend)
- Außenkreislauf bei 50 Hz: 965 m³/h
Innenkreislauf bei 50 Hz: 965 m³/h - Bemessungsbetriebsspannung
- 230 V, 1~, 50 Hz/60 Hz
- Bemessungsstrom max.
- je Ventilator bei 50 Hz: 0,32 A
je Ventilator bei 60 Hz: 0,4 A - Anschlussart (elektrisch)
- Anschlusskabel
- Abmessung
- Breite: 595 mm
Höhe: 362 mm
Tiefe: 440 mm - Hinweis
- Für eine exakte Temperaturregelung im Schaltschrank wird der Schaltschrank-Innentemperaturregler, die digitale Schaltschrankinnen-Temperaturanzeige und der-regler oder Drehzahlregler empfohlen
- Anzahl Lüfter
- 2
- Vorsicherung
- Sicherungsautomat/Schmelzsicherung: 4 A
- Betriebstemperaturbereich
- -5 °C...55 °C
- Schutzart IP nach IEC 60 529
- Innenkreislauf IP 54
- Außenkreislauf IP 34
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 25 kg
- Bruttogewicht
- 27 kg
- Zolltarifnummer
- 84158300
- EAN
- 4028177039247
- ETIM 9
- EC002514
- ETIM 8
- EC002514
- ECLASS 8.0
- 27180711
- Produktbeschreibung
- SK Direct Air Cooling System (DAC), Dachaufbau, 48 V DC, BHT: 875 x 125 x 313 mm
- Dokumentationen
- Anleitung
- Sicherheitshinweis

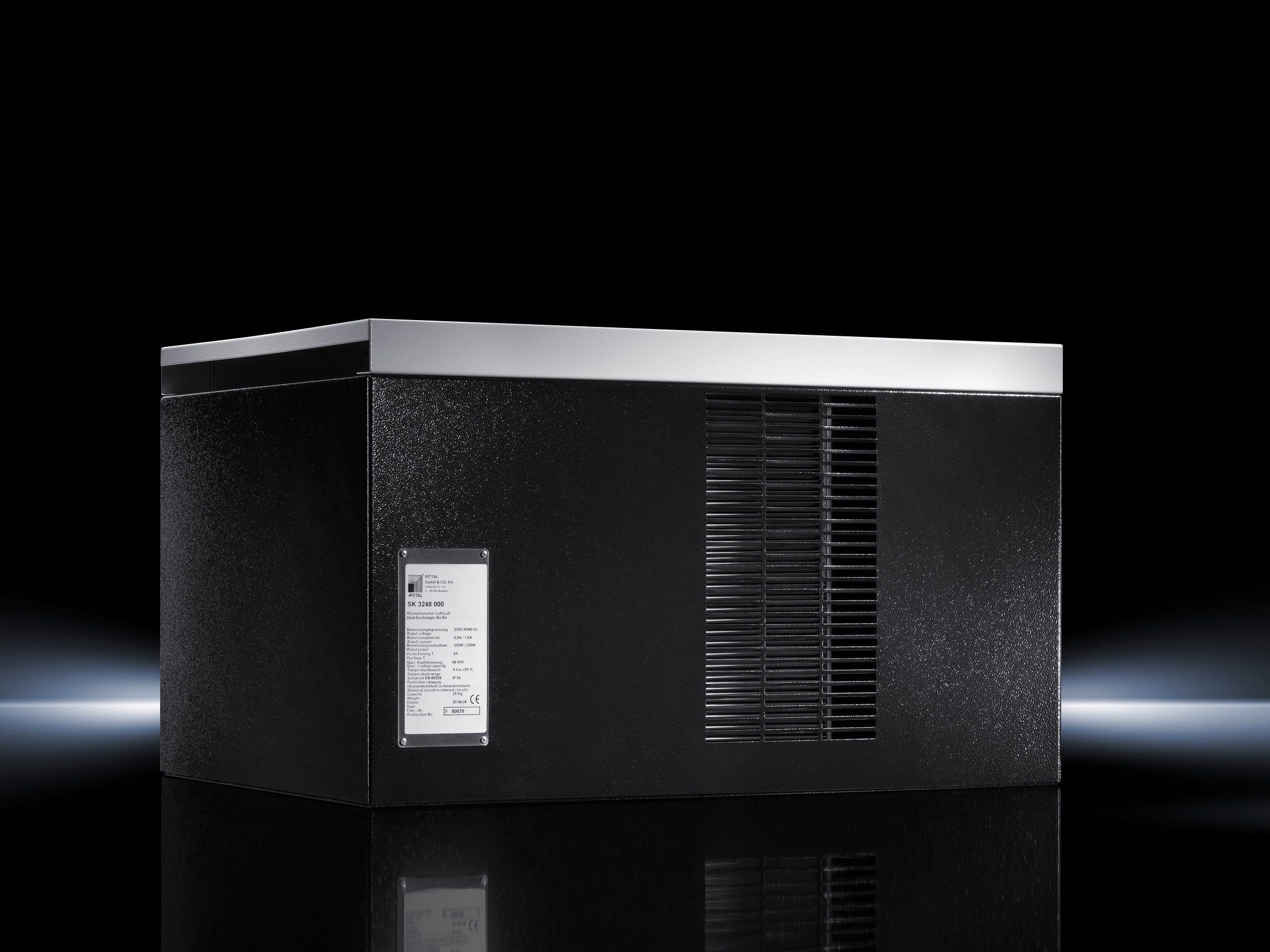

Luft/Luft-Wärmetauscher Dachaufbau
Besonders geeignet sind Luft/Luft-Wärmetauscher bei aggressiven
Umgebungsbedingungen, da durch zwei Luftkreisläufe der Innen- und
Außenkreislauf vollständig voneinander getrennt werden.
Spezifische Wärmeleistung: 66 W/K
Bemessungsleistung 50/60 Hz: 70 / 90 W
Bemessungsstrom je Ventilator 50/60 Hz: 0,32 / 0,4 A
Ventilatoren Anzahl: 2
Bemessungsbetriebsspannung: 230 V, 1~, 50/60 Hz
Anschlussart (elektrisch): Anschlusskabel
Abmessungen [BxHxT]: 595x362x440 mm
Betriebstemperatur: -5 °C bis 55 °C
Farbe: Deckel: RAL 7035, Gehäuse: RAL 9005
Schutzart IP nach IEC 60529: Innenkreislauf IP 54, Außenkreislauf IP 34
Gewicht: 25 kg
Spezifische Wärmeleistung: 66 W/K
Bemessungsleistung 50/60 Hz: 70 / 90 W
Bemessungsstrom je Ventilator 50/60 Hz: 0,32 / 0,4 A
Ventilatoren Anzahl: 2
Bemessungsbetriebsspannung: 230 V, 1~, 50/60 Hz
Anschlussart (elektrisch): Anschlusskabel
Abmessungen [BxHxT]: 595x362x440 mm
Betriebstemperatur: -5 °C bis 55 °C
Farbe: Deckel: RAL 7035, Gehäuse: RAL 9005
Schutzart IP nach IEC 60529: Innenkreislauf IP 54, Außenkreislauf IP 34
Gewicht: 25 kg
