- Artikel-Nummer:
- SK 3313.290
- Ausführung
- DX
- Nutzen
- Maximale Energieeffizienz durch EC-Lüftertechnik und IT-orientierte Regelung
- Geringer luftseitiger Druckverlust und dadurch minimierte Leistungsaufnahme der Lüfter
- Regelung der Serverzulufttemperatur
- Durch drehzahlgeregelten Kompressor wird die Kühlleistung optimal an den tatsächlichen Bedarf angepasst
- Serienmäßig redundante Temperaturfühler luftseitig integriert
- Spezifische Wartung des LCP DX durch Trennung von Kühlung und Serverschränken
- Einsatzgebiete
- Ideal zur IT-Kühlung von kleinen und mittleren Lokationen
- Ein oder zwei Racks separat kühlbar
- Funktionsweise
- Das LCP saugt die Luft seitlich an der Rückseite der Serverschränke ab, kühlt diese über Hochleistungs-Kompaktregister ab und bläst die abgekühlte Luft wieder seitlich in den vorderen Teil des Serverschranks
- Aufgenommene Wärmeenergie wird am Standort des externen Verflüssigers an die Umgebung abgegeben, kein Aufheizen des Aufstellraums
- Material
- Stahlblech, lackiert
- Optionen
- Befeuchter
Entfeuchtung und Nacherhitzer
Kondensathebepumpe
Niedertemperatur-/Hochtemperaturverflüssiger (-40 °C/+53 °C) - Ausführung
- Rackkühlung
- Monitoring
- Direkter Anschluss des Gerätes via SNMP über Ethernet
- Integration in RiZone
- Gesamtkühlleistung nach DIN EN 14511
- Nutzkühlleistung L22 L35: 20 kW
- Gesamtkühlleistung/Anzahl Lüftermodule
- 20 kW/4
- Modulationsbereich
- 5 ‐ 20 kW
- Luftleistung (freiblasend)
- Bei 50 Hz: 4.800 m³/h
- Abmessung
- Breite: 300 mm
Höhe: 2.000 mm
Tiefe: 1.200 mm - Passend für Gehäusetyp
- VX IT
- Einbau in Schrankreihe
- Bündig
- Bemessungsbetriebsspannung
- 380 V - 480 V, 3~, 50 Hz/60 Hz
- Bemessungsstrom max.
- Bei 50 Hz: 12,4 A
- Max. Kühlleistung
- 20 kW
- Anschlussart (elektrisch)
- Anschlussklemme
- Einschaltdauer
- 100 %
- EC-Lüfter
- Ja
- SNMP-Karte
- Ja
- Lüfter im Betrieb austauschbar
- Ja
- Temperaturregelung
- Stufenlose Lüfterregelung
- Invertergeregelter Verdichter
- Anlaufstrom (LRA)
- 32 A
- Betriebstemperaturbereich
- 5 °C...35 °C
- Schalldruckpegel
- Bei 50 Hz: 68 dB(A)
- Schutzart IP nach EN 60 529
- IP 20
- Optionen
- Befeuchter
- Entfeuchtung und Nacherhitzer
- Kondensathebepumpe
- Niedertemperatur-/Hochtemperaturverflüssiger (-40 °C/+53 °C)
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 250 kg
- Bruttogewicht
- 261 kg
- Zolltarifnummer
- 84186900
- EAN
- 4028177953819
- ETIM 9
- EC002515
- ETIM 8
- EC002515
- ECLASS 8.0
- 27180712
- Produktbeschreibung
- LCP Rack DX, 20 kW, bündig, RAL 7035, BHT: 300 x 2000 x 1200 mm, 380 – 480 V/3~/50 – 60 Hz
- Erklärungen
- Konformitätserklärung
- Datenblätter
- Sicherheitsdatenblatt
LCP Rack DX, 3313.290
BHT (mm) 300x2000x1200 mm
IT-optimiertes Konzept zur idealen Unterstützung des
"Front-to-back"-Luftkreislaufs für Anlagen von 482,6 mm (19").
Als unmittelbare Erweiterung bietet der integrierte
Luft/Kältemittel-Wärmetauscher eine Kühlleistung von bis zu 20 kW,
Standardgehäusemaße, minimales Gewicht und umfassende
Überwachungsmöglichkeiten.
Der LCP Rack DX wird auf der Seite des Racks montiert, mit dem er dann
ein geschlossenes System bildet.
Die warme Server-Luft wird direkt am Ende des Racks abgesaugt und die
gekühlte Luft von der Seite über die gesamte Höhe des Gehäuses auf die
19" Anlage geblasen.
Der LCP Rack DX wird vorne und hinten bündig am Server-Rack befestigt.

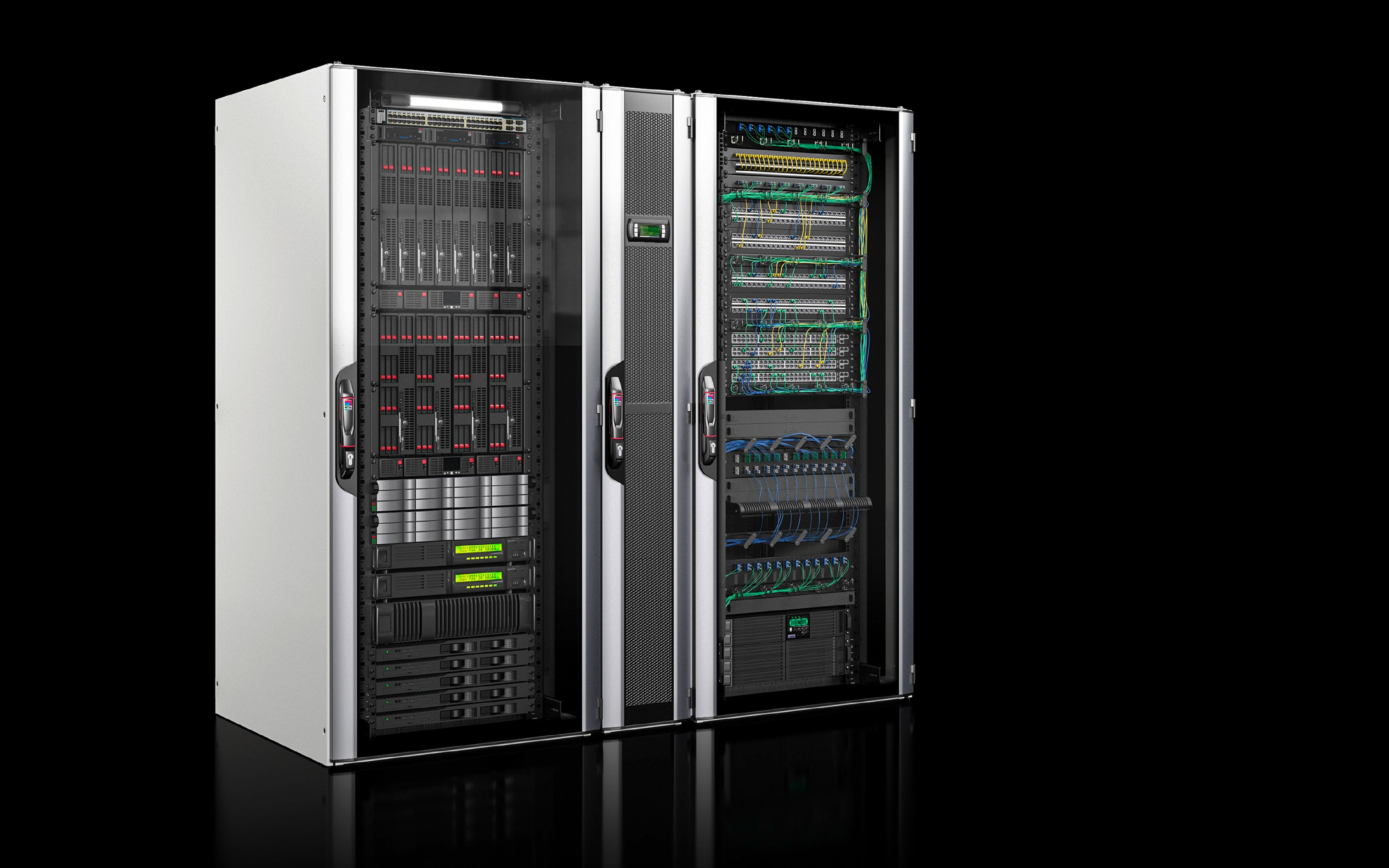

Der LCP Rack DX kann zur Kühlung von einem oder zwei Server-Racks
verwendet werden.
Das Gerät ist mit vier EC-Lüftern ausgestattet und bietet eine maximale
Effizienz bei minimalem Energieverbrauch.
Die Durchflusseigenschaften des Wärmetauschers wurden für minimale
luftseitige Druckverluste optimiert. Dadurch konnte auch der
Energieverbrauch der Lüfter minimiert werden.
Ein integrierter Inverter mit entsprechendem Controller regelt die
Geschwindigkeit des installierten Verdichters.
So kann der Output auch im Teillastbetrieb stufenlos angepasst werden.
Die entsprechende Verringerung des Energieverbrauchs reduziert außerdem
die Betriebskosten.
Neben dem Verdichter umfasst der Kühlkreislauf des LCP Rack DX auch
einen Flüssigkeitssammler, ein elektronisches Expansionsventil, einen
optimierten Wärmetauscher, Hoch- und Niederdrucksensoren,
Schrader-Ventile, Filtertrockner, ein Rückschlagventil,
Hoch-/Niederdruckschalter und Absperrventile.
Der Kühlmittel- und Spannungsversorgungsanschluss der Einheit kann
sowohl von oben als auch von unten erfolgen.
Das System aus LCP Rack DX und externem Verflüssiger wird nach der
Installation vor Ort mit R410A-Kühlmittel befüllt.
Der LCP Rack DX und das Server-Rack bleiben getrennt. Dies vereinfacht
die Montage und Wartung und schließt unerwünschte Zugriffe auf das
Server-Rack bei der Wartung aus.
Das optimierte Layout vereinfacht die Wartung und Reparatur aller
relevanten Bauteile und verringert den jeweiligen Zeitaufwand. Die
Lüfter können jederzeit schnell und einfach ausgetauscht werden, ohne
den Betrieb des Systems zu unterbrechen (Hot-Swapping).
Um die Betriebsdauer der Lüfter zu verlängern, wurden sie in den
Kaltluftbereich integriert.
Die Einheit ist mit einer integrierten Kondensatsteuerung ausgestattet.
Das anfallende Kondensat wird in einem Kondensatsammler am Boden des
Geräts gesammelt und über einen Schlauch nach außen abgeführt.
Der integrierte Controller sorgt dafür, dass der LCP Rack DX
vollautomatisch arbeitet.
Sollwert ist die Lufteinlasstemperatur des Servers, die automatisch
konstant gehalten wird.
Die Kalt- und Warmlufttemperatur wird von drei Sensoren überwacht, die
für die erforderliche Redundanz sorgen.
Die Überwachung und das Alarm-Management für alle physikalischen
Parameter werden über SNMP und Ethernet realisiert.
Die SNMP-Karte ist standardmäßig in den Schaltkasten integriert und
bereits mit dem Mainboard verkabelt.
Ein Display mit entsprechenden Tasten für die Anzeige und Eingabe der
physikalischen Parameter ist in die Vorderseite der Einheit integriert.
Für den Betrieb des LCP Rack DX ist ein externer Verflüssiger
erforderlich, der separat bestellt werden muss.
Die Installation und Inbetriebnahme vor Ort, die Verlegung der
Kühlmittelleitungen sowie die Entleerung und Befüllung des Systems mit
Kühlmittel sind nicht im Lieferumfang enthalten und müssen von
entsprechend qualifizierten Fachleuten vorgenommen werden.
Technische Daten:
Nutzkühlleistung:,,
20 kW bei 35 °C Umgebungstemperatur am Montageort des Verflüssigers
Kühlleistung (Modulationsbereich): min. 5kW - max. 20kW
Anzahl installierter Lüfter: 4
Luftleistung: max. 4.800 m³/h
Einlasstemperatur, Sollwert: 22 °C
Anschluss, Flüssigkeitseinlass: 12 mm
Anschluss, Gasauslass: 12 mm
Leitungen vom LCP DX zum Verflüssiger (Flüssigkeit/Gas): 12 / 16 mm
Spannungsversorgung: 400 V, 3-phasig, N, PE, 50/ 60 Hz (Spannungsbereich
380-480 V)
Vorsicherung: 32 A
Max. Anschlussleistung: 7,9 kW
Kältemittel: R410A
Anschlusslänge, max.: = 45 m
Höhenunterschied (Verflüssiger höher/tiefer), max.: = 20/3 m
Abmessungen (BxHxT): 300x2000x1200 mm
Gewicht: 239 kg
Farbe: RAL 7035
Integrierte SNMP-Karte für den Netzwerkanschluss
Option auf Anfrage:
Befeuchtung
Entfeuchter + Heizung
Kondensatpumpe
Hochtemperaturverflüssiger (bis zu +53 °C)
Niedertemperaturverflüssiger + Winterausstattung (bis zu -40 °C)
Erforderliches Zubehör:
3311.363,,
Luftgekühlter Verflüssiger für 3313.290 (-20 °C bis +45 °C)
