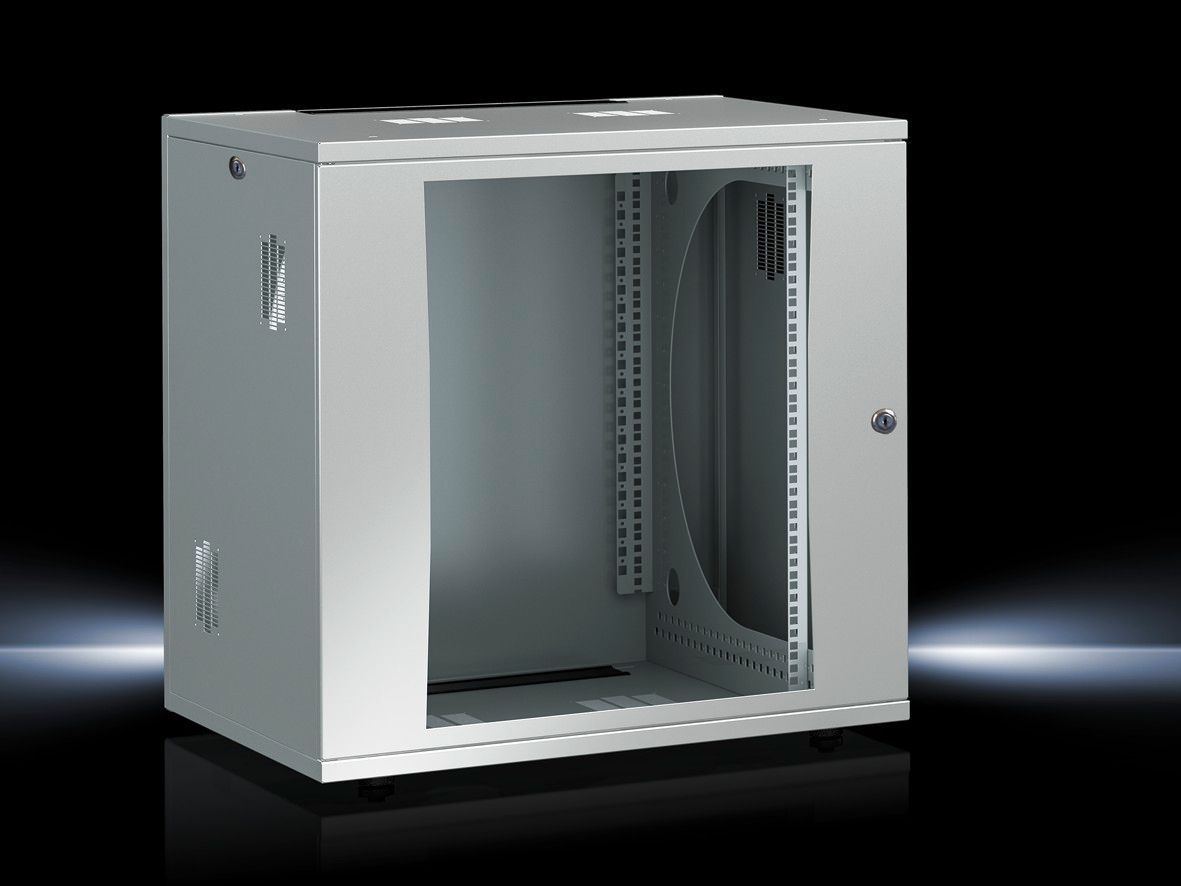

FlatBox

Artikel-Nummer: DK 7507.200

Gehäuse in Flat-Pack-Verpackung. Optimal zugänglich und flexibel einsetzbar als Wand- oder Standgehäuse.

Bestell-Nr.: 7113.000

Erdungsschiene, horizontal für VX, VX SE, VX IT

Bestell-Nr.: 3110.000

Thermostat Schaltschrank-Innentemperaturregler

Bestell-Nr.: 5502.205

Rangierpanel mit Stahlbügeln

Bestell-Nr.: 7507.715

Profilschienen, zöllig für FlatBox

Bestell-Nr.: 2090.000

19"-Fastener, 1 HE mit Kontaktierung

Bestell-Nr.: 7507.740

Nivellierfuß für FlatBox, M10 x 20 mm

Bestell-Nr.: 7507.760

Abdeckplatte für Lüfterfelder für FlatBox

Bestell-Nr.: 5501.675

Geräteboden, ausziehbar für VX IT, TS IT, TE, TX CableNet

Artikel-Nummer:
DK 7507.200
Ausführung
mit 19"-Montagerahmen
Produktbeschreibung
Flexibel einsetzbar als Wand- oder Standgehäuse.
Nutzen
Werkzeuglose Schnellmontage
Systemausbau am offenen 19"-Gestell
Material
Stahlblech
Sichtscheibe: Einscheiben-Sicherheitsglas, 3 mm
Oberfläche
Pulverbeschichtet
Farbe
RAL 7035
Lieferumfang
Gehäuse in Flat-Pack-Verpackung
1 Wandteil
2 Grundträger
2 Dach-/Bodenbleche, mit Ausbrüchen zur Kabeleinführung über Bürstenleisten
2 Seitenwände, abschließbar
1 Sichttür, abschließbar, Sicherheitsschließung 3524 E, Türanschlag frei wählbar
Verbindungselemente zur werkzeuglosen Schnellmontage
Erdungssatz zur systemgerechten Erdung aller Gehäuseteile
19"-Montagerahmen
Höheneinheiten
15 HE
Abmessung
Breite: 700 mm
Höhe: 758 mm
Tiefe: 700 mm
Einbauhöhe für Komponenten
15 HE
Belastbarkeit
max. 750 N
Hinweis
Max. Einbautiefe: Tiefe - 58 mm bis zur Rückwand
Max. Ebenenabstand bei zwei 19"-Ebenen: Tiefe - 104 mm
Der Türöffnungswinkel beträgt max. 210°
Grundmaterial
Stahlblech
Verpackungseinheit
1 Stück
Gewicht/VE
42 kg
CFP/VE (Cradle-to-Gate)
160 kg CO2 eq (Cat B)
Hinweis zur CFP-Klasse
Kategorie B: CFP-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
Zolltarifnummer
94032080
EAN
4028177551466
ETIM 8
EC002500
ETIM 7.0
EC002500
ECLASS 8.0
27180208
Produktbeschreibung
DK FlatBox, Wand-/Standgehäuse in FlatPack-Verpackung, mit 482,6 mm (19")-Montagerahmen, 15 HE, BHT: 700x758x700 mm
Erklärungen
Herstellererklärung
15 HE IT-Wand-/Standgehäuse in Flatpack-Verpackung zur werkzeugfreien Montage

15 HE Wand-/Standgehäuse mit im 25 mm Raster
tiefenverstellbarem 482,6 mm (19")-Montagerahmen vorne, bestehend aus
Wandteil, zwei Grundträgern, Dach- und Bodenblech<(>,<)>
jeweils mit Ausbruch zur Kabeleinführung, abgedeckt
mit Bürstenleisten, zwei abschließbaren Seitenwänden und einer
abschließbaren Sichttür.
Das Gehäuse wird mit Snap-Verbindungselementen
werkzeuglos aufgebaut. Durch die symmetrische
Grundkonstruktion ist ein verwechslungsfreier Aufbau
möglich. Türanschlag frei wählbar. Statische
Belastbarkeit der 482,6 mm (19")-Ebene: 5 kg/HE. Die
Gehäusebreite 700 mm lässt seitlich Freiraum für große
Kabelmengen. Seitenwände, Dach und Bodenrahmen mit
jeweils zwei Lüfterfeldern für eine passive
Durchlüftung, eine Erweiterung zur aktiven
Klimatisierung ist mit separat erhältlichen
Lüftermotoren möglich, nicht benötigte Lüfterfelder
können mit separat erhältlichen Abdeckplatten
geschlossen werden. Der Einsatz als Standgehäuse ist
mit separat erhältlichen Nivellierfüßen möglich. Zusätzliche
hintere 482,6 mm (19")-Befestigungsebene mit separat erhältlichem
Profilschienensatz möglich.
Material:
Stahlblech, Sichttür mit Scheibe aus ESG
Oberflächenausführung:
Pulverbeschichtet in RAL 7035
Abmessungen (B x H x T):
700 x 758 x 700 mm, 15 HE
