- Artikel-Nummer:
- DK 7715.735
- Ausführung

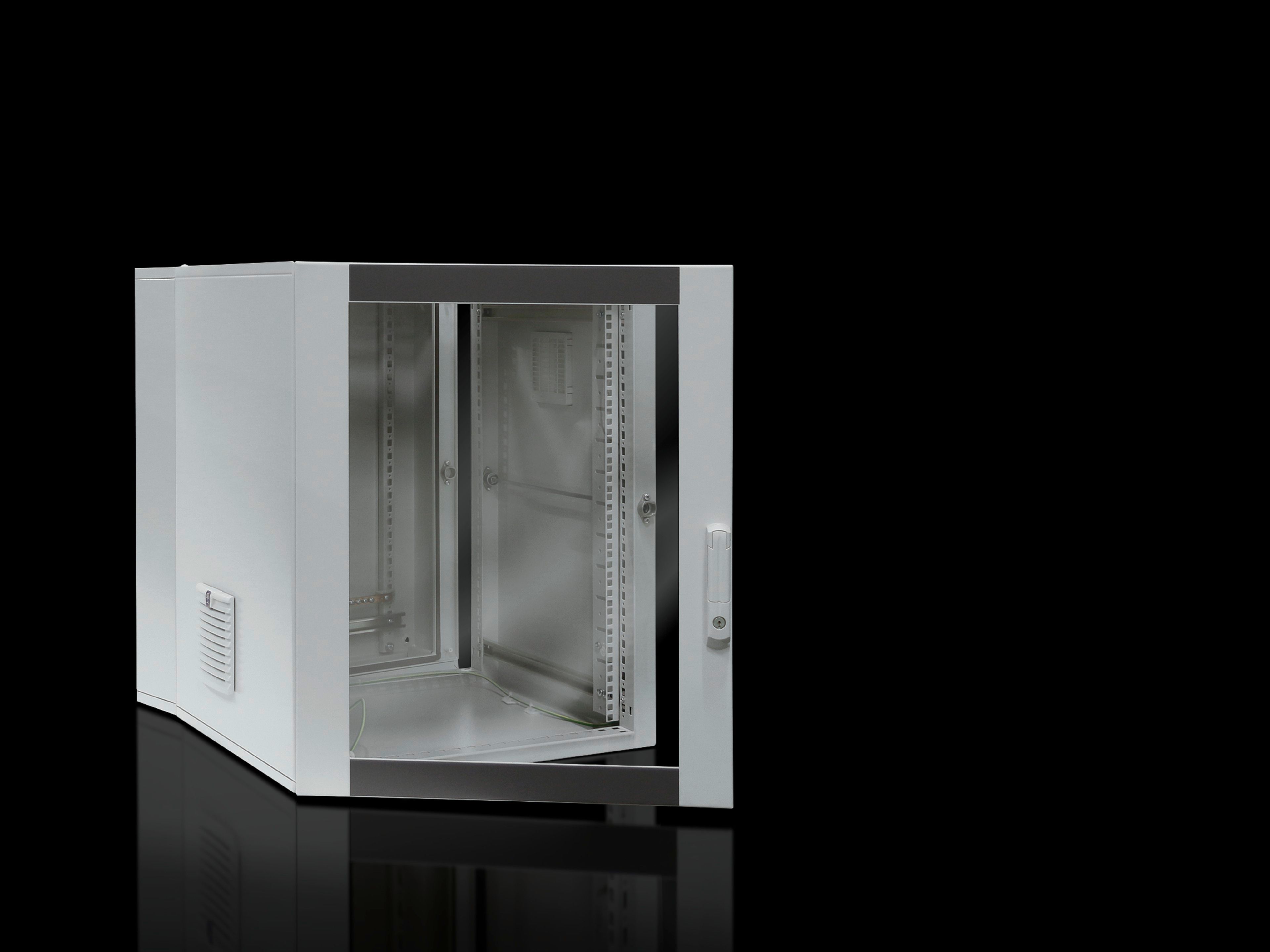

- Wandgehäuse IT
vormontiert mit Profilschienen, tiefenvariabel - Produktbeschreibung
- Wandgehäuse mit optimaler Zugänglichkeit durch Schwenkteil.
- Material
- Wand- und Schwenkteil: Stahlblech, 1,5 mm
Sichtscheibe: Einscheiben-Sicherheitsglas, 3 mm - Oberfläche
- Pulverbeschichtet
- Grundfarbe
- RAL 7035
- Farbe
- Wand- und Schwenkteil: RAL 7035
Sichttür: RAL 7035/7015 (schiefergrau) - Lieferumfang
- Wandteil mit Flanschplatte oben geschlossen und Bürstenleiste unten, zwei Montageschienen, senkrecht und C-Profilschiene, waagrecht, zur Kabelabfangung
Schwenkteil mit 25 mm-Lochraster im Front- und Rückrahmen, zwei 19"-Profilschienen, vorne, stufenlos tiefenvariabel und seitlichen Austrittsfiltern links und rechts
Erdungsschiene mit sternpunktförmiger Erdung
Design-Sichttür
1 Schaltschrank-Schlüssel Doppelbart Nr. 5
Wandbefestigungshalter 10 mm
Mini-Komfortgriff für Verschluss-Einsätze
Sicherheitsschließung 3524 E - Höheneinheiten
- 15 HE
- Abmessung
- Breite: 600 mm
Höhe: 746 mm
Tiefe: 573 mm - Einbautiefe
- 520 mm
- Lichte Abmessungen
- Lichte Breite: 502 mm
Lichte Höhe: 683 mm - Tiefe Schwenkteil
- 416 mm
- Tiefe des Wandteils
- 135 mm
- IK-Code
- IK08
- Belastbarkeit Schwenkteil (statisch)
- 750 N
- Grundmaterial
- Stahlblech
- Schutzart IP nach EN 60 529
- IP 54 in Verbindung mit Flanschplatte geschlossen oben und unten
- Verpackungseinheit
- 1 Stück
- Gewicht/VE
- 45 kg
- Zolltarifnummer
- 94032080
- EAN
- 4028177324244
- ETIM 7.0
- EC000261
- ECLASS 8.0
- 27142408
- Produktbeschreibung
- DK Wandgehäuse, 3-teilig, BHT: 600x746x573 mm, 15 HE, vormontiert, IP 54 mit geschlossener Flanschplatte oben und unten
Wandverteiler vormontiert, 15 HE
Gehäuse:
Dreiteiliges Wandverteilergehäuse, bestehend aus:
Wandelement mit 2 senkrechten Montageschienen und
einer waagrecht montierten C-Profilschiene zur
Kabelabfangung austauschbare Flanschplatten, oben
geschlossen, unten mit Bürsteneinsatz zur
Kabeleinführung, mit montierter
Potentialausgleichschiene, Schwenkteil mit zwei
Stück stufenlos tiefenverstellbaren 482,6 mm (19.)
Profil- schienen, auf C-Schienen montiert, mit
umlaufender 25 mm Profillochung in Front- und
Rückrahmen, seitlich rechts oben und links unten je
ein Austritts- filter zur passiven Gehäusebelüftung
montiert, vorbereitet zur Aufnahme eines aktiven
Lüfter- erweiterungssatz, Design-Sichttür mit
Mini-Komfortgriff für Verschlusseinsätze, mit
Sicherheitsschließung 3524E, optional austauschbar
gegen Mini-Komfortgriff für Profilhalbzylinder,
Gehäuse komplett sternpunktförmig geerdet, 4 St.
Wandbefestigungshalter 10mm beigelegt,
Schutzart IP 54 nach EN 60 529 in Verbindung mit
geschlossener Flanschplatte, oben und unten.
Belastbarkeit Schwenkteil: 75kg
Material:
Gehäuse:,, Stahlblech 1,5mm
Sichtscheibe:,, ESG 3mm
Oberflächenausführung:
Elektrophorese tauchgrundiert, lackiert,
Gehäuse RAL 7035, Sichttür RAL 7035/7015
Abmessungen (B x H x T):
600 x 746 x 573 mm (15 HE)
