Dieser Artikel ist abgekündigt zum: 15.01.2019
Der Artikel wird ersetzt durch:
Hier geht's zum Nachfolgeartikel
- Artikel-Nr.:
- TS 8454600
- Material
- Schrankgerüst: Edelstahl 1.4301 (AISI 304), 1,5 mm
Dach: Edelstahl 1.4301 (AISI 304), 1,5 mm, außen Strichschliff
Tür: Edelstahl 1.4301 (AISI 304), 2,0 mm, außen Strichschliff
Rückwand: Edelstahl 1.4301 (AISI 304), 1,5 mm, außen Strichschliff
Bodenbleche: Edelstahl 1.4301 (AISI 304), 1,5 mm
Montageplatte: Stahlblech, 3,0 mm - Oberfläche
- Schrankgerüst und Bodenbleche: blank
Tür, Dach und Rückwand: außen Strichschliff, Korn 400
Montageplatte: verzinkt - Lieferumfang
- Schrankgerüst
Tür(en)
Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar
Dachblech
Bodenbleche
Rückwand
Montageplatte
4 Transportösen
Verschluss: 3 mm Doppelbart
2 TS Montageschienen 18 x 38 mm - Anzahl Türen
- 1
- Schutzart IP nach IEC 60 529
- IP 55
- Type rating nach UL 50E
- Type 1
- Type 12
- Schutzart NEMA
- NEMA 1
- NEMA 12
- IK-Code
- IK09
- Hinweis
- Aufgrund der Materialhärte empfehlen wir, für den Innenausbau die Innensechsrund-Blechschraube einzusetzen.
- Grundmaterial
- Edelstahl
- Abmessung
- Breite: 800 mm
Höhe: 1.800 mm
Tiefe: 400 mm - Abmessungen Montageplatte (B x H)
- 699 mm x 1.696 mm
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 106,1 kg
- Bruttogewicht
- 112,9 kg
- EAN
- 4028177300750
- ECLASS 8.0
- 27180101
- Produktbeschreibung

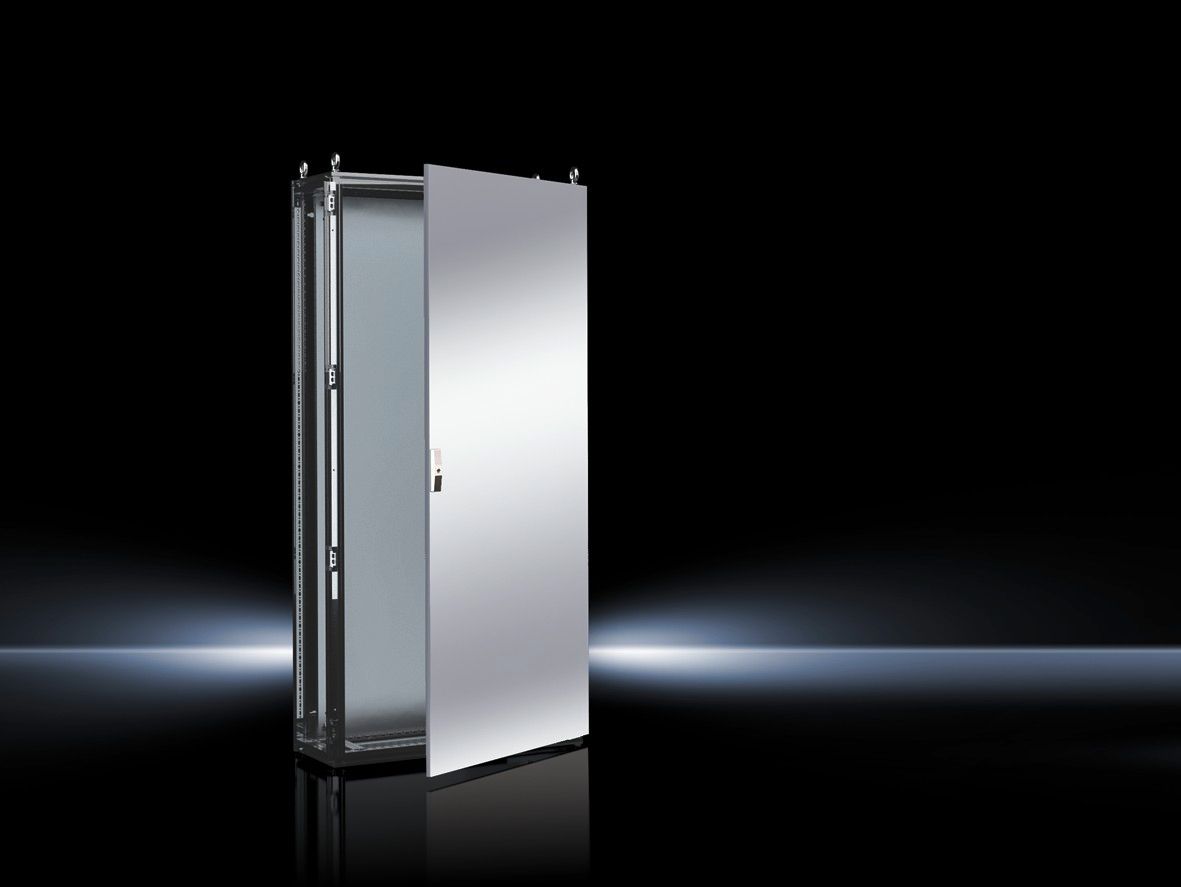

- TS Anreihschrank-System, BHT: 800x1800x400 mm, Edelstahl, 1.4301, mit Montageplatte, eintürig an Frontseite
- Dokumentationen
- Anleitung
- Belastungsbroschüre
- Schutzleiterbroschüre
- Sicherheitshinweis
- Weiterführende Informationen
- White Paper

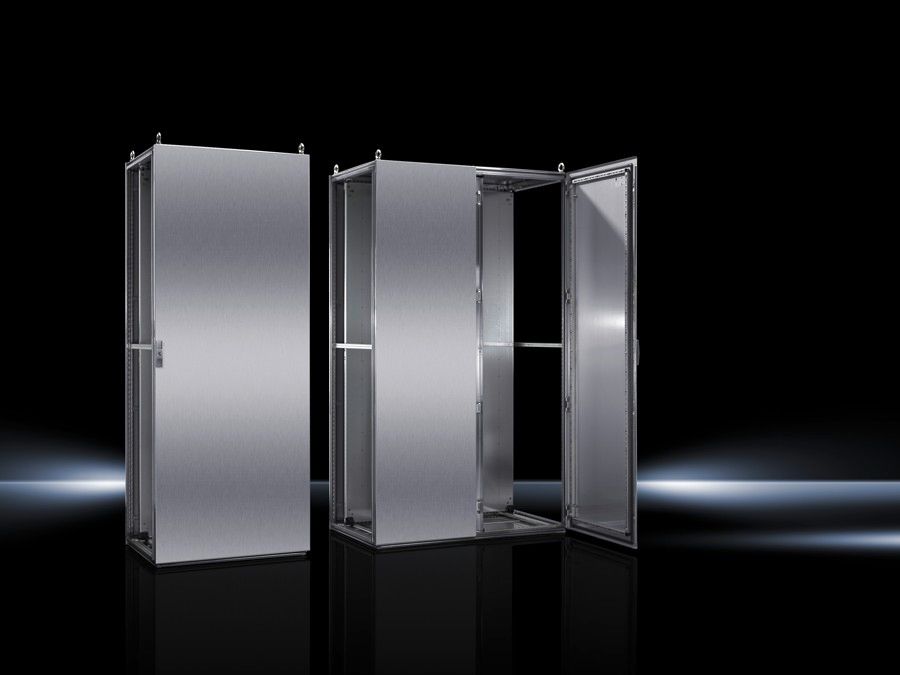

Schaltschrank (Anreih-System) Eintürig Edelstahl
Gehäuse:
symmetrische stabile Profilrahmenkonstruktion,
bestehend aus gewalztem Hohlprofil mit Lochung im
DIN-Maßraster von 25 mm. Alle Profilkanten
abgerundet. Horizontale Profile mit zusätzlicher
Rinne oberhalb der Dichtung. Vertikale Profile mit
zwei Montageebenen für platzsparenden Innenausbau.
Nach allen Seiten anreihbar. Vier Transportösen,
Bodenblech 3-fach geteilt, herausnehmbar und
austauschbar, montiert.
Tür:
mit geschäumter Dichtung, mit herausnehmbaren
Vierkantrohrrahmen mit Lochung im DIN-Maßraster von
25 mm, Stangenverschluss vierfach verriegelt,
Doppelbarteinsatz nach DIN 43668, Scharniere rechts
angeschlagen, wechselbar, mit unverlierbaren
Scharnierstiften, Türöffnungswinkel 130° nach VDI,
nachrüstbar auf 180°, Bodenfreiheit 25 mm.
Rückwand und Dachblech:
mit aufgeschäumter Dichtung, abnehmbar
Montageplatte:
seitlich C-gekantet, über integrierte
Kunststoffgleitstücke tiefenverstellbar im Raster
von 25 mm.
Alle verschraubten Beplankungsteile mit automatischem
Potentialausgleich und vorbereitet zur Befestigung
von Erdungsbändern.
Zubehör:
Seitenwände mit aufgeschäumter Dichtung und
Befestigungsschrauben zum seitlichen Abschluss.
Schutzart: IP 55 nach EN 60529, NEMA 12 wird erfüllt
Material:
Schrankgerüst, Dach, Rückwand und Bodenbleche:
Edelstahl 1.4301 (AISI 304), 1,5 mm
Tür(en): Edelstahl 1.4301 (AISI 304), 2,0 mm
Montageplatte: Stahlblech, 3,0 mm
Oberfläche:
Schrankgerüst und Bodenbleche: blank
Tür(en), Dach und Rückwand: außen Strichschliff Korn 400
Montageplatte: verzinkt
Abmessungen (B x H x T): 800x1800x400 mm
Gehäuse:
symmetrische stabile Profilrahmenkonstruktion,
bestehend aus gewalztem Hohlprofil mit Lochung im
DIN-Maßraster von 25 mm. Alle Profilkanten
abgerundet. Horizontale Profile mit zusätzlicher
Rinne oberhalb der Dichtung. Vertikale Profile mit
zwei Montageebenen für platzsparenden Innenausbau.
Nach allen Seiten anreihbar. Vier Transportösen,
Bodenblech 3-fach geteilt, herausnehmbar und
austauschbar, montiert.
Tür:
mit geschäumter Dichtung, mit herausnehmbaren
Vierkantrohrrahmen mit Lochung im DIN-Maßraster von
25 mm, Stangenverschluss vierfach verriegelt,
Doppelbarteinsatz nach DIN 43668, Scharniere rechts
angeschlagen, wechselbar, mit unverlierbaren
Scharnierstiften, Türöffnungswinkel 130° nach VDI,
nachrüstbar auf 180°, Bodenfreiheit 25 mm.
Rückwand und Dachblech:
mit aufgeschäumter Dichtung, abnehmbar
Montageplatte:
seitlich C-gekantet, über integrierte
Kunststoffgleitstücke tiefenverstellbar im Raster
von 25 mm.
Alle verschraubten Beplankungsteile mit automatischem
Potentialausgleich und vorbereitet zur Befestigung
von Erdungsbändern.
Zubehör:
Seitenwände mit aufgeschäumter Dichtung und
Befestigungsschrauben zum seitlichen Abschluss.
Schutzart: IP 55 nach EN 60529, NEMA 12 wird erfüllt
Material:
Schrankgerüst, Dach, Rückwand und Bodenbleche:
Edelstahl 1.4301 (AISI 304), 1,5 mm
Tür(en): Edelstahl 1.4301 (AISI 304), 2,0 mm
Montageplatte: Stahlblech, 3,0 mm
Oberfläche:
Schrankgerüst und Bodenbleche: blank
Tür(en), Dach und Rückwand: außen Strichschliff Korn 400
Montageplatte: verzinkt
Abmessungen (B x H x T): 800x1800x400 mm
