Dieser Artikel ist abgekündigt zum: 15.01.2019
Der Artikel wird ersetzt durch:
Hier geht's zum Nachfolgeartikel

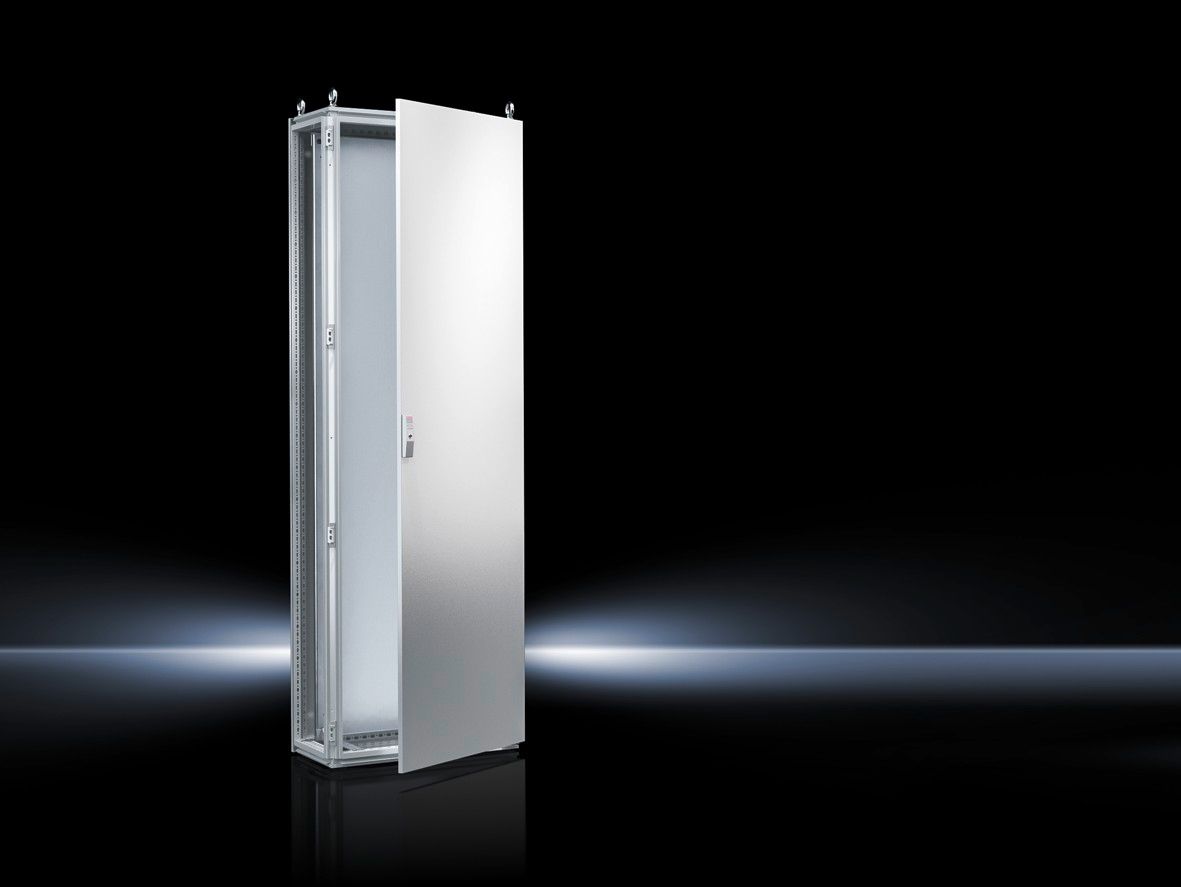

Anreih-Systeme TS 8
Artikel-Nr.: TS 8604.500
Das Anreih-System TS 8 aus Stahlblech bietet durch sein symmetrisches Profil in Breite und Tiefe einen deutlichen Raumgewinn sowie einen einfachen Innenausbau. Die Anreihbarkeit von allen Seiten ist hiermit ebenfalls gewährleistet. Daneben sorgt der integrierte, automatische Potenzialausgleich aller Flachteile und die dreifache Oberflächen-Behandlung für optimale Sicherheit.
- Artikel-Nr.:
- TS 8604.500
- Material
- Schrankgerüst: Stahlblech, 1,5 mm
Dach: Stahlblech, 1,5 mm
Tür: Stahlblech, 2,0 mm
Rückwand: Stahlblech, 1,5 mm
Bodenbleche: Stahlblech, 1,5 mm
Montageplatte: Stahlblech, 3,0 mm - Oberfläche
- Schrankgerüst: tauchgrundiert
Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Montageplatte und Bodenbleche: verzinkt - Farbe
- RAL 7035
- Lieferumfang
- Schrankgerüst
Tür(en)
Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar
Dachblech
Rückwand
4 Transportösen
Verschluss: 3 mm Doppelbart
Bodenbleche
Montageplatte
2 TS Montageschienen 18 x 38 mm - Abmessung
- Breite: 600 mm
Höhe: 2.000 mm
Tiefe: 400 mm - Abmessungen Montageplatte (B x H)
- 499 mm x 1.896 mm
- Schutzart IP nach EN 60 529
- IP 55
- Schutzart NEMA
- NEMA 1
- NEMA 12
- Type rating nach UL 50E
- Type 1
- Type 12
- IK-Code
- IK09
- Anzahl Türen
- 1
- Grundmaterial
- Stahlblech
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 92,72 kg
- Bruttogewicht
- 97,6 kg
- Zolltarifnummer
- 94032080
- EAN
- 4028177250796
- ETIM 9
- EC000261
- ECLASS 8.0
- 27180101
- Produktbeschreibung
- TS Anreihschrank-System, BHT: 600x2000x400 mm, Stahlblech, mit Montageplatte, eintürig an Frontseite
- Dokumentationen
- Anleitung
- Belastungsbroschüre
- Schutzleiterbroschüre
- Sicherheitshinweis
- Weiterführende Informationen
- White Paper
Schaltschrank (Anreih-System) Eintürig
Gehäuse:
symmetrische stabile Profilrahmenkonstruktion,
bestehend aus gewalztem Hohlprofil mit Lochung im
DIN-Maßraster von 25 mm. Alle Profilkanten
abgerundet. Horizontale Profile mit zusätzlicher
Rinne oberhalb der Dichtung. Vertikale Profile mit
zwei Montageebenen für platzsparenden Innenausbau.
Nach allen Seiten anreihbar. Vier Transportösen,
Bodenblech 3-fach geteilt, herausnehmbar und
austauschbar, montiert.
Tür:
mit geschäumter Dichtung, mit herausnehmbaren
Vierkantrohrrahmen mit Lochung im DIN-Maßraster von
25 mm, Stangenverschluss vierfach verriegelt,
Doppelbarteinsatz nach DIN 43668, Scharniere rechts
angeschlagen, wechselbar, mit unverlierbaren
Scharnierstiften, Türöffnungswinkel 130° nach VDI,
nachrüstbar auf 180°, Bodenfreiheit 25 mm.
Rückwand und Dachblech:
mit aufgeschäumter Dichtung, abnehmbar
Montageplatte:
seitlich C-gekantet, über integrierte
Kunststoffgleitstücke tiefenverstellbar im Raster
von 25 mm.
Alle verschraubten Beplankungsteile mit automatischem
Potentialausgleich und vorbereitet zur Befestigung
von Erdungsbändern.
Zubehör:
Seitenwände mit aufgeschäumter Dichtung und
Befestigungsschrauben zum seitlichen Abschluss.
Schutzart: IP 55
Material:
1,5 mm Stahlblech, Montageplatte aus 3 mm Stahlblech
verzinkt.
Oberflächenausführung:
Elektrophorese-Tauchgrundierung
Außenflächen in RAL 7035 Struktur pulverbeschichtet.
Abmessungen (B x H x T): 600x2000x400 mm
Gehäuse:
symmetrische stabile Profilrahmenkonstruktion,
bestehend aus gewalztem Hohlprofil mit Lochung im
DIN-Maßraster von 25 mm. Alle Profilkanten
abgerundet. Horizontale Profile mit zusätzlicher
Rinne oberhalb der Dichtung. Vertikale Profile mit
zwei Montageebenen für platzsparenden Innenausbau.
Nach allen Seiten anreihbar. Vier Transportösen,
Bodenblech 3-fach geteilt, herausnehmbar und
austauschbar, montiert.
Tür:
mit geschäumter Dichtung, mit herausnehmbaren
Vierkantrohrrahmen mit Lochung im DIN-Maßraster von
25 mm, Stangenverschluss vierfach verriegelt,
Doppelbarteinsatz nach DIN 43668, Scharniere rechts
angeschlagen, wechselbar, mit unverlierbaren
Scharnierstiften, Türöffnungswinkel 130° nach VDI,
nachrüstbar auf 180°, Bodenfreiheit 25 mm.
Rückwand und Dachblech:
mit aufgeschäumter Dichtung, abnehmbar
Montageplatte:
seitlich C-gekantet, über integrierte
Kunststoffgleitstücke tiefenverstellbar im Raster
von 25 mm.
Alle verschraubten Beplankungsteile mit automatischem
Potentialausgleich und vorbereitet zur Befestigung
von Erdungsbändern.
Zubehör:
Seitenwände mit aufgeschäumter Dichtung und
Befestigungsschrauben zum seitlichen Abschluss.
Schutzart: IP 55
Material:
1,5 mm Stahlblech, Montageplatte aus 3 mm Stahlblech
verzinkt.
Oberflächenausführung:
Elektrophorese-Tauchgrundierung
Außenflächen in RAL 7035 Struktur pulverbeschichtet.
Abmessungen (B x H x T): 600x2000x400 mm
