- Artikel-Nummer:
- RX 9360.120
- Nutzen
- Skalierbare Systemlängen mit Basismodulen
- Einfache Montage
- Skalierbare Bemessungsströme durch variable Sammelschienenquerschnitte
- Geprüfte Kurzschlussfestigkeit bis max. 65 kA
- Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC
- Umfangreiches Systemzubehör
- Berührungsschutz bis IP 2XB, aufrüstbar auf IP 4X
- Geprüft und zertifiziert nach IEC und UL
- Einfache Erweiterung und Feldanreihung
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94
- Farbe
- RAL 35745
RAL 9005
- Lieferumfang
- Basismodul Unterteil
Basismodul (Berührungsschutzabdeckung)
Inkl. Befestigungsschrauben
- Schutzart IP nach IEC 60 529
- IP 2XB
- Normen
- IEC/EN 61439-1
- UL 508
- Bemessungsstrom max.
- 800 A
- Hinweis
- Sammelschienen sind nicht im Lieferumfang enthalten
- Elektrische Werte UL (SCCR)
- 65 kA - 600 V, RMS
- 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7
- 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7
- 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7
- Mittenabstand der Sammelschienen
- 60 mm
- Bemessungsstoßspannung Uimp
- 12 kV
- Bemessungsspannung
- 1.000 V AC
600 V AC (UL)
1.500 V DC
600 V DC (UL)
- Bemessungsisolationsspannung Ui
- 1.000 V AC
1.500 V DC
- Bemessungskurzzeitstromfestigkeit/t
- 65 kA/500 ms
- Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Polzahl
- 3-polig
- Frequenz der Grundschwingung
- 50...60 Hz
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Passend für Sammelschienen
- 15 x 5/10 mm
- 20 x 5/10 mm
- 30 x 5/10 mm
- Betriebstemperaturbereich
- -5 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Abmessung
- Breite: 200 mm
Höhe: 246 mm
Tiefe: 49 mm
- Verpackungseinheit
- 6 Stück
- Nettogewicht
- 5,16 kg
- Bruttogewicht
- 5,547 kg
- Zolltarifnummer
- 85369010
- EAN
- 4028177997288
- ETIM 9
- EC001900
- Produktbeschreibung
-

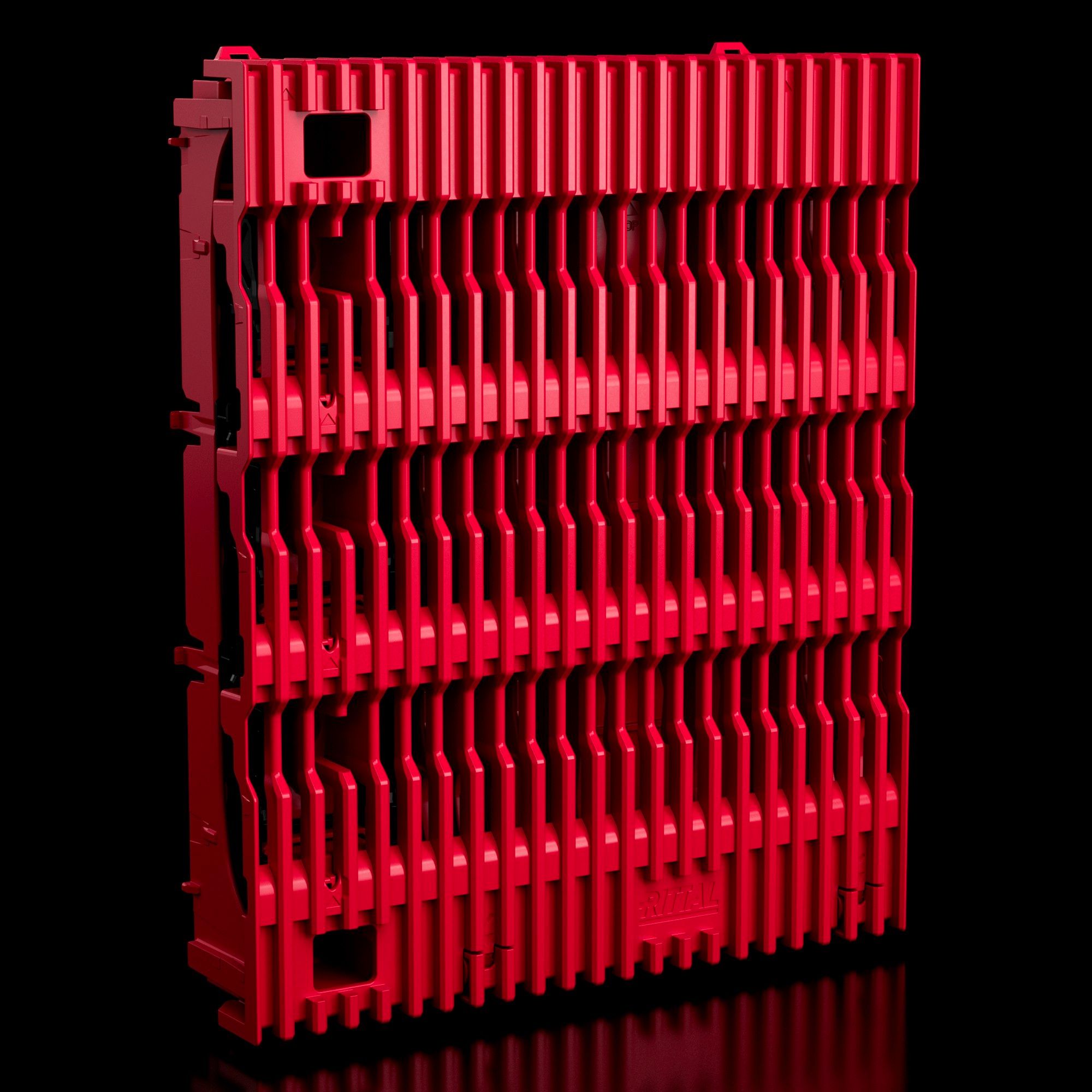

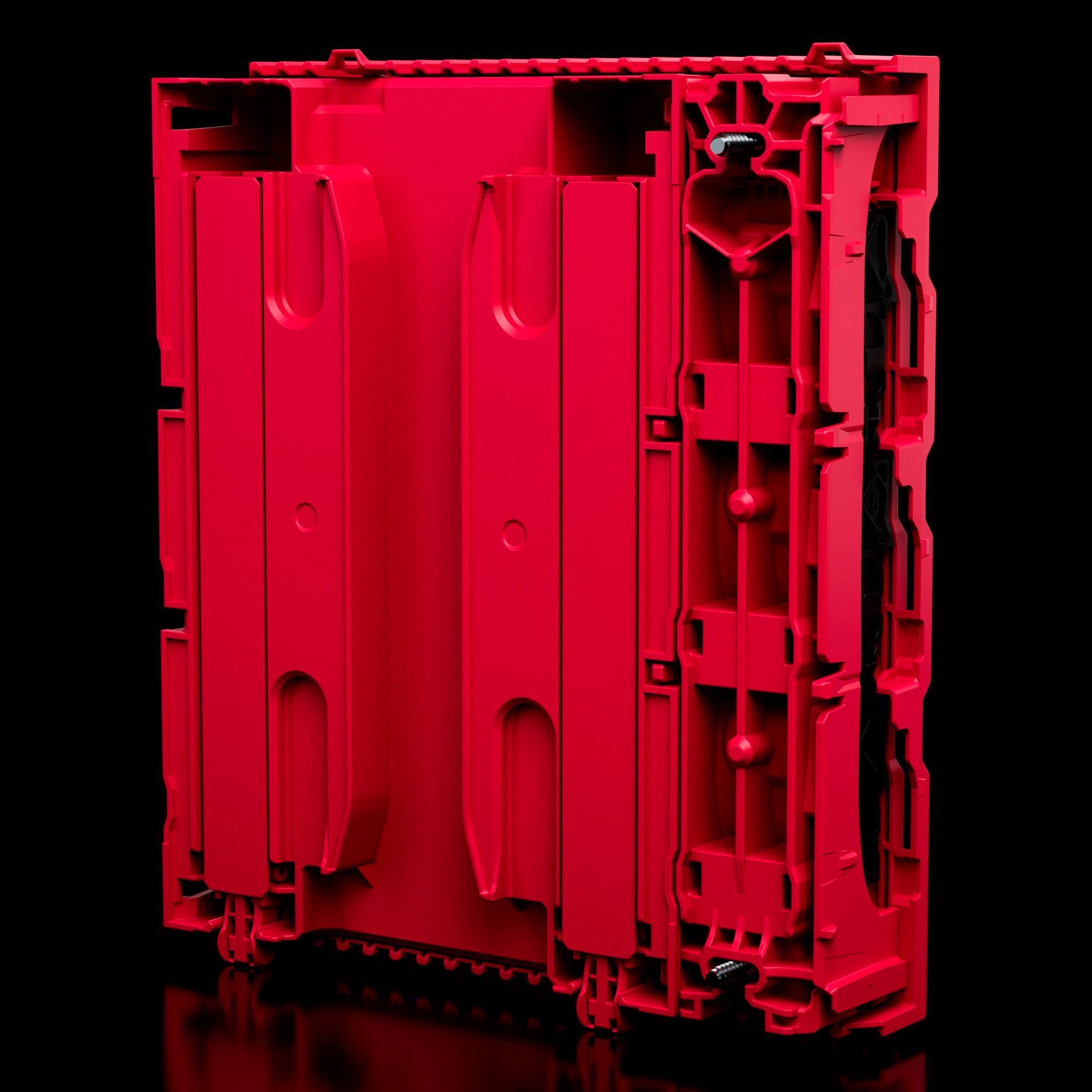

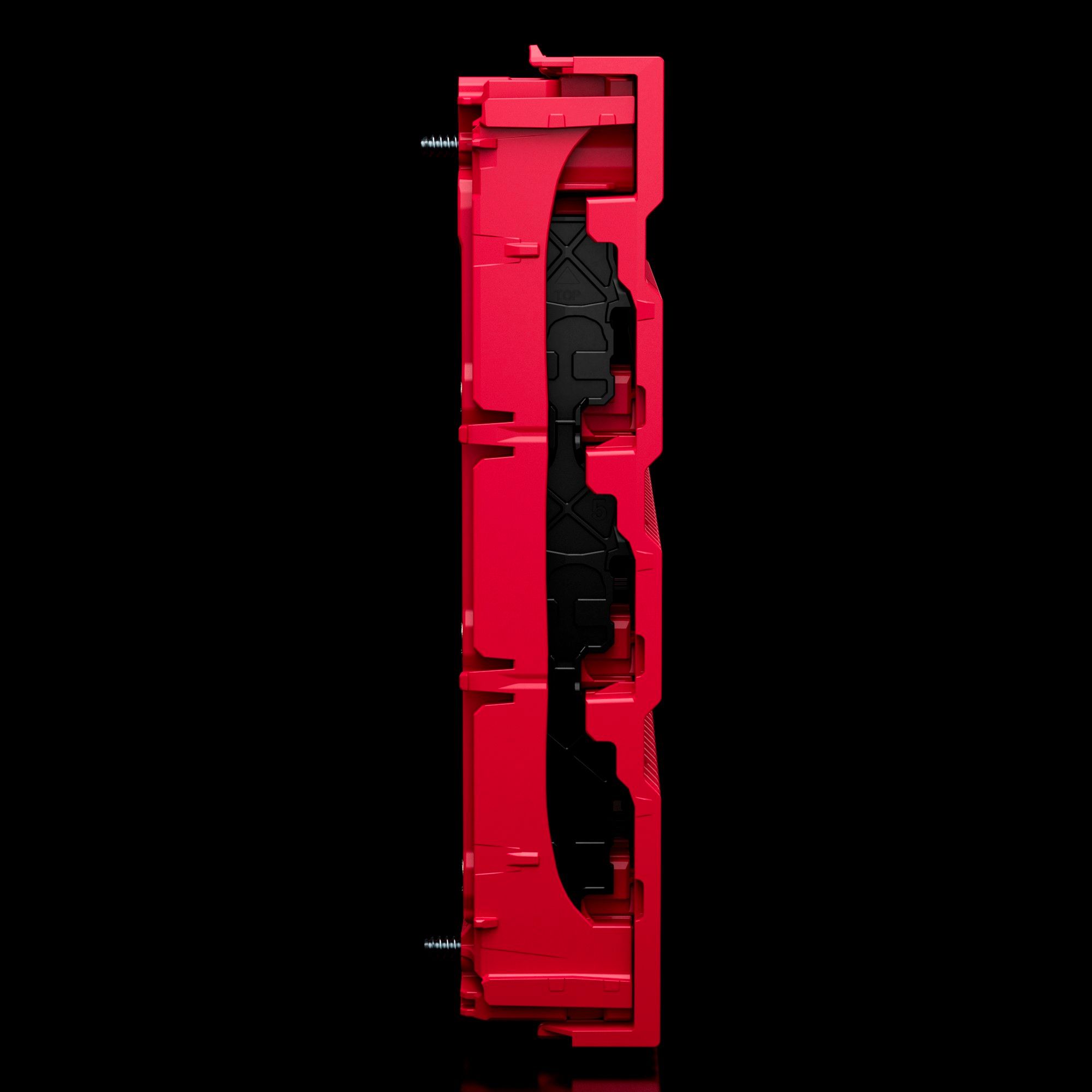

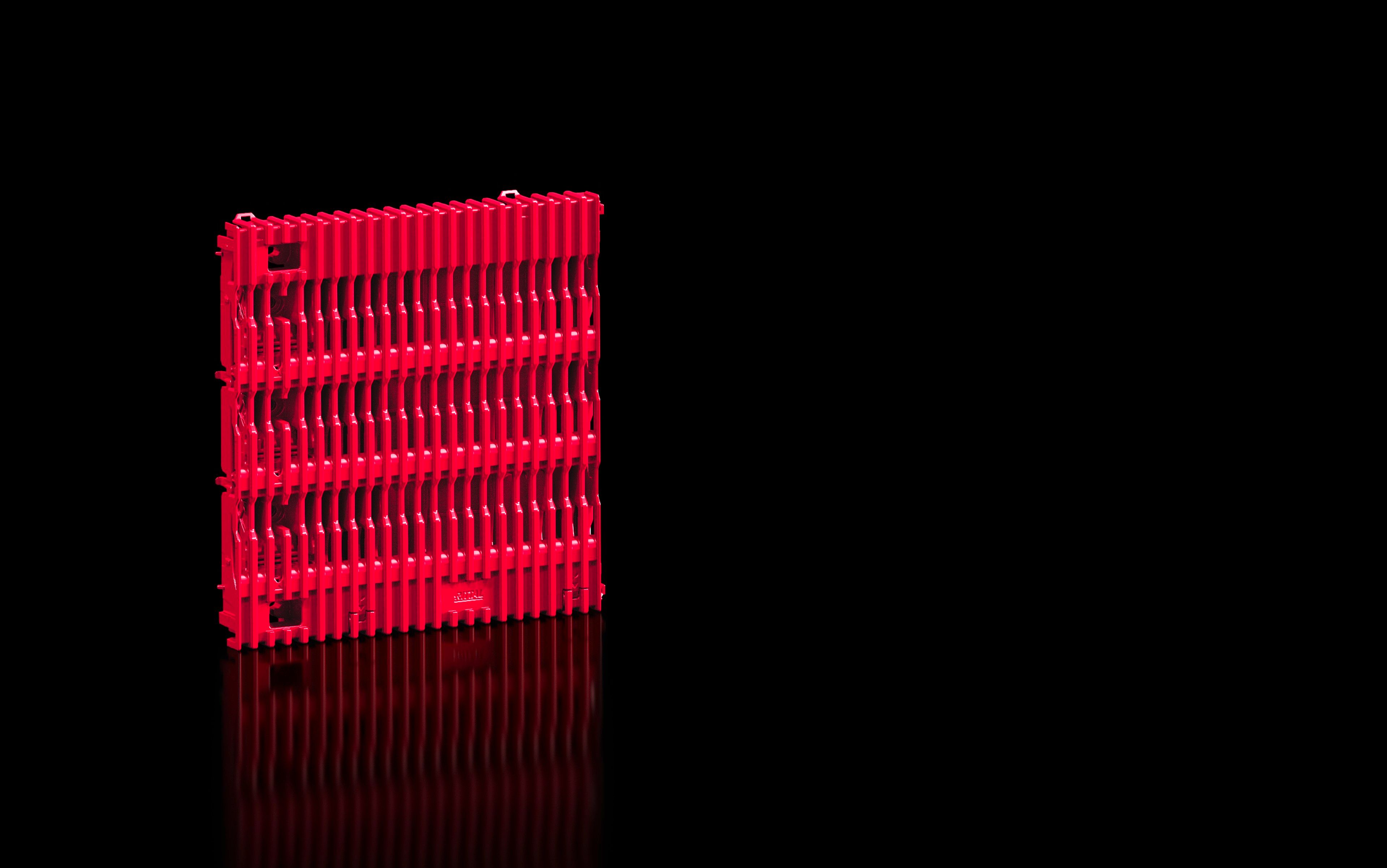

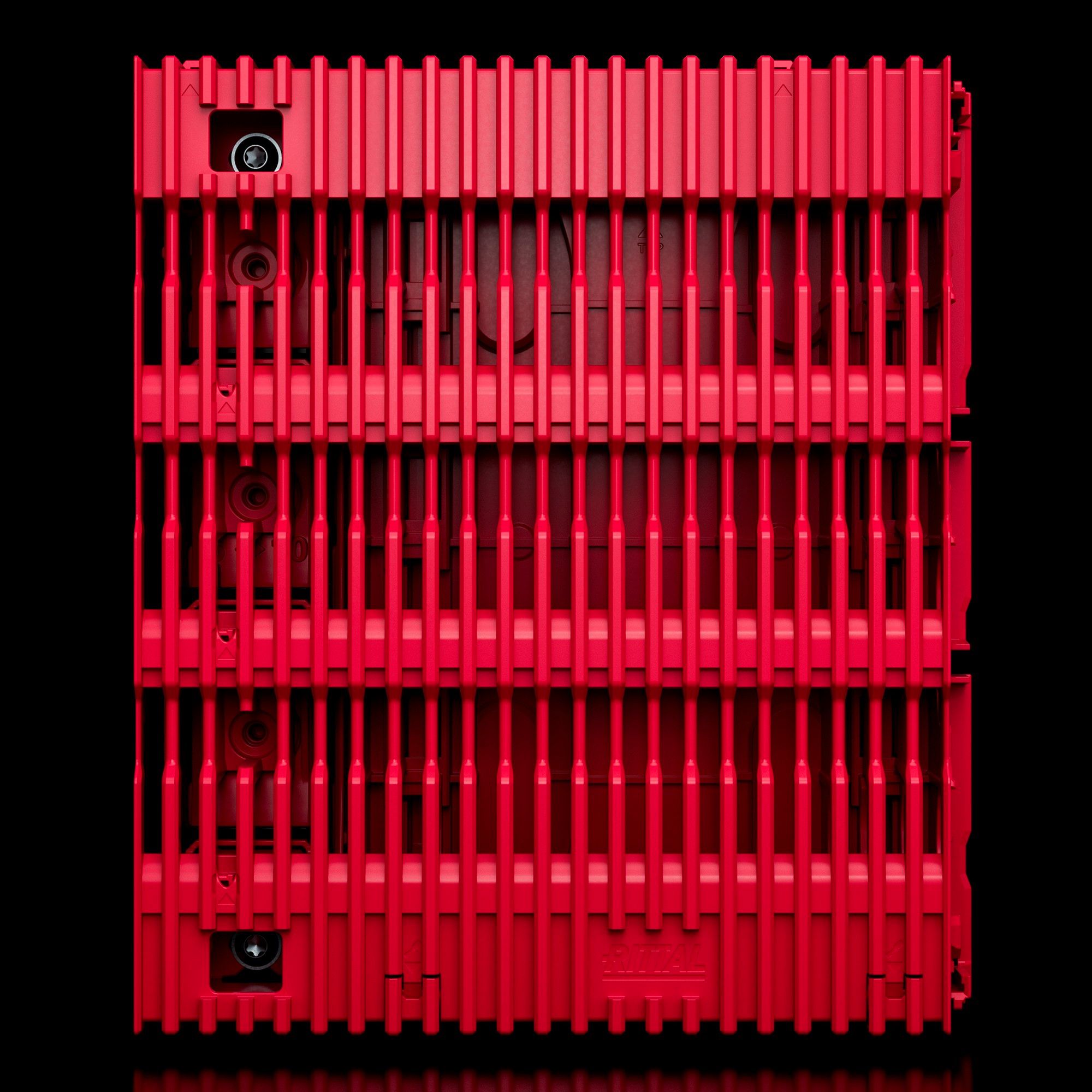

RX RiLineX Basismodul, 3-polig, L=200 mm
