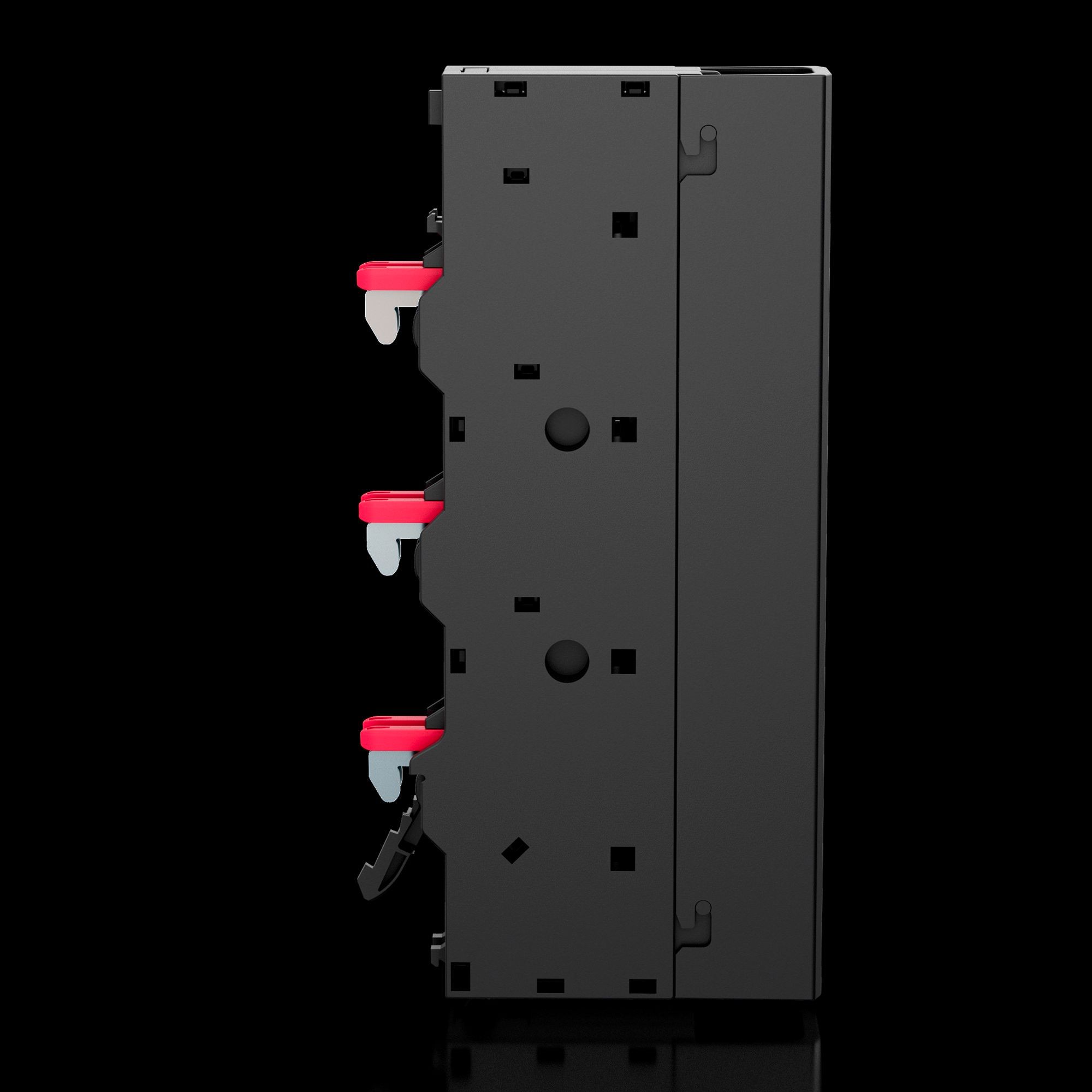

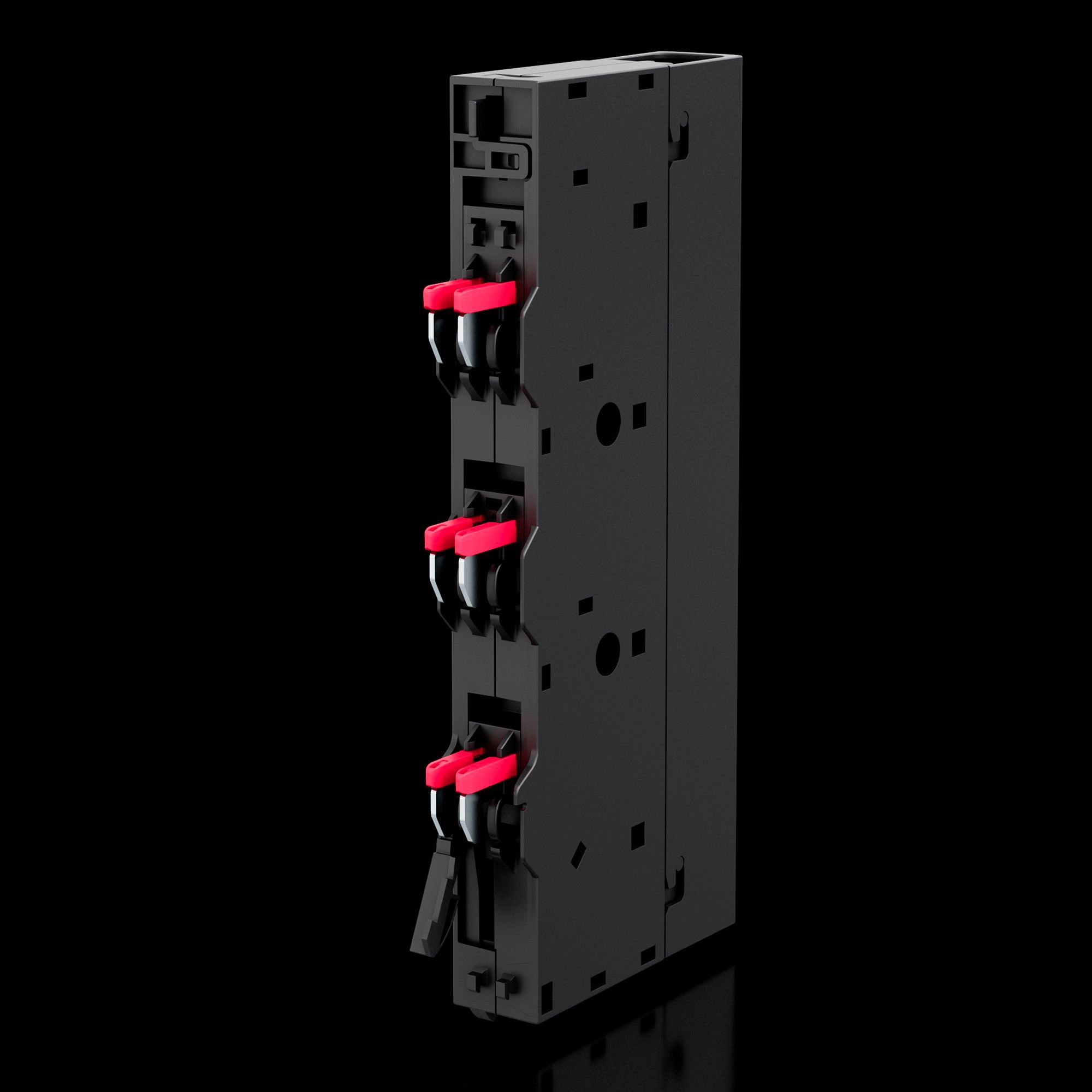

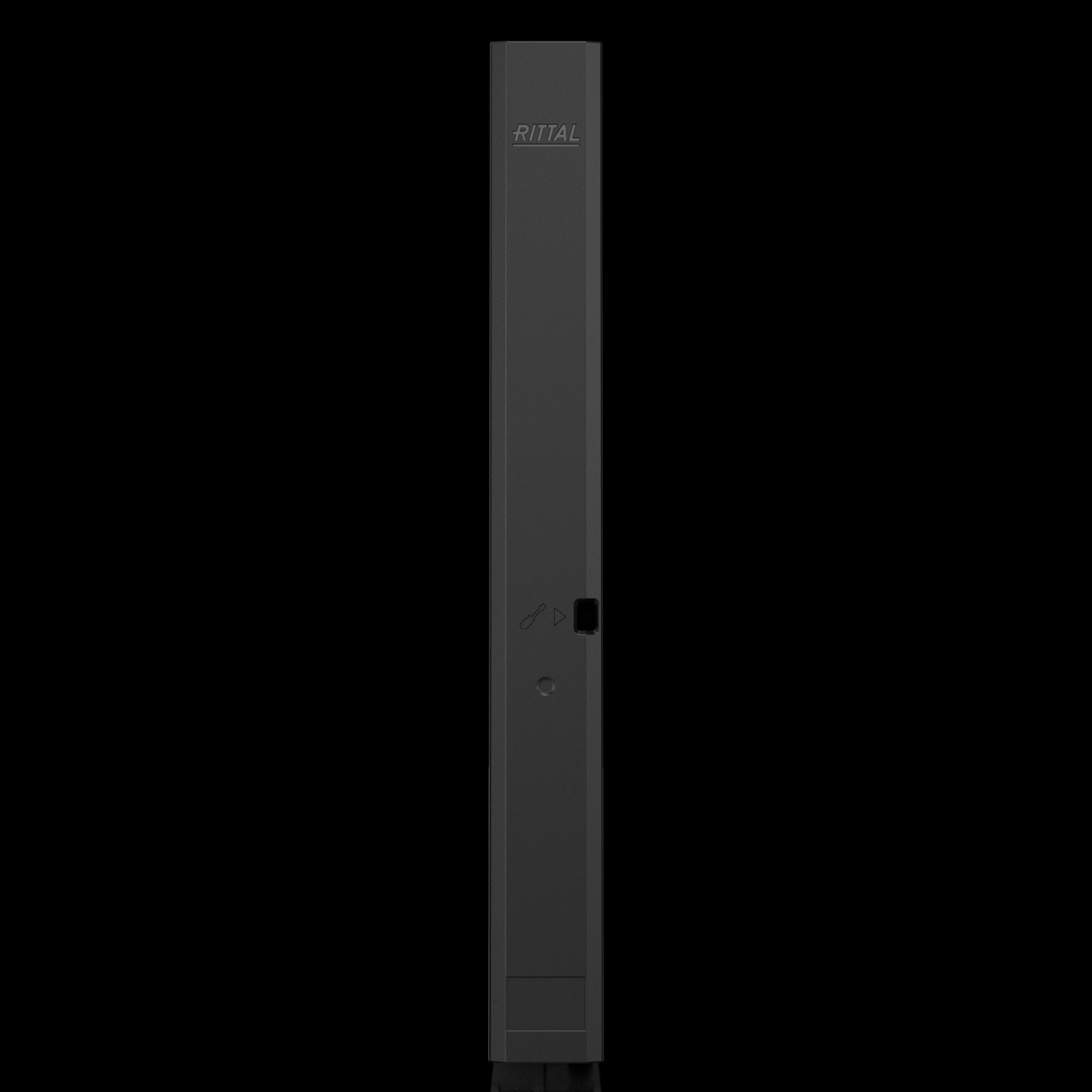

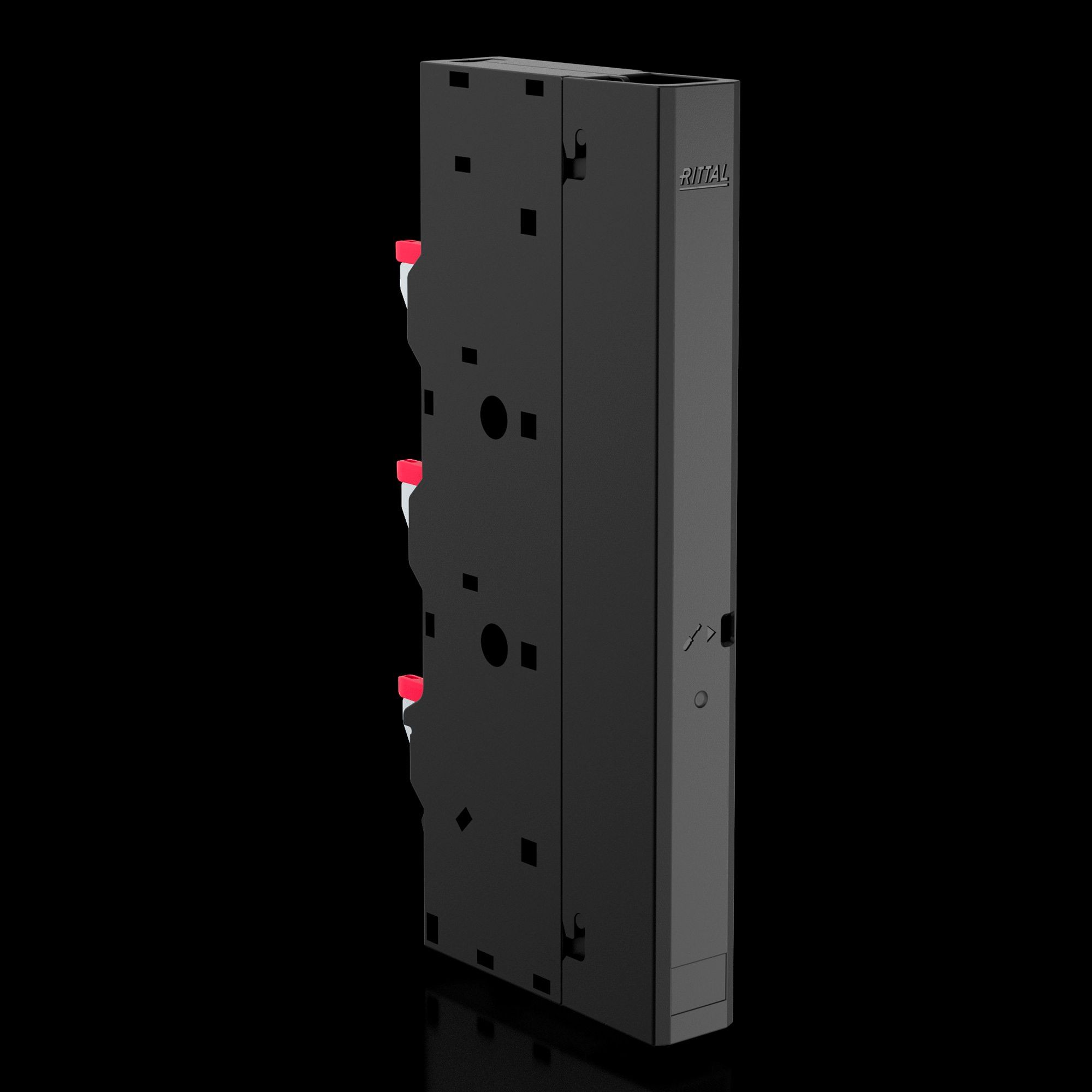

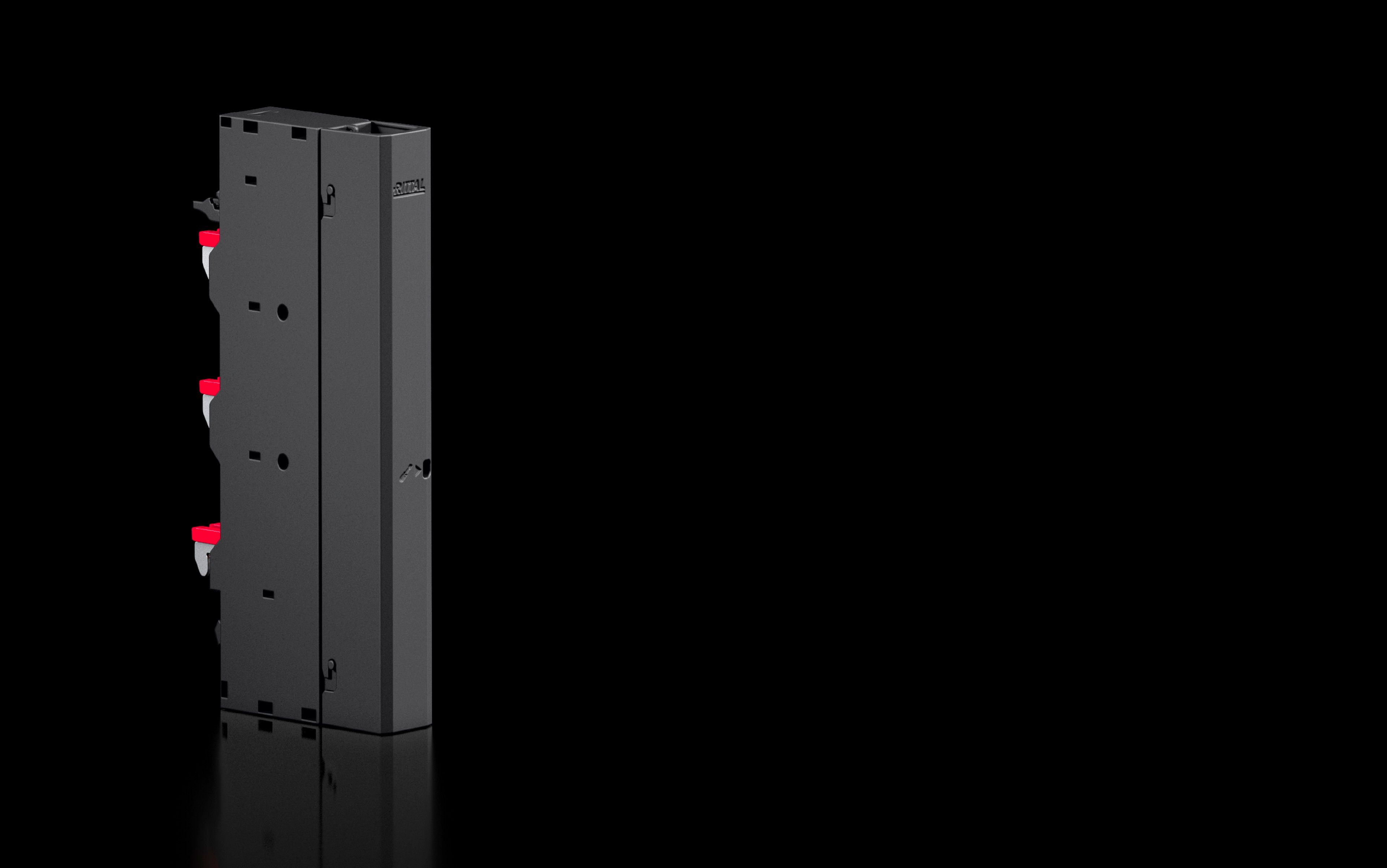

RiLineX Anschlussadapter für 60 mm Sammelschienensysteme. Der Adapter überzeugt durch eine kompakte Bauweise und einfachen Leiteranschluss. Eine Demontage ist ausschließlich werkzeuggebunden möglich. Der Rundleiteranschluss kann sowohl von oben als auch von unten erfolgen. Die Push-In Anschlussklemmen vereinfachen den Anschluss. Die Montage erfolgt einfach durch Aufrasten auf dem RiLineX Board. Der Anschlussadapter zeichnet sich durch eine hohe Stromtragfähigkeit bei hoher Kurzschlussfestigkeit sowie einen universellen Berührungsschutz aus, der an den eingesetzten Leiterquerschnitt anpassbar ist. Das Gerät verfügt über eine semi-automatische Einstellung der Sammelschienendicke zwischen 5 und 10 mm.
- Artikel-Nr.:
- RX 9360200
- Nutzen
- Einfache Montage
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94 - Farbe
- RAL 9005
- Nennstrom (Orientierungswert, IEC)
- 67 A
- Bemessungsstrom Rundleiter max. (IEC)
- 76 A
- Bemessungsstrom Rundleiter max. (UL)
- 66 A
- Hinweis
- Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C.
- Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten.
- Elektrische Werte UL (SCCR)
- 5 kA - 600 V, RMS, unprotected
- 35 kA - 480 V, Circuit Breaker max. 60 A, DIVQ/7
- 100 kA - 600 V, Fuse Class J max. 100 A, JDDZ/7
- Leitungsabgang
- oben/unten
- Für Schienensysteme mit Mittenabstand
- 60 mm
- Polzahl
- 3-polig
- Passend für Sammelschienensystem
- RiLineX
- RiLine60
- Abmessung
- Breite: 26,8 mm
Höhe: 239,2 mm
Tiefe: 103,3 mm - Anschluss von Rundleitern
- 1,5 ‐ 16 mm²
- Passend für Sammelschienen
- 12 x 5/10 mm
- 15 x 5/10 mm
- 20 x 5/10 mm
- 30 x 5/10 mm
- Bemessungsspannung
- 800 V AC
800 V DC
600 V AC (UL)
600 V DC (UL) - Verschmutzungsgrad
- 3
- Normen
- IEC/EN 61439-1
- UL 508
- Bemessungsstoßspannung Uimp
- 8 kV
- Bemessungsisolationsspannung Ui
- 800 V
- Verlustleistung max.
- 7 W
- Schutzart IP nach IEC 60 529
- IP 2X
- Betriebs-Luftfeuchtigkeit max.
- 90 %
- Betriebstemperaturbereich
- -5 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Für Schienenstärke
- 5 ‐ 10 mm
- Brandlast
- 6,79 MJ/m²
- Verpackungseinheit
- 4 Stück
- Nettogewicht
- 1,2 kg
- Bruttogewicht
- 1,656 kg
- PCF/VE (Cradle-to-Gate)
- 13,4
- Zolltarifnummer
- 85369010
- EAN
- 4028177997264
- ETIM 9
- EC001531
- Produktbeschreibung
- RiLineX Anschlussadapter für 60 mm Sammelschienensysteme. Der Adapter überzeugt durch eine kompakte Bauweise und einfachen Leiteranschluss. Eine Demontage ist ausschließlich werkzeuggebunden möglich. Der Rundleiteranschluss kann sowohl von oben als auch von unten erfolgen. Die Push-In Anschlussklemmen vereinfachen den Anschluss. Die Montage erfolgt einfach durch Aufrasten auf dem RiLineX Board. Der Anschlussadapter zeichnet sich durch eine hohe Stromtragfähigkeit bei hoher Kurzschlussfestigkeit sowie einen universellen Berührungsschutz aus, der an den eingesetzten Leiterquerschnitt anpassbar ist. Das Gerät verfügt über eine semi-automatische Einstellung der Sammelschienendicke zwischen 5 und 10 mm.
- Dokumentationen
- Anleitung
- Kurzanleitung
- Sicherheitshinweis
RiLineX Anschlussadapter (76 A)
Anschlussadapter zur Einspeisung von 60 mm
Sammelschienensystemen. Das Gerät verfügt über eine
Aufrastmontage, einen Push-In-Leiteranschluss und eine
semi-automatische Einstellung für die Sammelschienendicke.
Für Spannungen bis 800 V AC und 800 V DC.
Mit IEC- und UL-Zulassung.
Produktdaten
Polzahl: 3-polig
Schienenbreite: 15/20/30 mm
Schienendicke: 5/10 mm
Bemessungsstrom: 76 A
Querschnitt: max. 16 mm²
Leitungsabgang: oben/unten
Abmessungen: 26 mm x 240 mm x 103 mm (BxHxT)
Hersteller: Rittal GmbH & Co. KG
Typ: 9360200
