- Artikel-Nr.:
- RX 9360230
- Nutzen

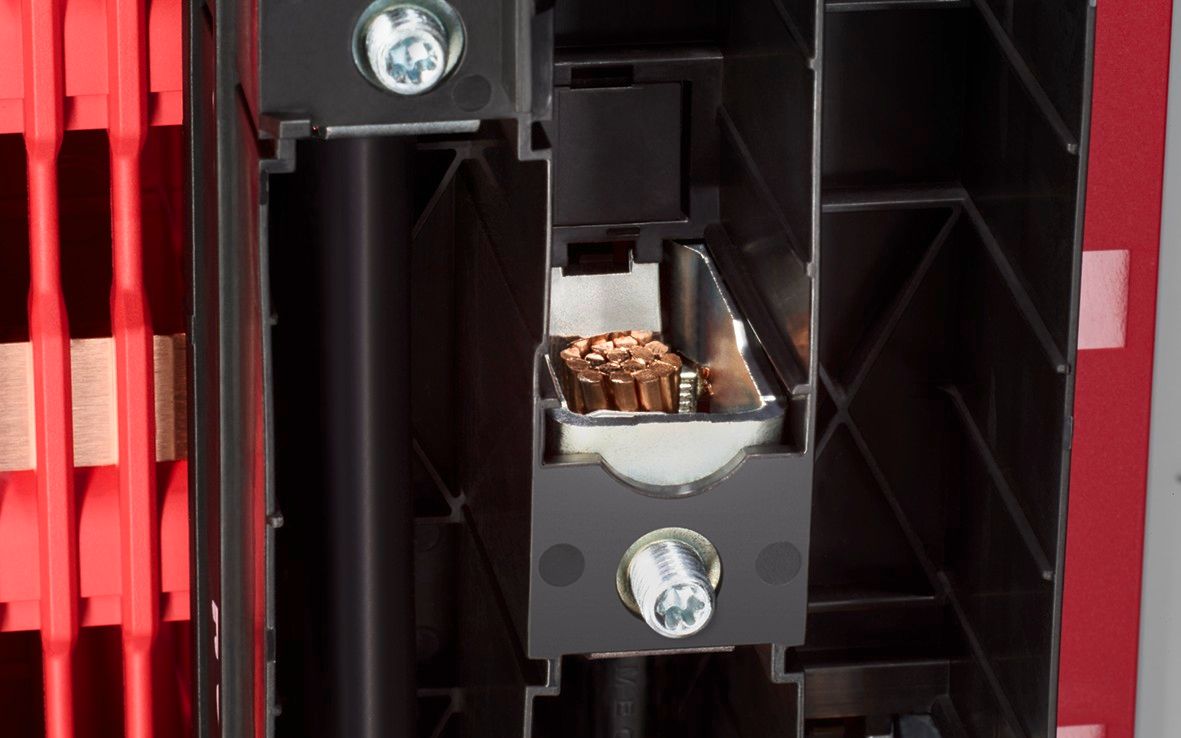

- Befestigung auf dem Sammelschienensystem und Kabelanschluss mit nur einer Schraube
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94 - Farbe
- RAL 9005
- Bemessungsstrom Rundleiter
- 630 A
- Bemessungsstrom Rundleiter (UL)
- 600 A
- Bemessungsstrom lamellierte Kupferschiene
- 790 A
- Bemessungsstrom lamellierte Kupferschiene (UL)
- 760 A
- Elektrische Werte UL (SCCR)
- 27,5 kA - 600 V, RMS, unprotected
- 100 kA - 600 V, Circuit Breaker max. 400 A, DIVQ/7
- 100 kA - 600 V, Fuse Class L max. 1200 A, JDDZ/7
- Leitungsabgang
- oben/unten
- Für Schienensysteme mit Mittenabstand
- 60 mm
- Polzahl
- 3-polig
- Passend für Sammelschienensystem
- RiLineX
- RiLine60
- Abmessung
- Breite: 126,8 mm
Höhe: 239,4 mm
Tiefe: 104,6 mm - Anschluss von Rundleitern
- 95 ‐ 240 mm²
- Klemmraum für lamellierte Kupferschienen (B x H)
- 24 x 20 mm
- Bemessungsspannung
- 1.000 V AC
1.500 V DC
600 V AC (UL)
600 V DC (UL) - Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Normen
- IEC/EN 61439-1
- UL 508
- Bemessungsstoßspannung Uimp
- 12 kV
- Bemessungsisolationsspannung Ui
- 1.000 V
- Verlustleistung max.
- 20 W
- Schutzart IP nach IEC 60 529
- IP 2XB
- Betriebs-Luftfeuchtigkeit max.
- 90 %
- Betriebstemperaturbereich
- -5 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 1,5 kg
- Bruttogewicht
- 1,62 kg
- Zolltarifnummer
- 85369010
- EAN
- 4028177997233
- ETIM 9
- EC001531
- Produktbeschreibung

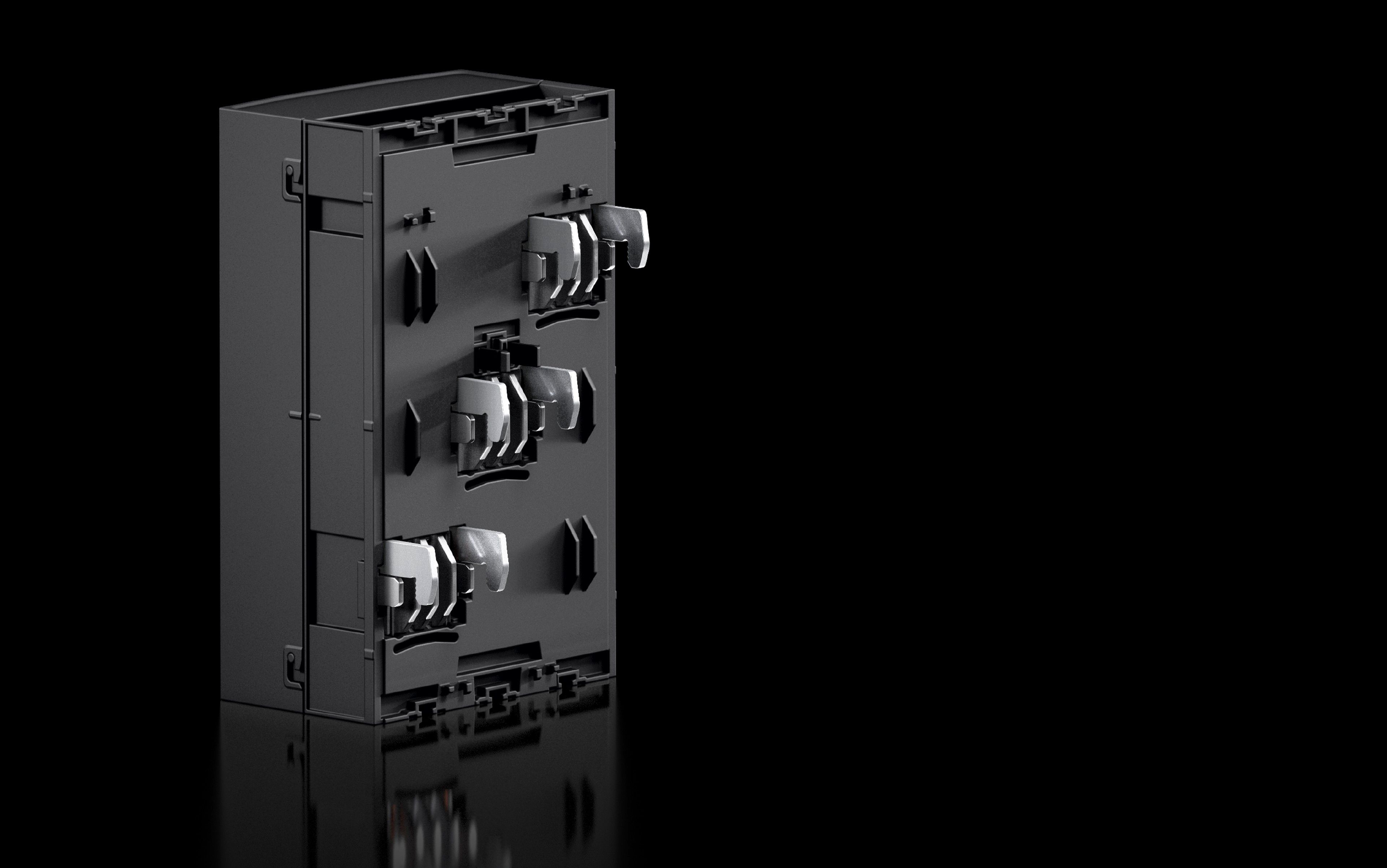

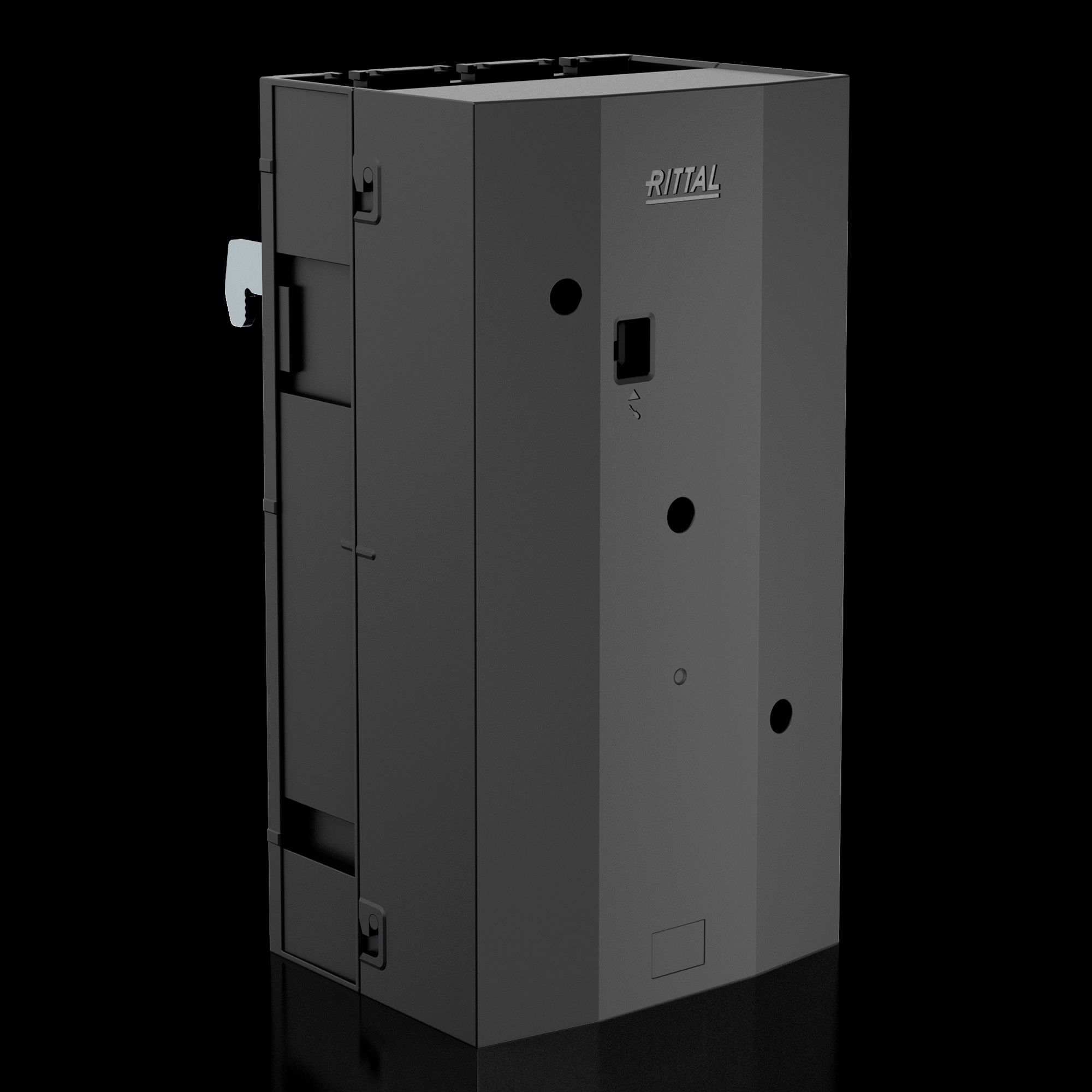

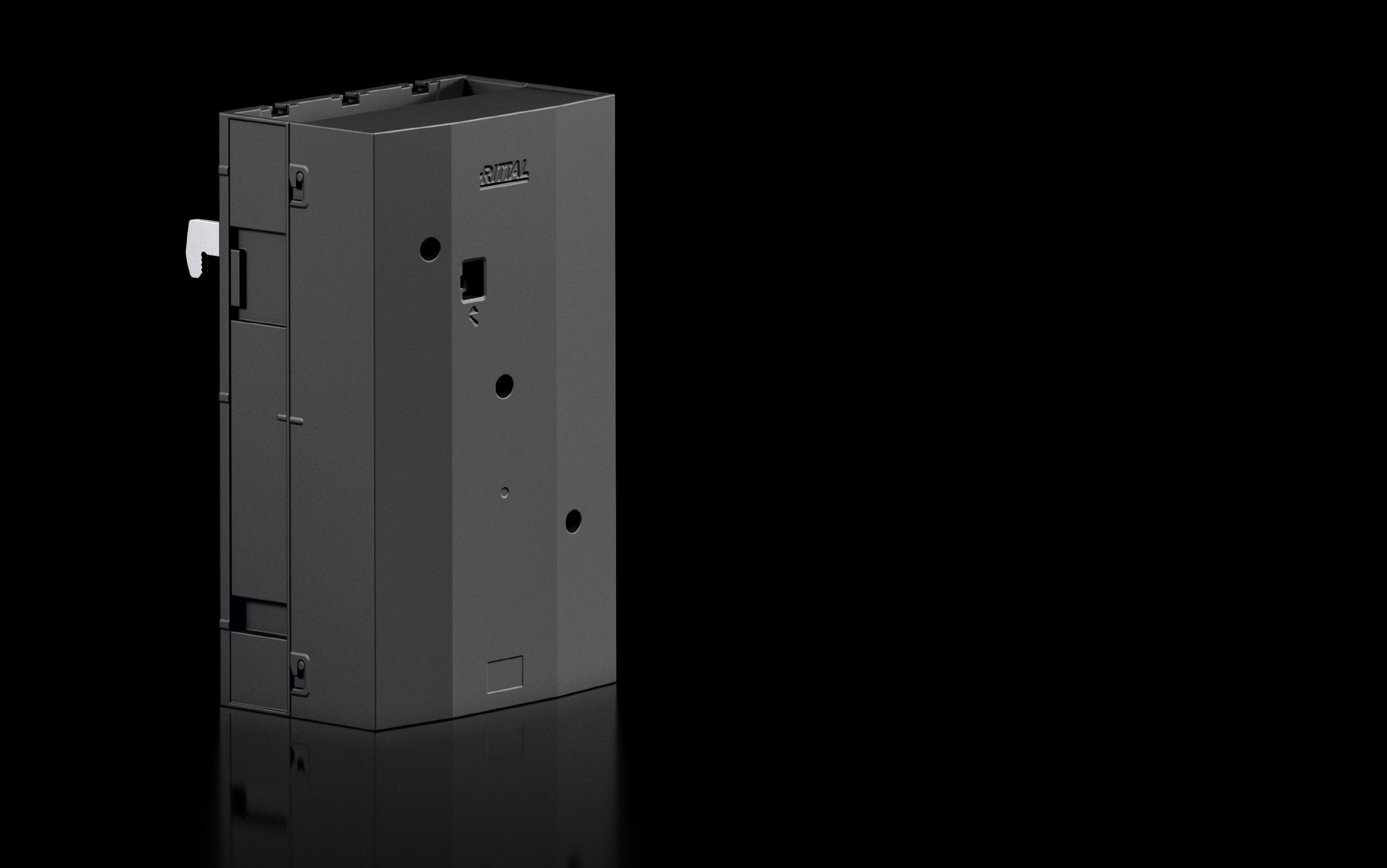

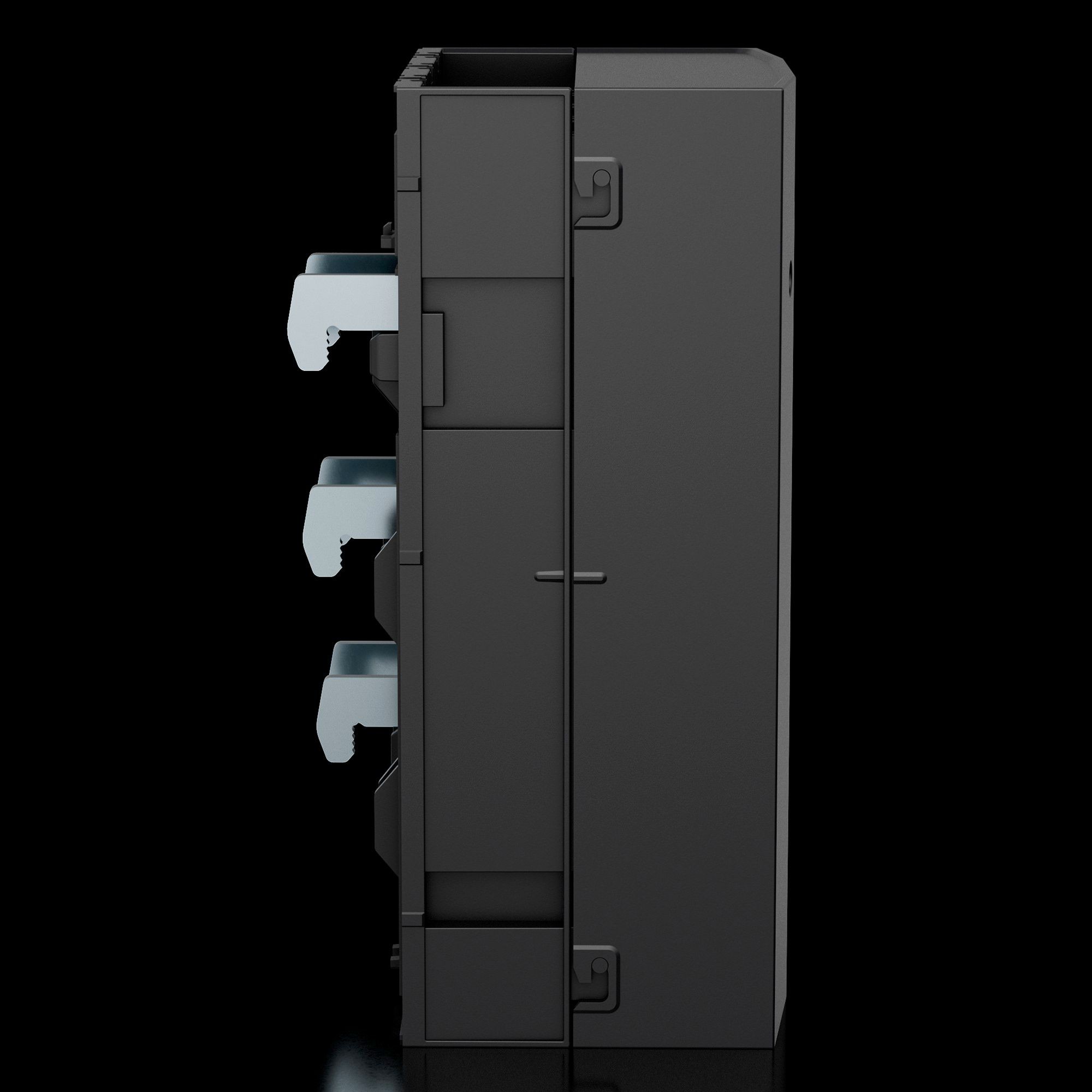

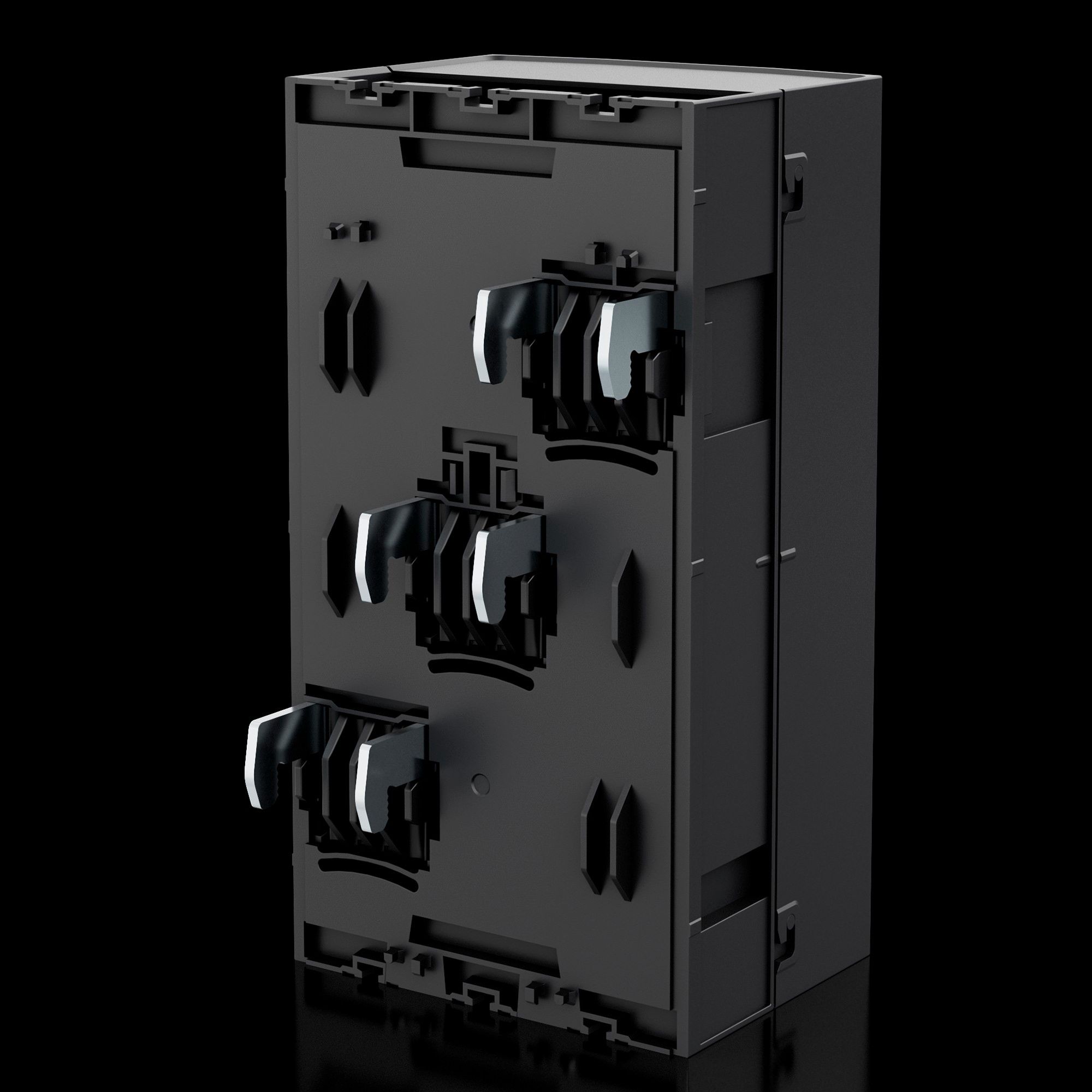

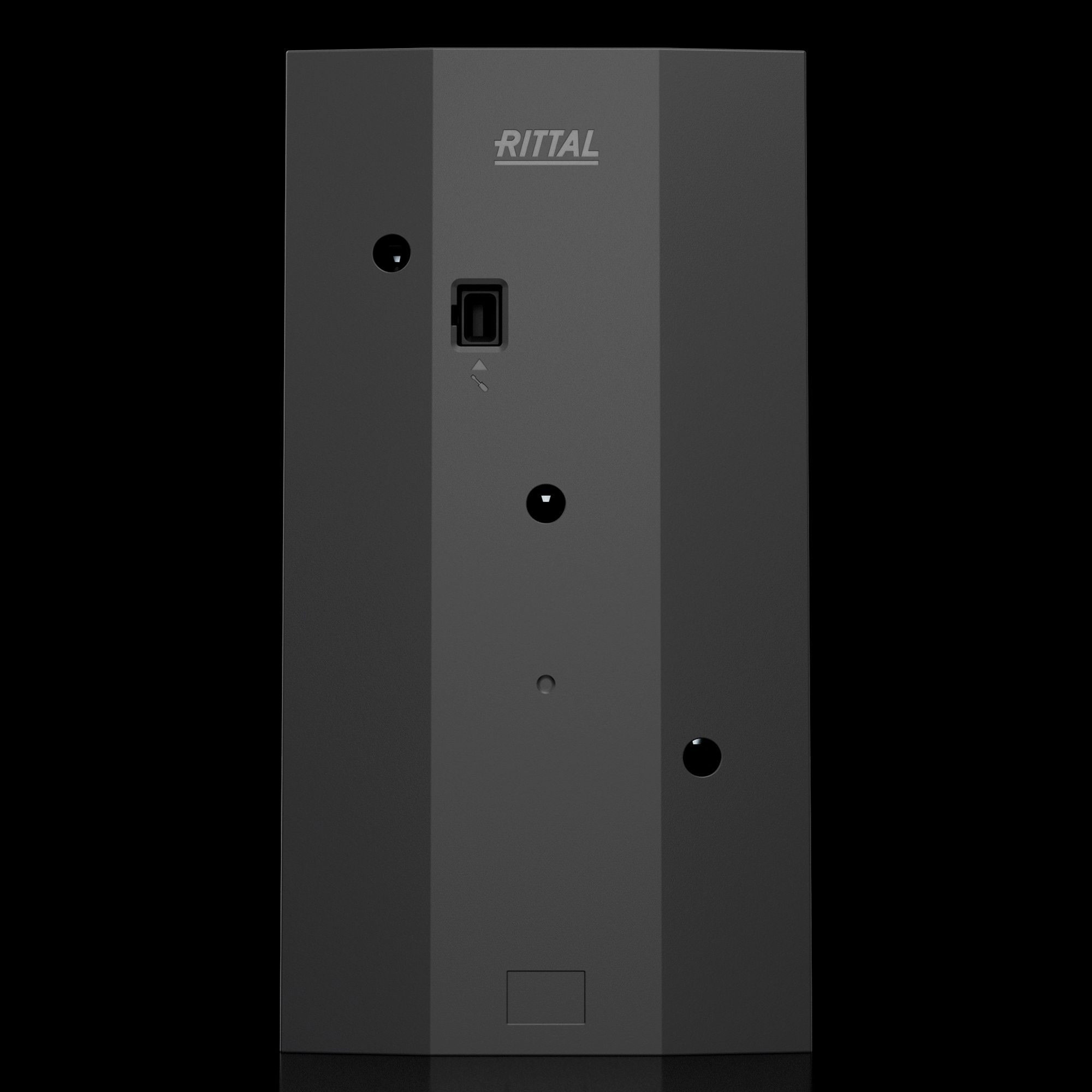

- RiLineX Anschlussadapter für 60 mm Sammelschienensysteme. Das Gerät hat eine Schraubbefestigung wodurch es für Schienenstärken zwischen 5 und 10 mm geeignet ist.
- Dokumentationen
- Anleitung
- Kurzanleitung
- Sicherheitshinweis
RiLineX Anschlussadapter (630 A)
Anschlussadapter zur Einspeisung von 60 mm
Sammelschienensystemen. Das Gerät verfügt über eine
Schraubbefestigung für gleichzeitige Kontaktierung von
Schiene mit Leiter und Einstellung für die
Sammelschienendicke.
Für Spannungen bis 1000 V AC und 1500 V DC.
Mit IEC- und UL-Zulassung.
Produktdaten
Polzahl: 3-polig
Schienenbreite: 15/20/30 mm
Schienendicke: 5/10 mm
Bemessungsstrom: 630 A
Querschnitt: max. 240 mm²
Leitungsabgang: oben/unten
Abmessungen: 128 mm x 240 mm x 105 mm (BxHxT)
Hersteller: Rittal GmbH & Co. KG
Typ: 9360230
