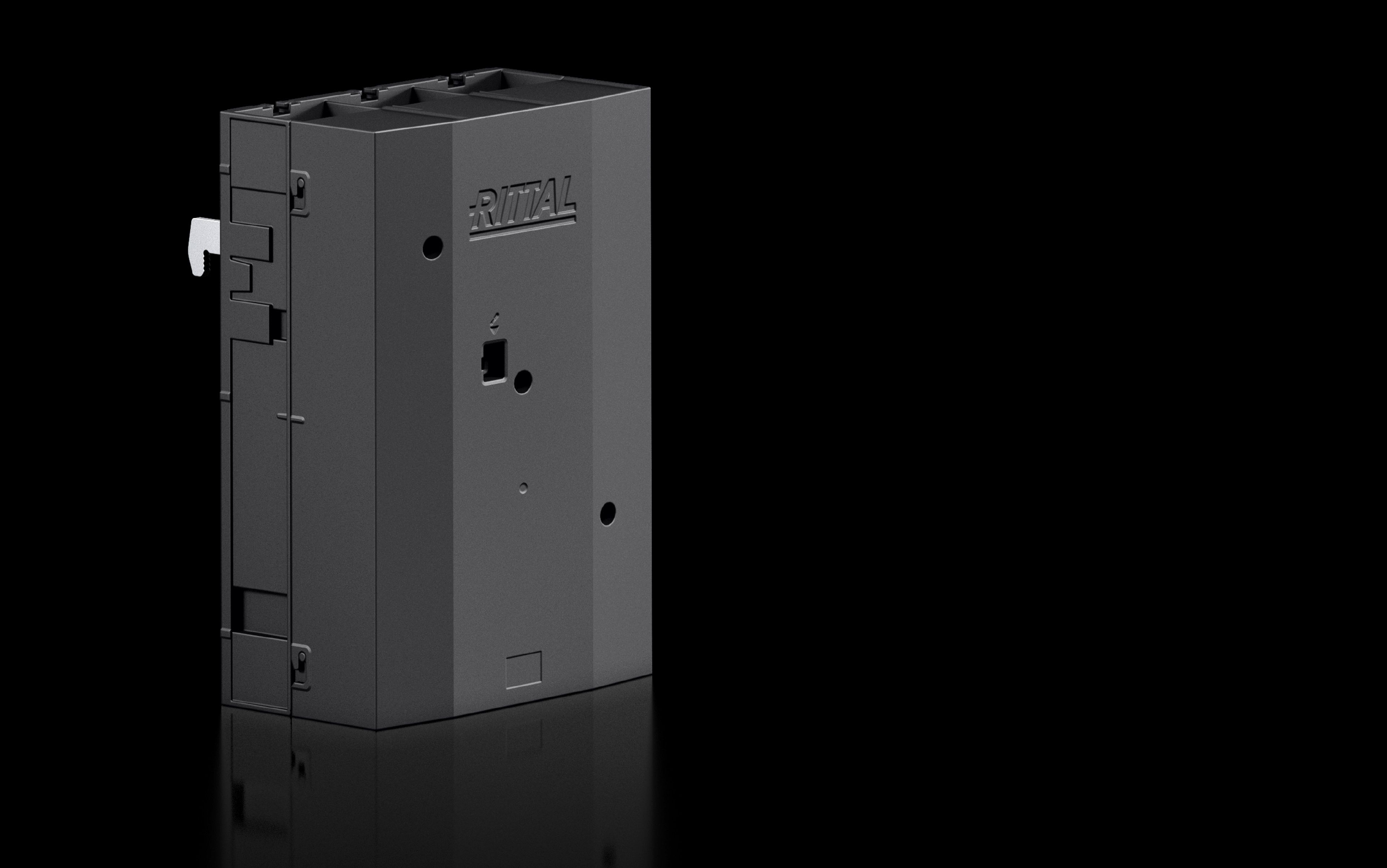

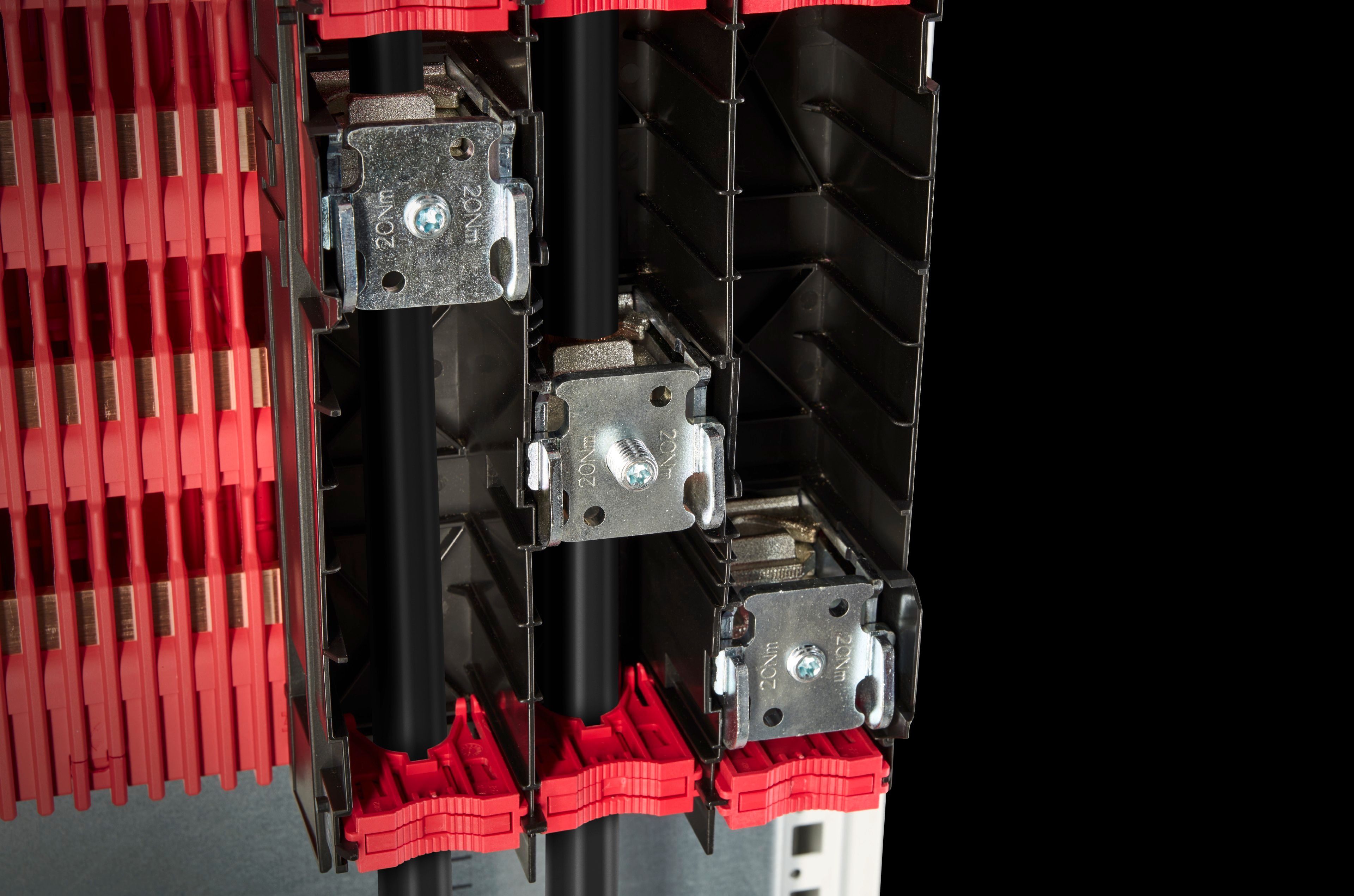

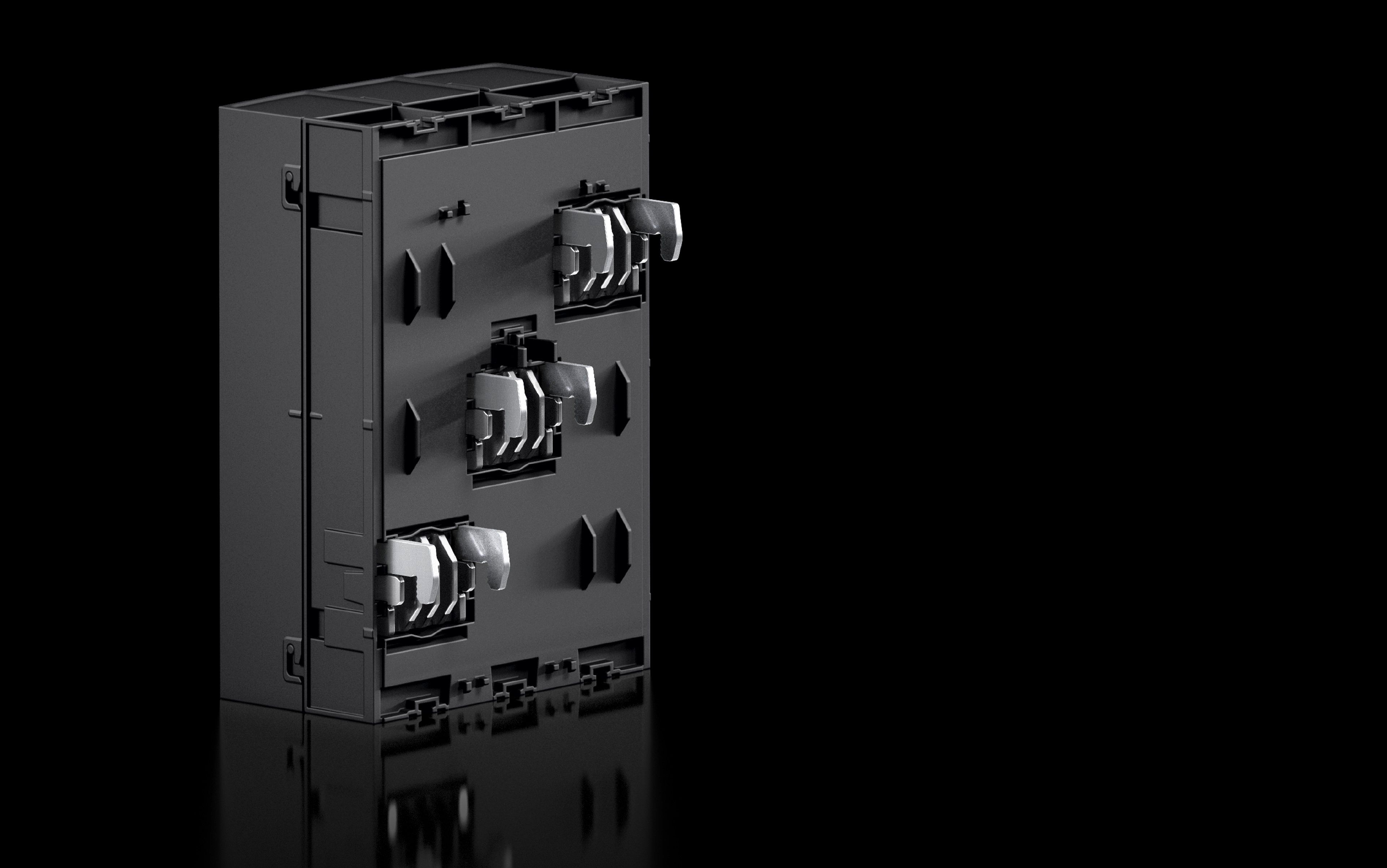

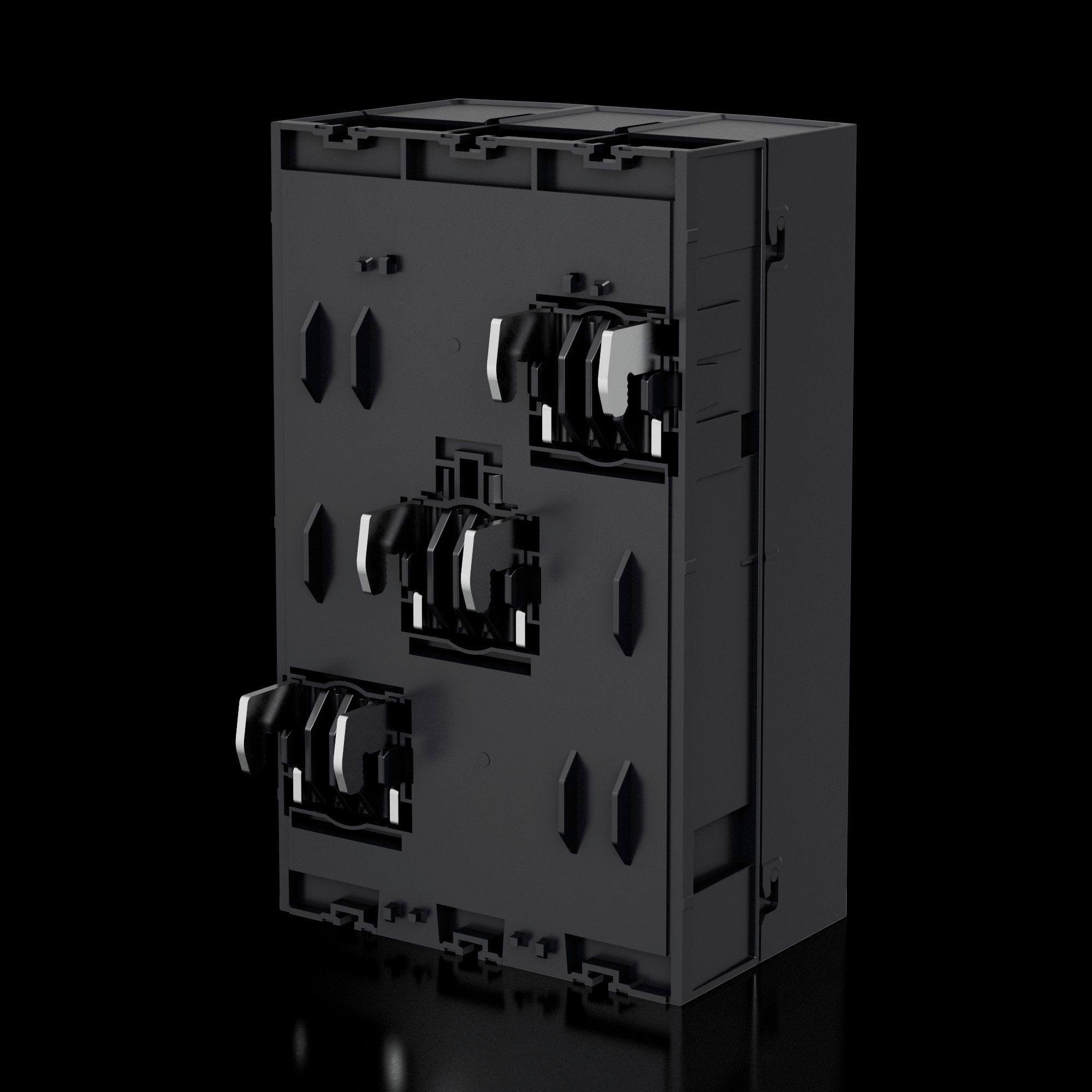

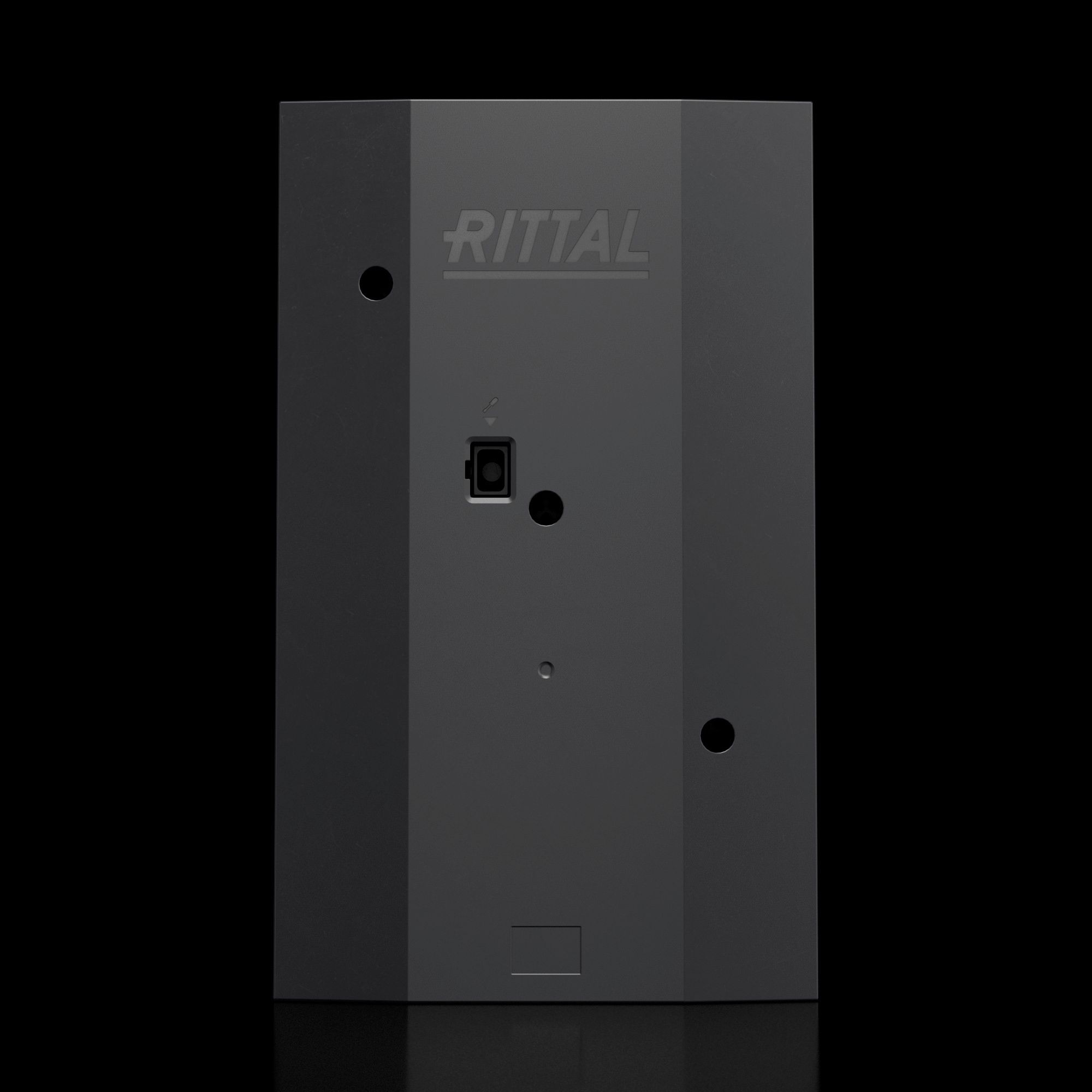

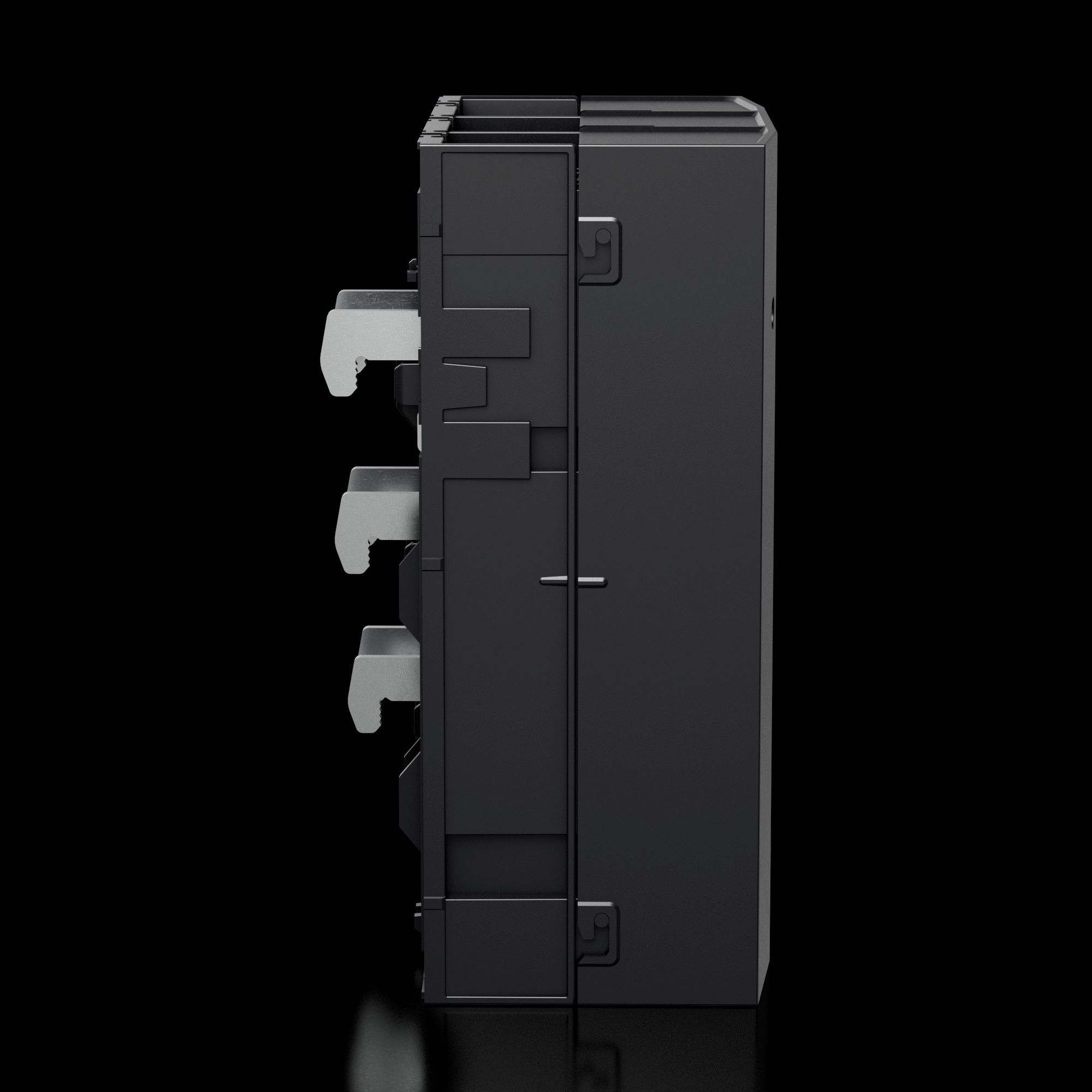

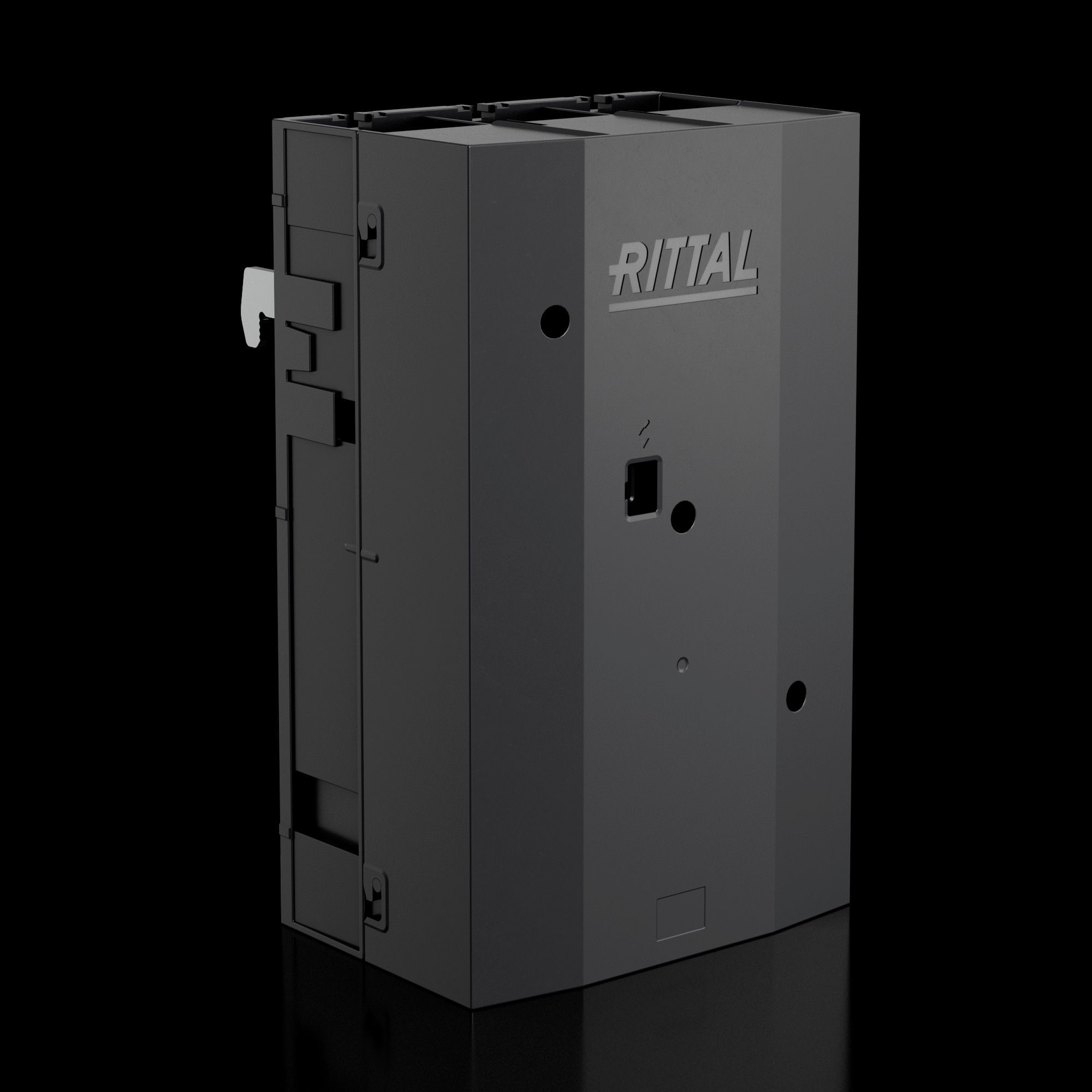

RiLineX Anschlussadapter für 60 mm Sammelschienensysteme. Der Adapter überzeugt durch eine kompakte Bauweise. Eine Demontage ist ausschließlich werkzeuggebunden möglich. Der Leiteranschluss kann sowohl von oben als auch von unten erfolgen. Durch die teilbare Anschlussklemme ist ein besonders einfaches Einlegen der Anschlussleiter möglich. Der Adapter kann auch für Flachkupferschienen verwendet werden. Die Montage erfolgt durch einfaches Aufrasten auf dem RiLineX Board. Der Adapter lässt sich problemlos auf RiLine60 installieren. Er bietet eine hohe Kurzschlussfestigkeit sowie einen leicht montierbaren Berührungsschutz. Das Gerät verfügt über eine Schraubbefestigung zur gleichzeitigen Kontaktierung von Schiene und Leiter sowie zur Einstellung der Sammelschienendicke (5/10 mm).
- Artikel-Nr.:
- RX 9360240
- Nutzen
- Befestigung auf dem Sammelschienensystem und Kabelanschluss mit nur einer Schraube
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94 - Farbe
- RAL 9005
- Nennstrom (Orientierungswert, IEC)
- 432 A
- Bemessungsstrom Rundleiter max. (IEC)
- 680 A
- Bemessungsstrom Rundleiter max. (UL)
- 640 A
- Bemessungsstrom lamellierte Kupferschiene max. (IEC)
- 870 A
- Bemessungsstrom lamellierte Kupferschiene max. (UL)
- 840 A
- Hinweis
- Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C.
- Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten.
- Elektrische Werte UL (SCCR)
- 27,5 kA - 600 V, RMS, unprotected
- 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7
- 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7
- Leitungsabgang
- oben/unten
- Für Schienensysteme mit Mittenabstand
- 60 mm
- Polzahl
- 3-polig
- Passend für Sammelschienensystem
- RiLineX
- RiLine60
- Abmessung
- Breite: 145 mm
Höhe: 239,4 mm
Tiefe: 104,6 mm - Anschluss von Rundleitern
- 95 ‐ 300 mm²
- Klemmraum für lamellierte Kupferschienen (B x H)
- 32 x 20 mm
- Passend für Sammelschienen
- 15 x 5/10 mm
- 20 x 5/10 mm
- 30 x 5/10 mm
- Bemessungsspannung
- 1.000 V AC
1.500 V DC
600 V AC (UL)
600 V DC (UL) - Verschmutzungsgrad
- 3
- Normen
- IEC/EN 61439-1
- UL 508
- Bemessungsstoßspannung Uimp
- 12 kV
- Bemessungsisolationsspannung Ui
- 1.000 V
- Verlustleistung max.
- 28 W
- Schutzart IP nach IEC 60 529
- IP 2X
- Betriebs-Luftfeuchtigkeit max.
- 90 %
- Betriebstemperaturbereich
- -5 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Brandlast
- 15,903 MJ/m²
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 1,8 kg
- Bruttogewicht
- 1,849 kg
- PCF/VE (Cradle-to-Gate)
- 10,57
- Zolltarifnummer
- 85369010
- EAN
- 4028177997219
- ETIM 9
- EC001531
- Produktbeschreibung
- RiLineX Anschlussadapter für 60 mm Sammelschienensysteme. Der Adapter überzeugt durch eine kompakte Bauweise. Eine Demontage ist ausschließlich werkzeuggebunden möglich. Der Leiteranschluss kann sowohl von oben als auch von unten erfolgen. Durch die teilbare Anschlussklemme ist ein besonders einfaches Einlegen der Anschlussleiter möglich. Der Adapter kann auch für Flachkupferschienen verwendet werden. Die Montage erfolgt durch einfaches Aufrasten auf dem RiLineX Board. Der Adapter lässt sich problemlos auf RiLine60 installieren. Er bietet eine hohe Kurzschlussfestigkeit sowie einen leicht montierbaren Berührungsschutz. Das Gerät verfügt über eine Schraubbefestigung zur gleichzeitigen Kontaktierung von Schiene und Leiter sowie zur Einstellung der Sammelschienendicke (5/10 mm).
- Dokumentationen
- Anleitung
- Kurzanleitung
- Sicherheitshinweis
RiLineX Anschlussadapter (680 A)
Anschlussadapter zur Einspeisung von 60 mm
Sammelschienensystemen. Das Gerät verfügt über eine
Schraubbefestigung für gleichzeitige Kontaktierung von
Schiene mit Leiter und Einstellung für die
Sammelschienendicke.
Für Spannungen bis 1000 V AC und 1500 V DC.
Mit IEC- und UL-Zulassung.
Produktdaten
Polzahl: 3-polig
Schienenbreite: 15/20/30 mm
Schienendicke: 5/10 mm
Bemessungsstrom: 680 A
Querschnitt: max. 300 mm²
Leitungsabgang: oben/unten
Abmessungen: 145 mm x 240 mm x 105 mm (BxHxT)
Hersteller: Rittal GmbH & Co. KG
Typ: 9360240
