- Artikel-Nummer:
- RX 9360.512
- Ausführung
- Easy Fix
- Nutzen
- Direkter Aufbau von Kompaktleistungsschalter MCCB auf dem Board
- Werkzeugloser Umbau des Leitungsabgangs
- Aufrastmontage bis 250 A und einfache Einstellung auf Sammelschienenstärke 5/10 mm
- Schnelle und einfache Vormontage marktgängiger Schaltertypten außerhalb des Schaltschrankes
- Hohe Bemessungsspannung 800 V ready
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94
- Farbe
- RAL 9005
RAL 35745
- Lieferumfang
- Inkl. 3 Anschlussraum-Abdeckungen
- Schutzart IP nach IEC 60 529
- IP 2XB
- Bemessungsstrom max.
- 250 A
- Bemessungsstoßspannung Uimp
- 12 kV
- Bemessungsspannung
- 1.000 V AC
1.500 V DC
600 V AC (UL)
1.500 V DC (UL)
- Bemessungsisolationsspannung Ui
- 1.500 kV
- Bemessungsstoßstromfestigkeit Ipk
- 80 mA
- Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Polzahl
- 3-polig
- Leitungsabgang
- unten
- Anschlussart (elektrisch)
- Schraube M8
- Passend für Hersteller (Typ)
- ABB (S3 150, S3 225, S3, T3, T4, XT3, XT4, FE160, FE250)
- Chint (NM8N-250, NM1-250H, NXM-250S, NXMS-250)
- Eaton (LZMB2-A160, LZMB2-A250)
- Fuji Electric (BW160_-3P, BW250_-3)
- Hager (P250)
- Himel (HDM3-160, HDM3-250, HDM3L-160, HDM3L-250)
- Hyundai Electric (160, 250AF)
- Legrand (DPX250, DPX³ 250)
- LS Electric (250AF, TS250)
- Mitsubishi (NF125-SGV, NF160-SGV, NF250-SV)
- OEZ (BD250)
- Rockwell (140G-J0F3-D25)
- Sassin (3SM8N-225, 3SM8L-225)
- Schneider (EZC250H,NS100, NS160, NS250, NSX100, NSX160, NSX250, GV5)
- Schrack (MC2)
- Siemens (3VA20, 3VA21, 3VA22, 3VT2, 3RV1063, 3RV1363, 3RV1364, VL160/3VL2)
- Terasaki (S160, S250, H250)
- Passend für Sammelschienensystem
- RiLineX
- RiLine60
- Frequenz der Grundschwingung
- 50...60 Hz
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Passend für Sammelschienen
- 15 x 5/10 mm
- 20 x 5/10 mm
- 30 x 5/10 mm
- Betriebstemperaturbereich
- -25 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Abmessung
- Breite: 105 mm
Höhe: 252 mm
Tiefe: 63 mm
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 1,46 kg
- Bruttogewicht
- 1,608 kg
- Kupferanteil (kg/Stück)
- 0,608
- Zolltarifnummer
- 85369095
- EAN
- 4028177997134
- ETIM 9
- EC001531
- Produktbeschreibung
-

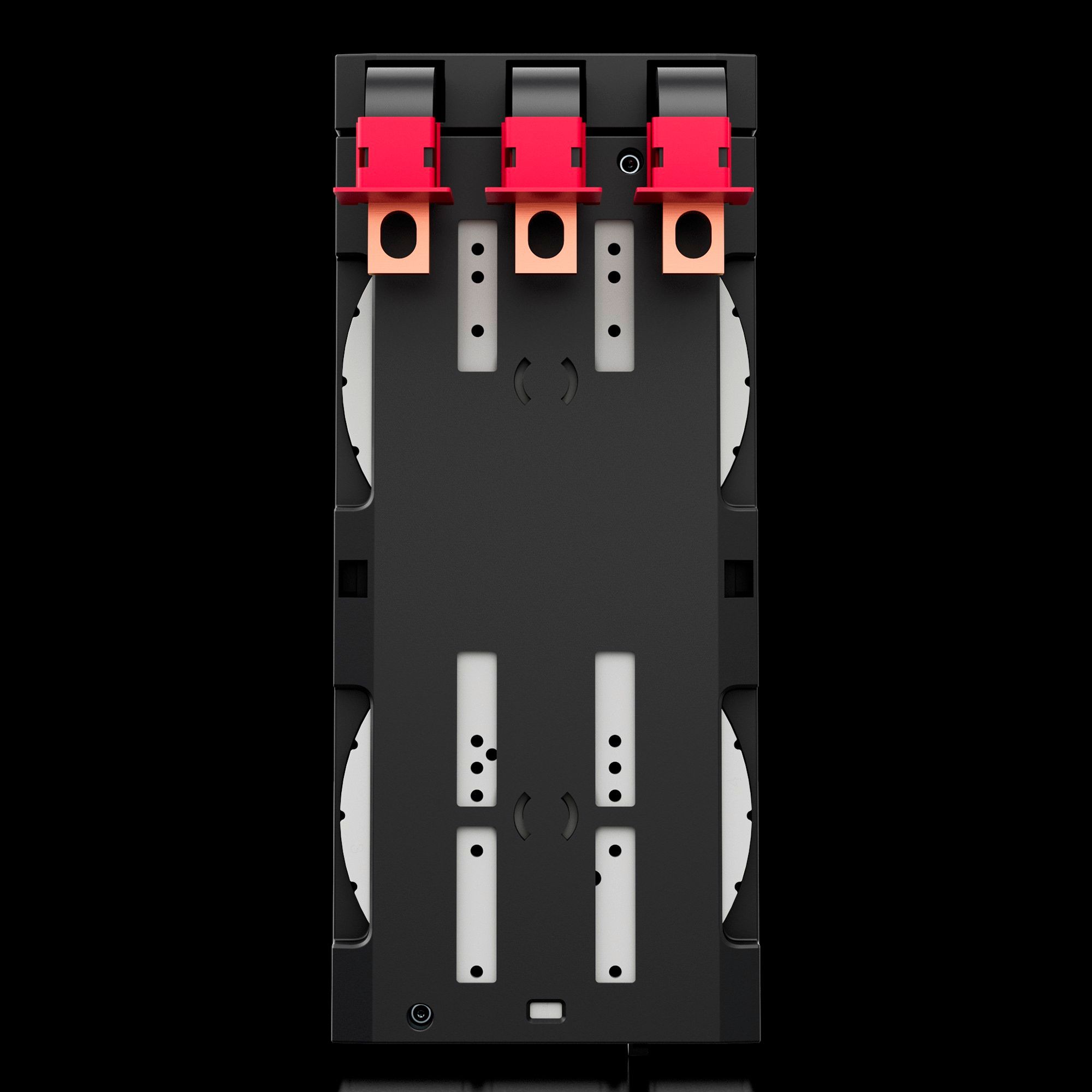

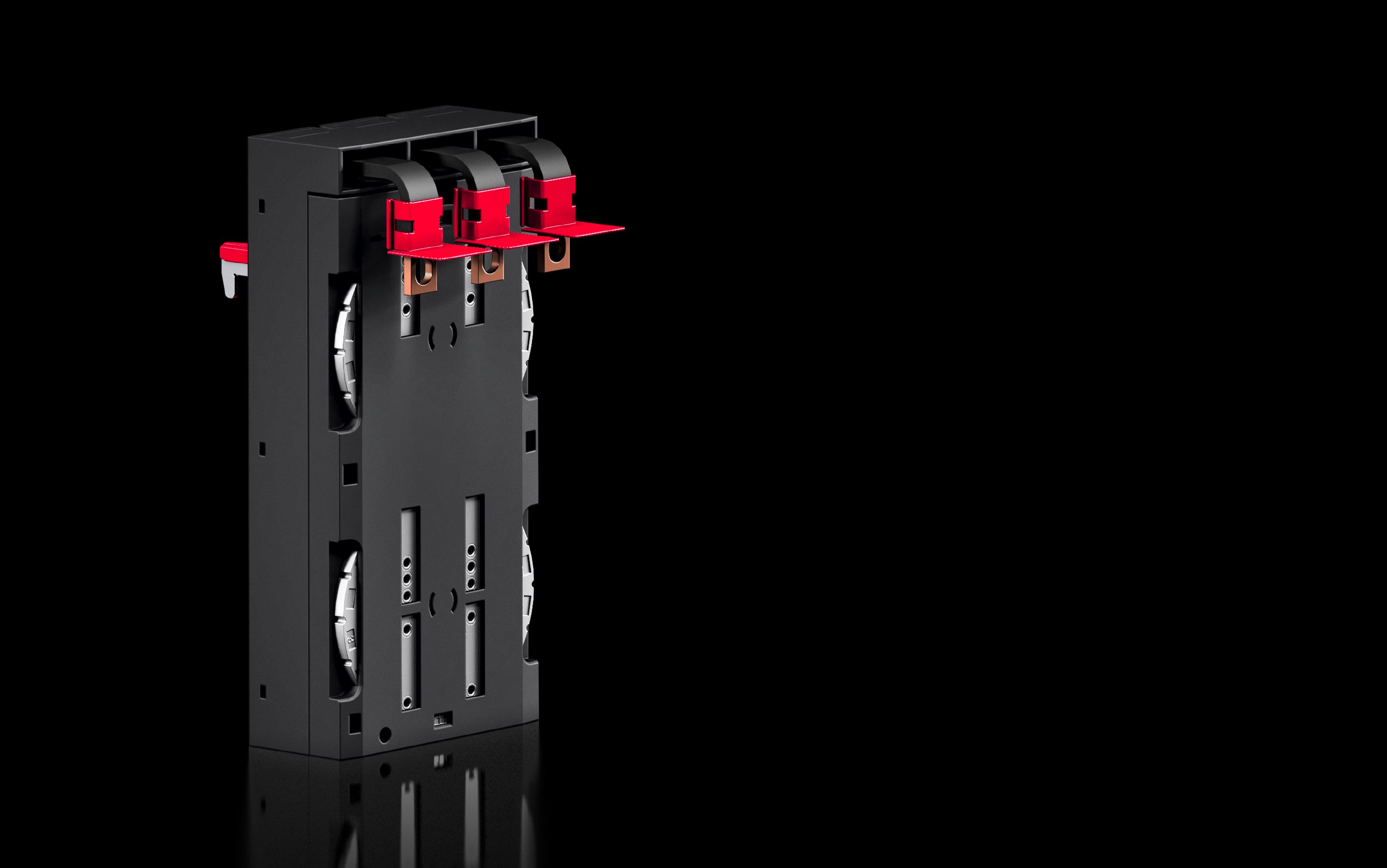

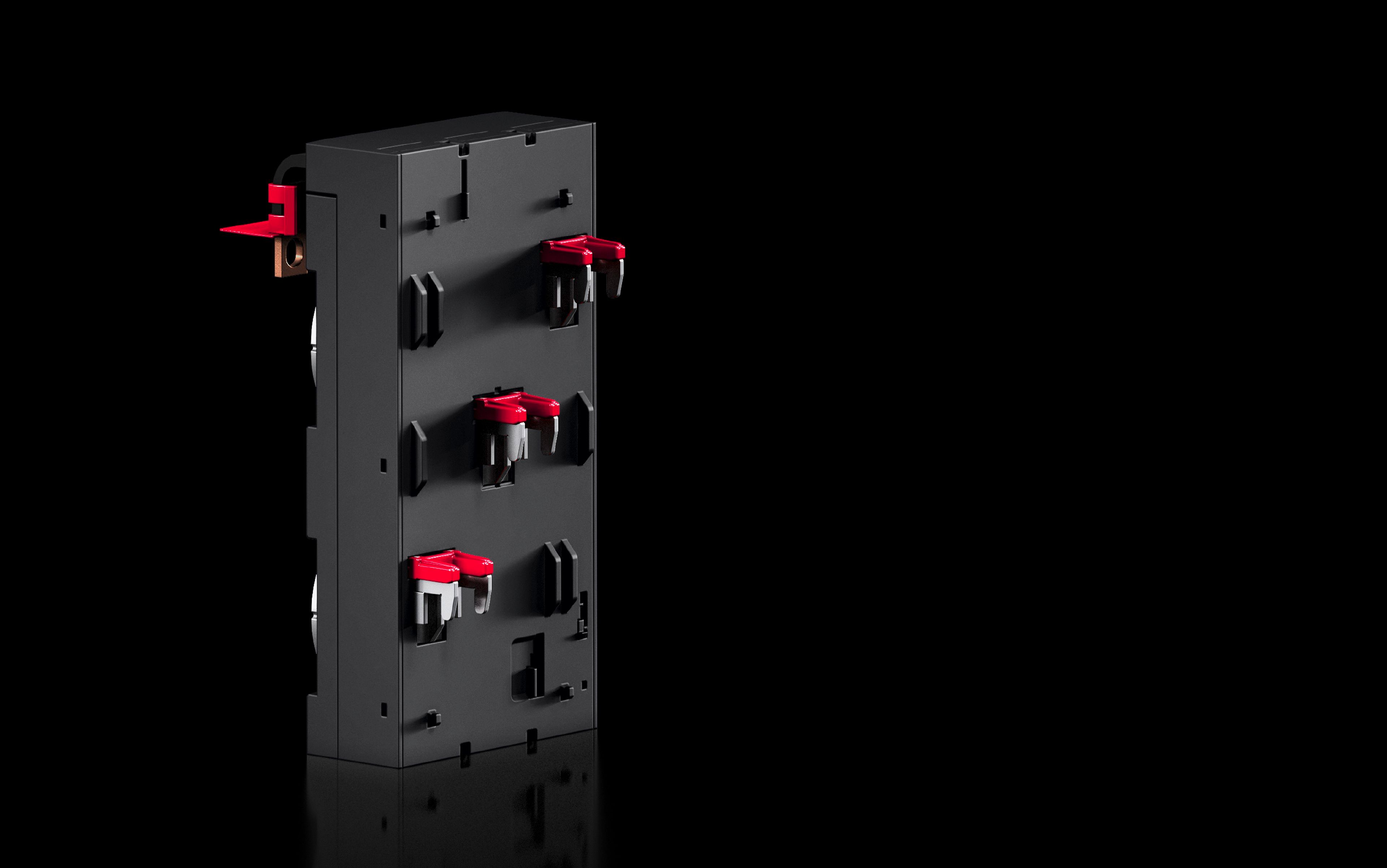

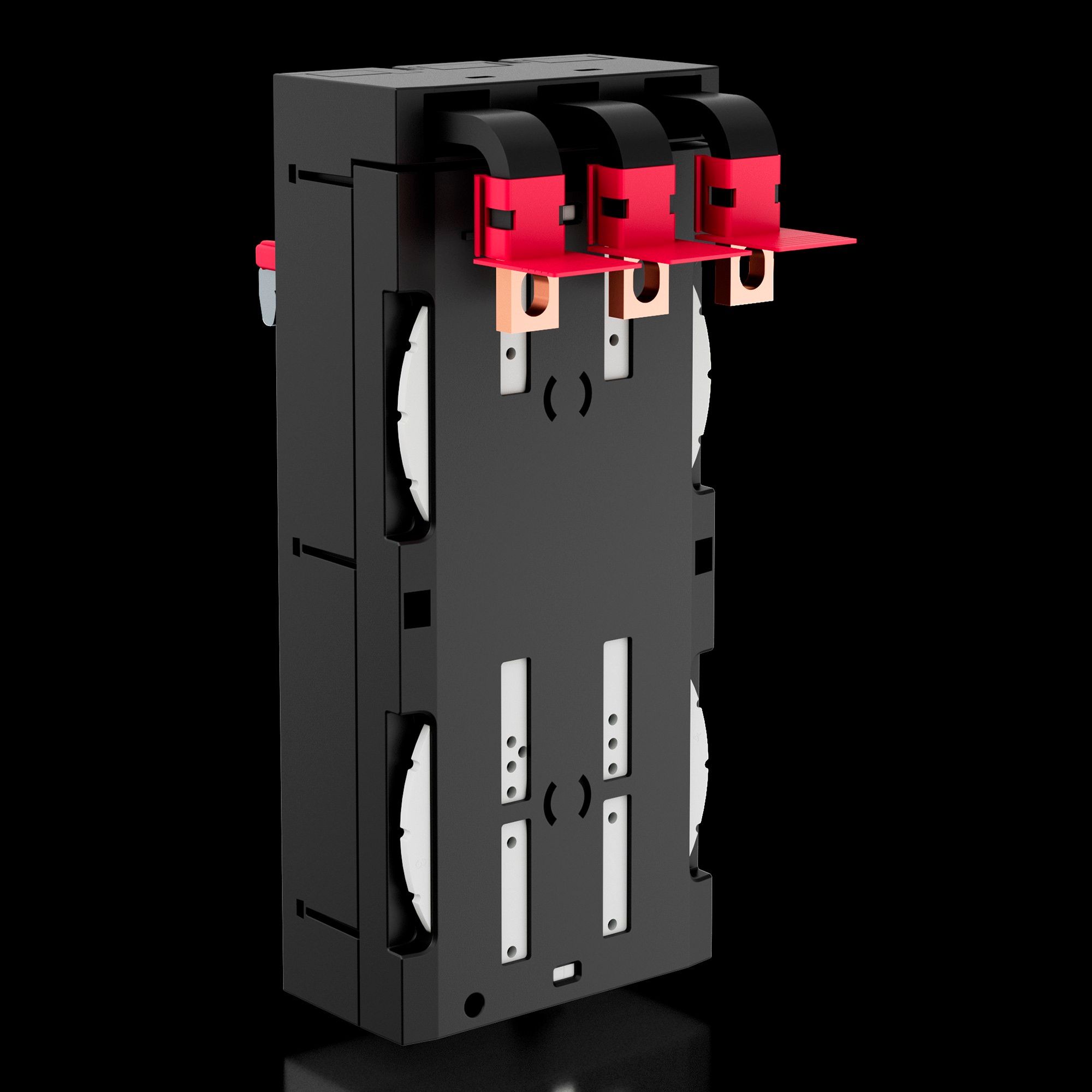

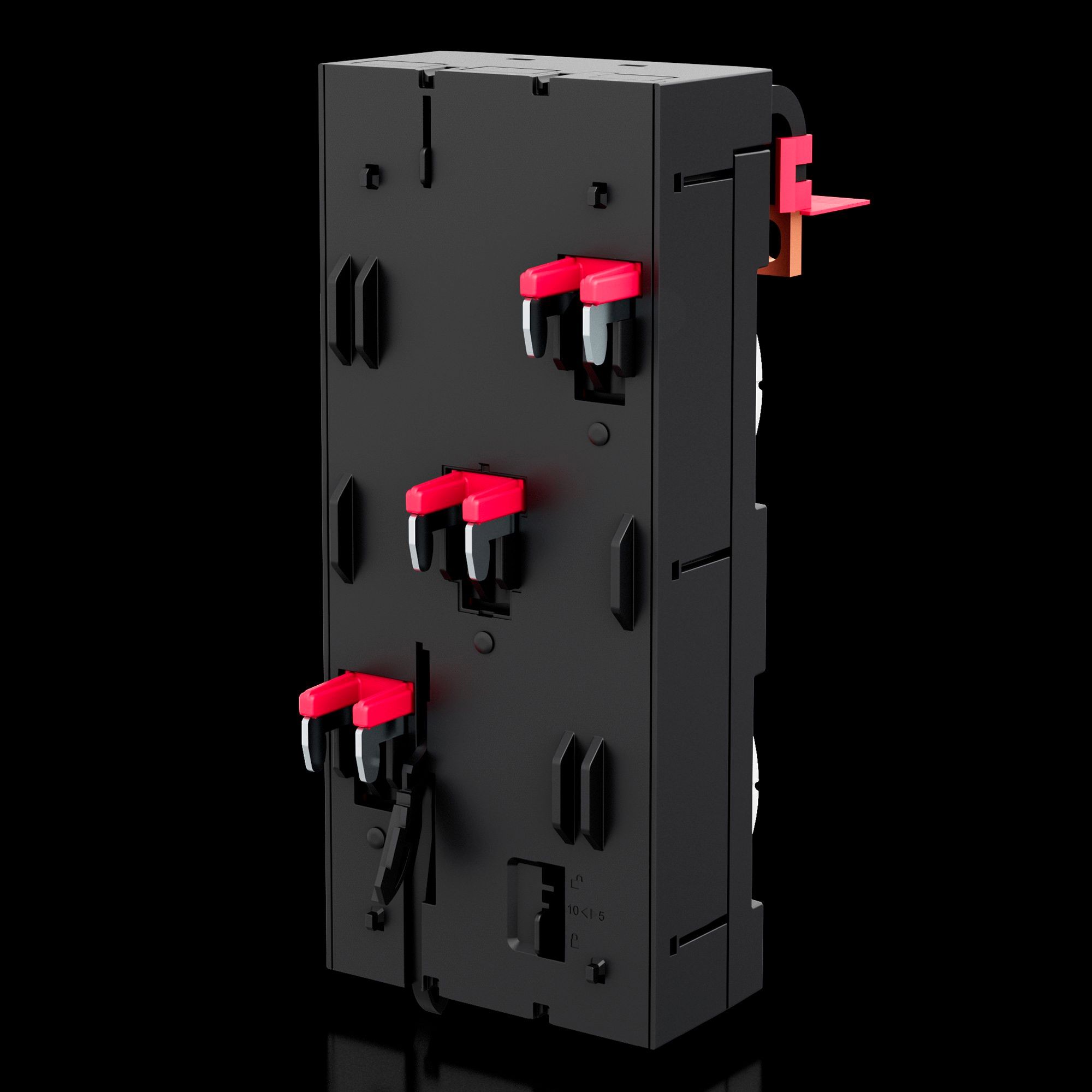

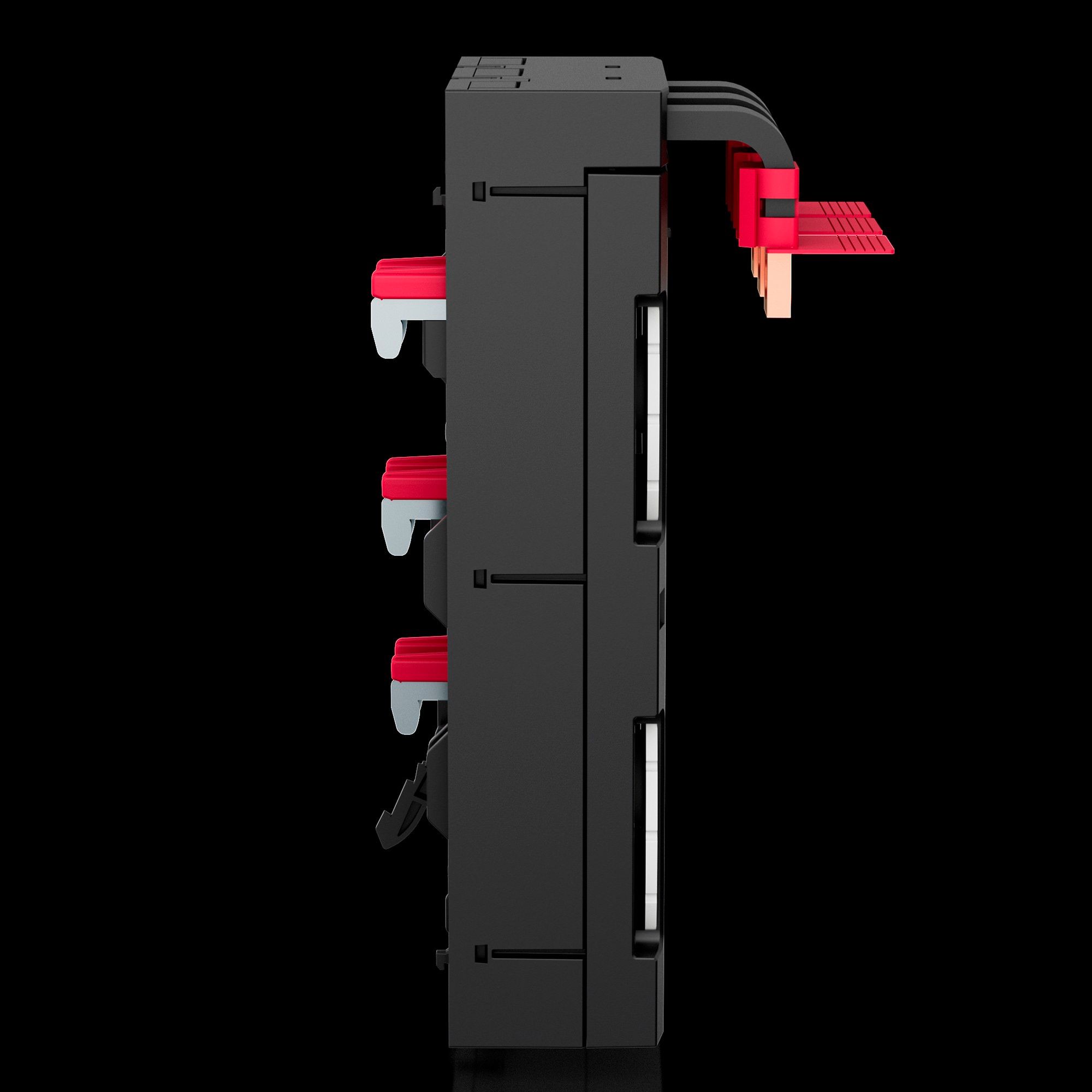

RX CB-Geräteadapter 250 A, 3-polig, Ausführung: Easy Fix, B: 105 mm
