- Artikel-Nr.:
- RX 9360525
- Ausführung
- Easy Fix
- Nutzen
- Direkter Aufbau von Kompaktleistungsschalter MCCB auf dem Board
- Aufrastmontage bis 250 A und einfache Einstellung auf Sammelschienenstärke 5/10 mm
- Schnelle und einfache Vormontage marktgängiger Schaltertypen außerhalb des Schaltschrankes
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94 - Farbe
- RAL 9005
RAL 35745 - Lieferumfang
- Inkl. 3 Klemmabdeckungen
- Schutzart IP nach IEC 60 529
- IP 2XB
- Bemessungsstrom max.
- 400 A
- Bemessungsstoßspannung Uimp
- 12 kV
- Bemessungsspannung
- 690 V AC
690 V DC
600 V AC (UL) - Bemessungsisolationsspannung Ui
- 1.000 V
- Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Polzahl
- 3-polig
- Leitungsabgang
- oben/unten
- Passend für Hersteller (Typ)
- Finden Sie ganz einfach den passenden Geräteadapter mit unserer Auswahlhilfe im Bereich Downloads.
- Passend für Sammelschienensystem
- RiLineX
- RiLine60
- Anschlusslasche (BxH)
- 8 Schrauben M12
- Frequenz der Grundschwingung
- 50...60 Hz
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Passend für Sammelschienen
- 15 x 5/10 mm
- 20 x 5/10 mm
- 30 x 5/10 mm
- Betriebstemperaturbereich
- -25 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Abmessung
- Breite: 145 mm
Höhe: 325,8 mm - Verpackungseinheit
- 1 Stück
- Nettogewicht
- 4 kg
- Bruttogewicht
- 4,298 kg
- Kupferanteil (kg/Stück)
- 1,652
- Zolltarifnummer
- 85369095
- EAN
- 4028177997127
- ETIM 9
- EC001531
- Produktbeschreibung

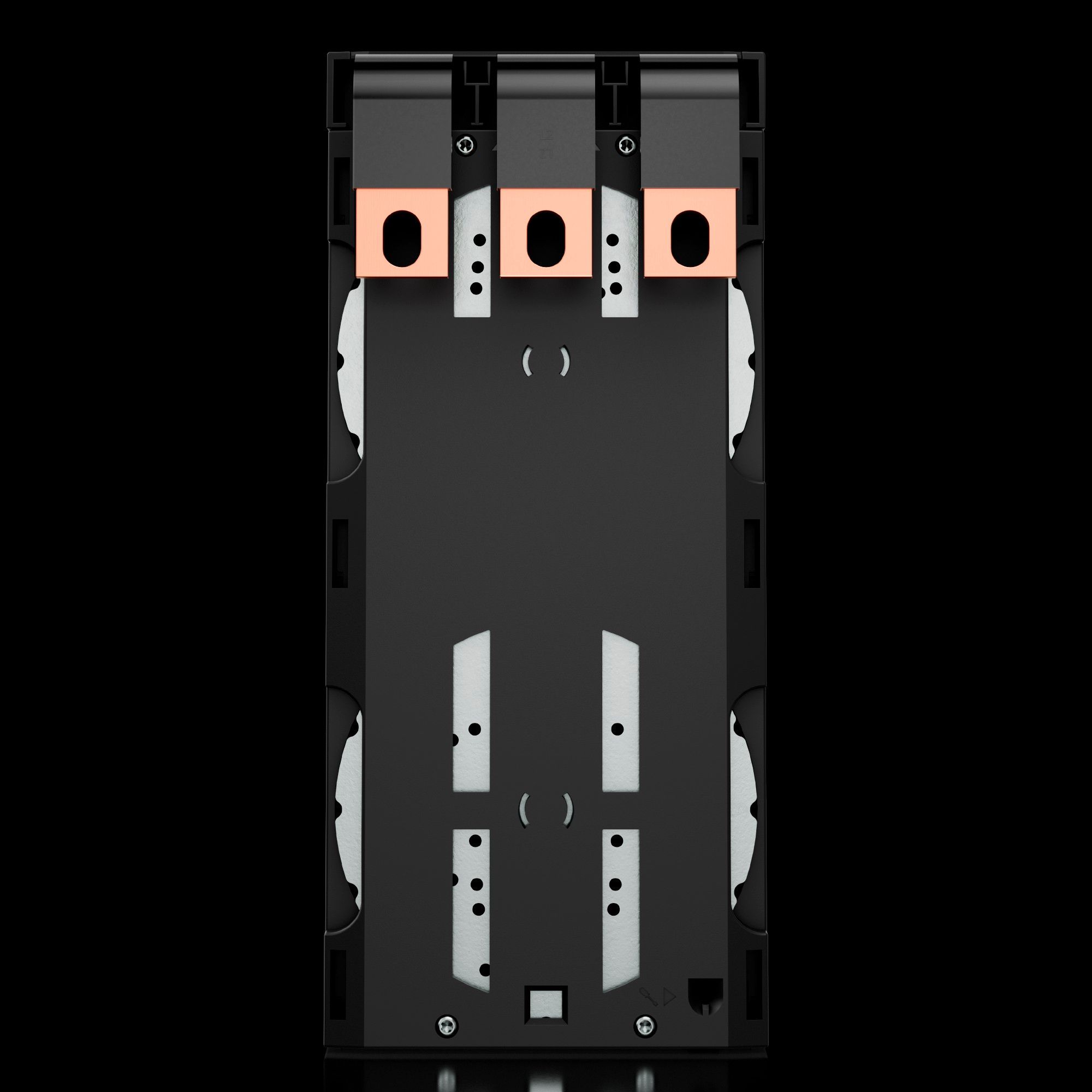

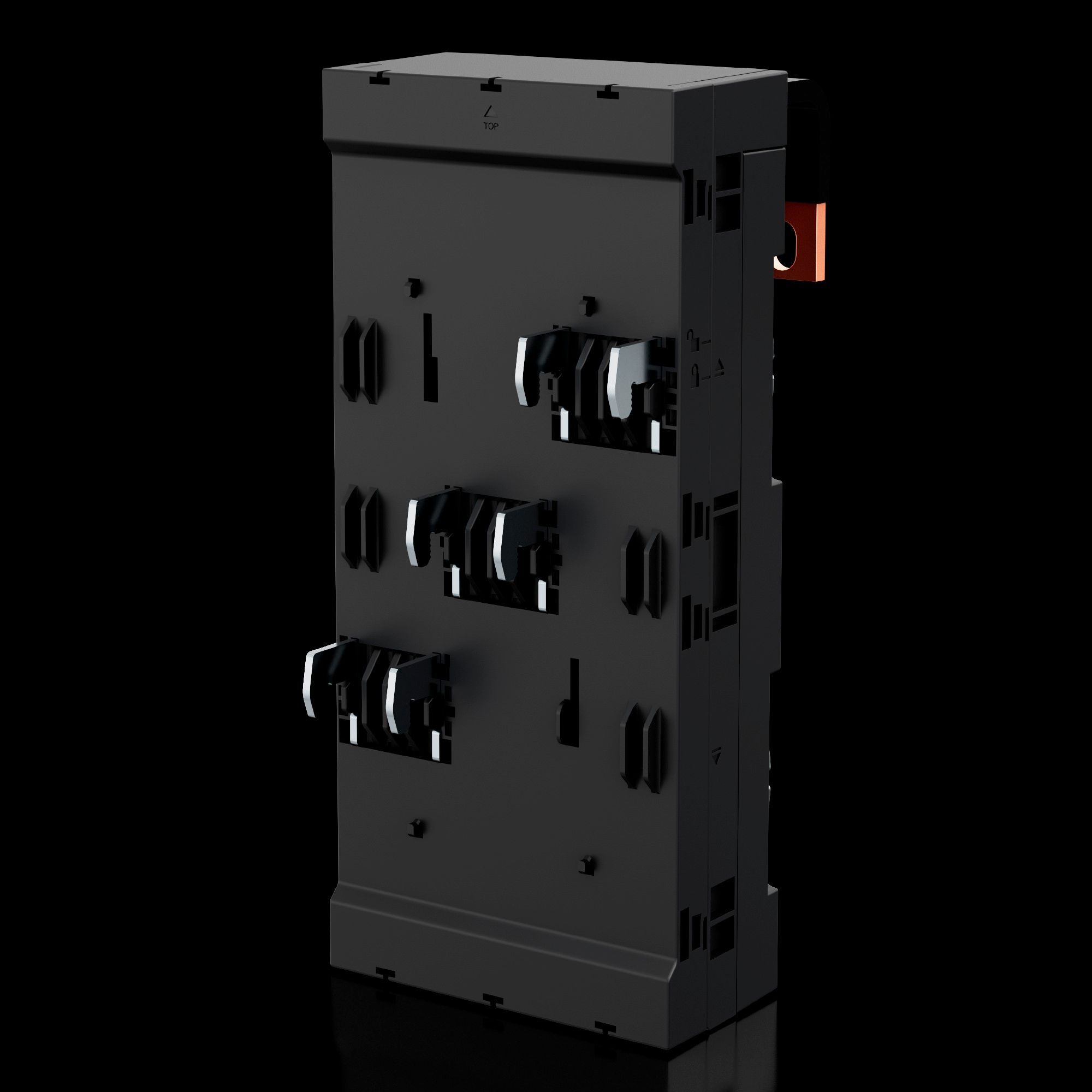

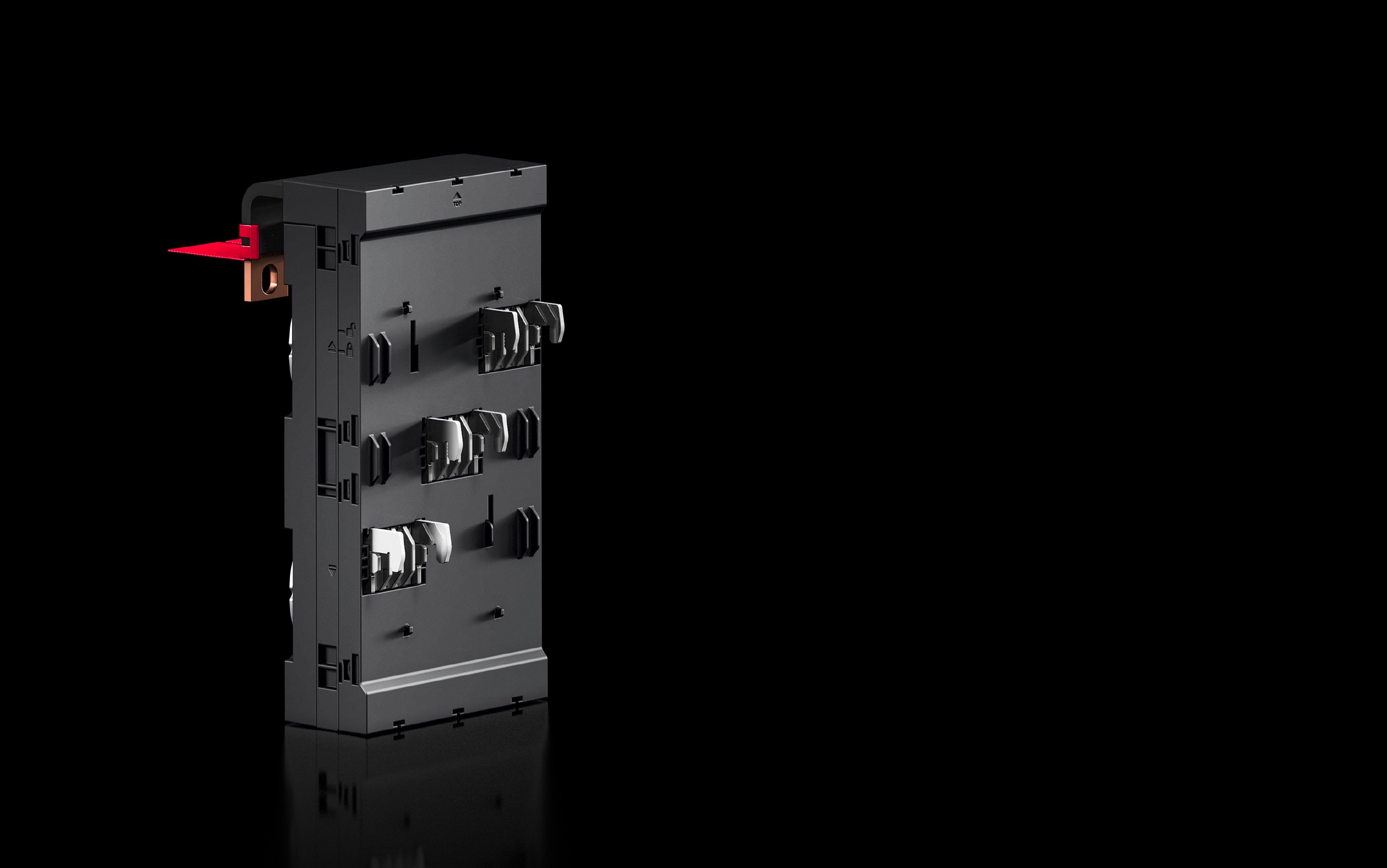

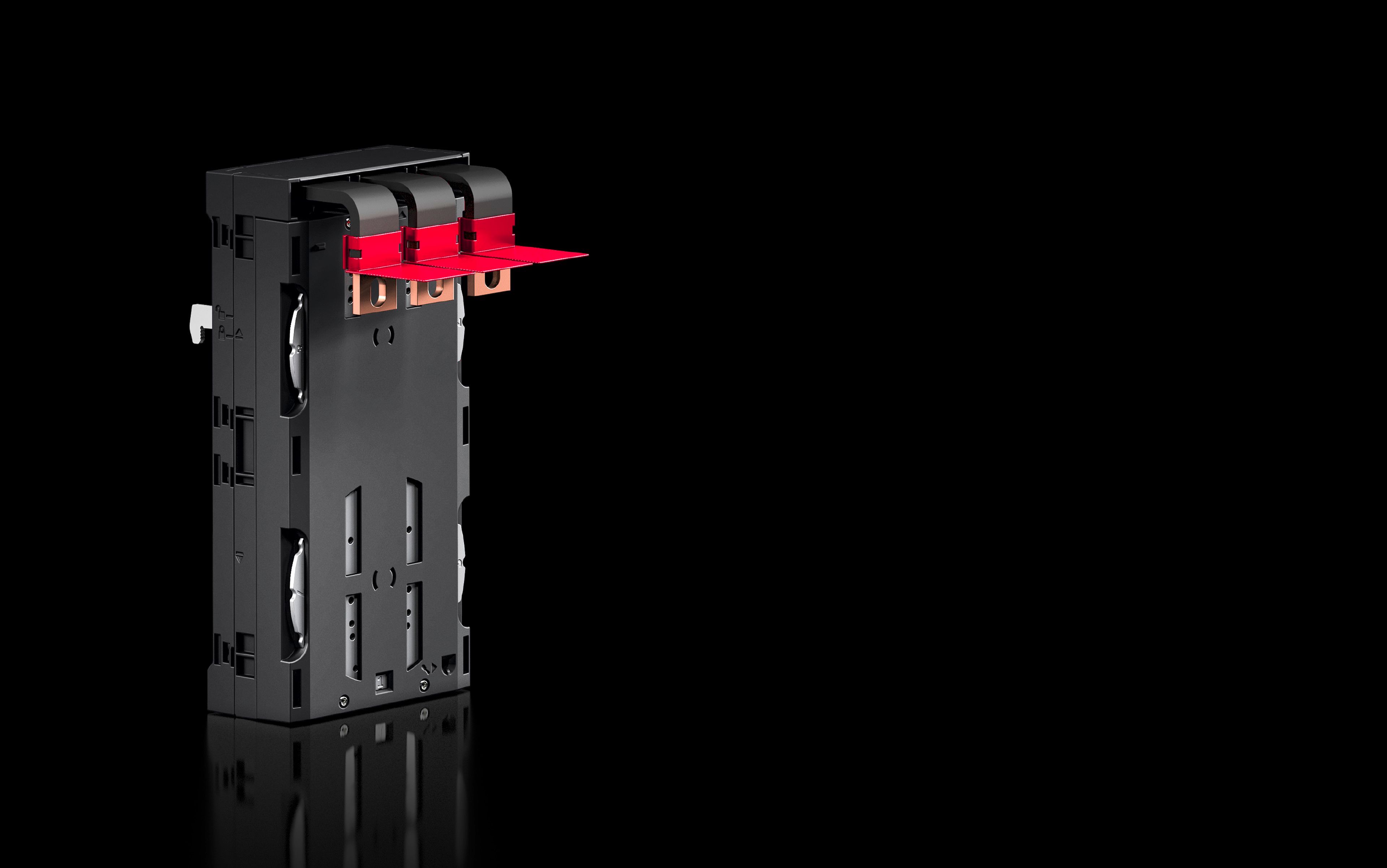

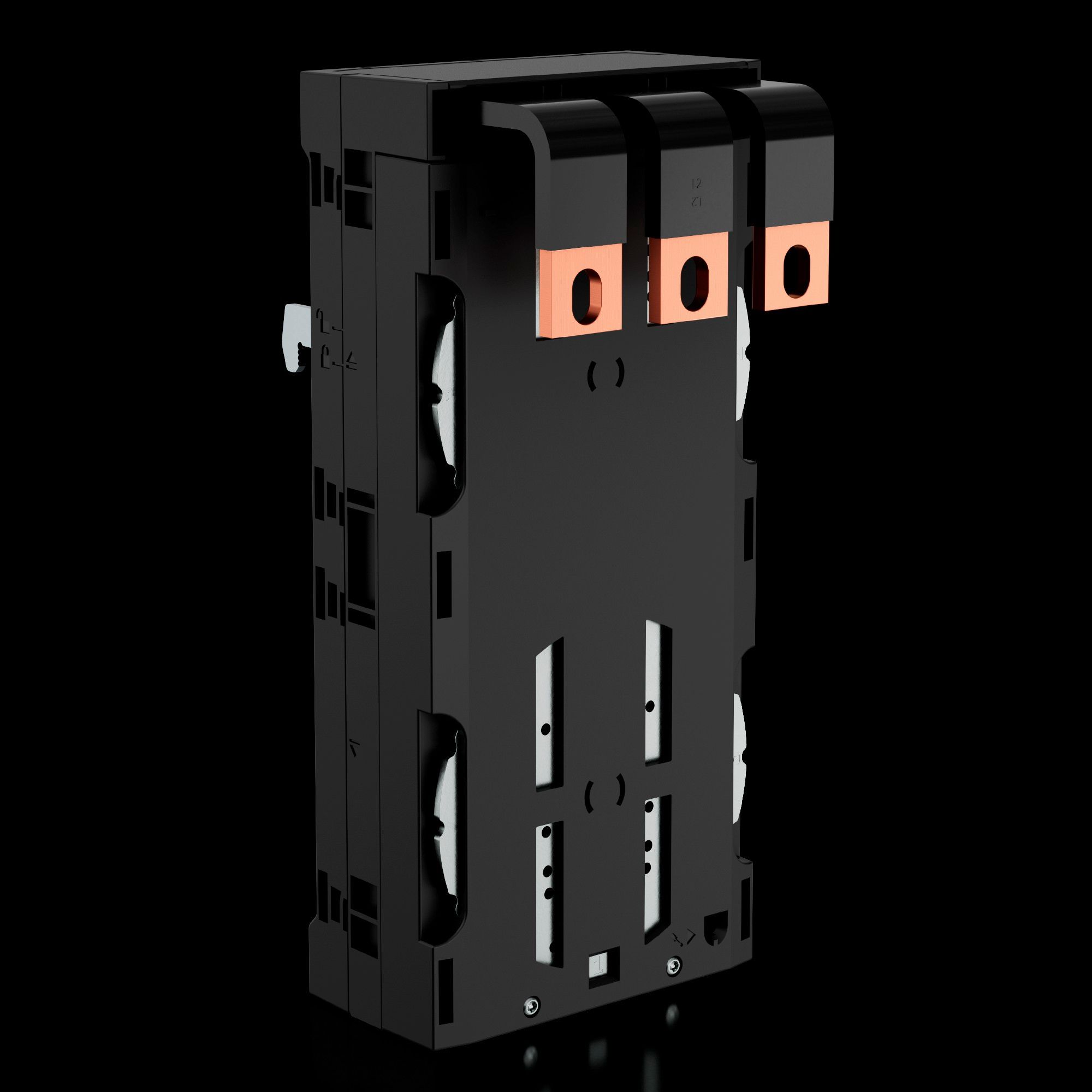

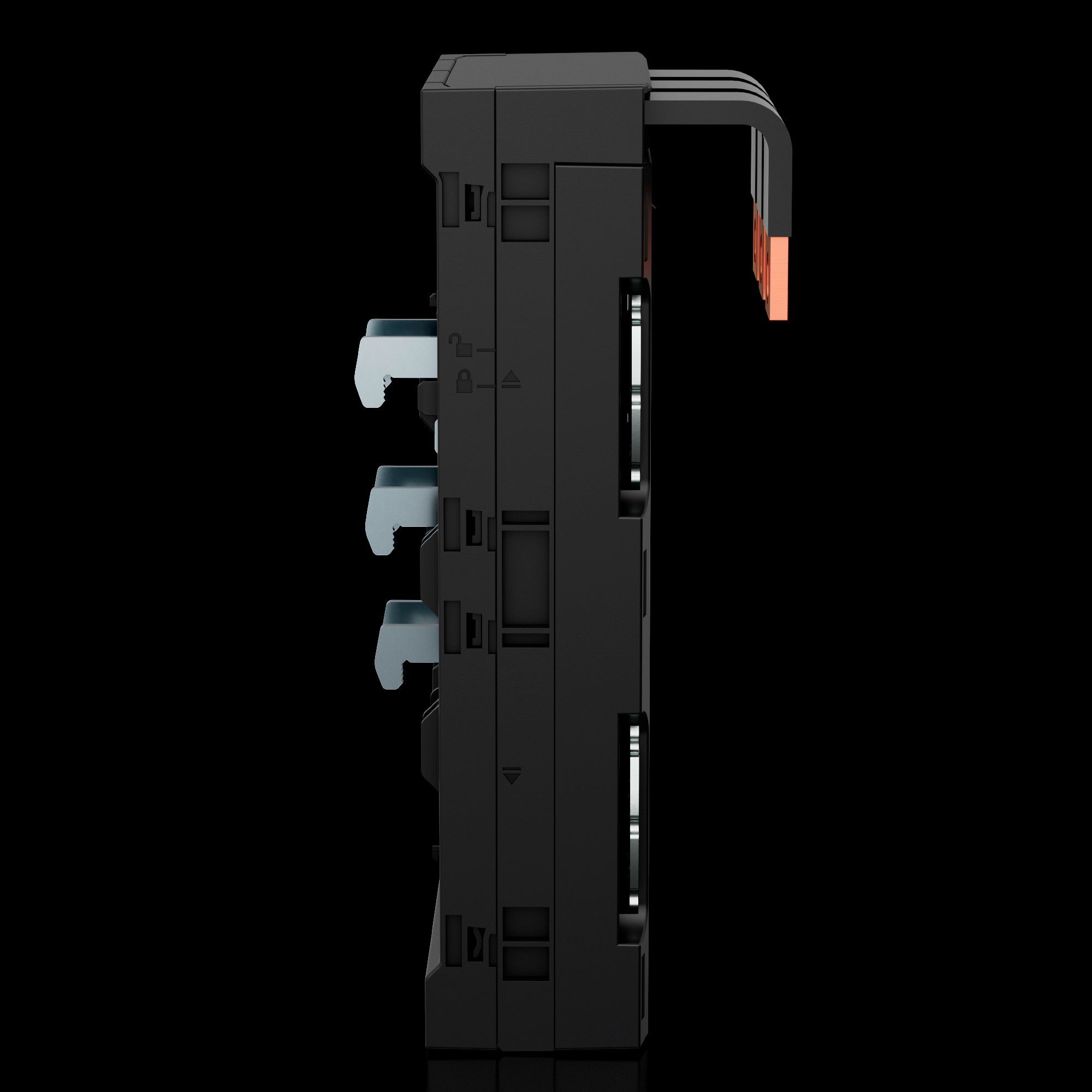

- RiLineX CB-Geräteadapter (3-polig, max. 400 A) für 60 mm Sammelschienensysteme. Die Gerätebreite 140 mm. Durch das "Easy-Fix"-Konzept können Adapter- und Schaltermontage unabhängig voneinander durchgeführt werden. Dieses Konzept ist für alle gängigen Hersteller verfügbar. Der Adapter verfügt über eine werkzeuglose Aufrastmontage. Der Leitungsabgang kann individuellen Erfordernissen durch einfachen Umbau des Abgangs unten oder oben angepasst werden.
- Dokumentationen
- Auswahlhilfe
- Anleitung
- Kurzanleitung
- Sicherheitshinweis
RiLineX CB-Geräteadapter (Easy-Fix)
CB-Geräteadapter zum Aufbau von Kompaktleistungsschalter
auf 60 mm Sammelschienensystemen.
Die Einstellung des Schalter Bohrbildes zu dessen
Befestigung erfolgt bedienungsfreundlich über
zwei im Adapter integrierte Einstellscheiben.
Für Spannungen bis 690 V AC und 690 V DC.
Mit IEC- und UL-Zulassung.
Produktdaten
Polzahl: 3-polig
Schienenbreite: 15/20/30 mm
Schienendicke: 5/10 mm
Bemessungsstrom: 400 A
Anschlussleiter: 174 mm²
Leitungsabgang: oben/unten
Abmessungen: 145 mm x 325 mm x 76 mm (BxHxT)
Hersteller: Rittal GmbH & Co. KG
Typ: 9360525
