- Artikel-Nummer:
- RX 9360.805
- Ausführung
- mit elektronischer Sicherungsüberwachung (ESÜ)
- Nutzen
- Sichere Kontaktierung der Sicherungseinsätze (ohne Schraubkappen)
- Aufrastmontage und einfache Einstellung auf Sammelschienenstärke 5/10 mm
- Optische LED-Sicherungsüberwachung
- Spannungsprüfung durch separate Öffnung
- Wartungsfreier Zugfederanschluss bis 16 mm²
- Vollständiger Berührungsschutz ohne weiteres Zubehör wie Schraubkappen
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94-V0
- Farbe
- RAL 35745
RAL 9005
- Lieferumfang
- 4 Reitersicherungselemente
12 Reduzierstücke für Sicherungen D 01
- Leitungsabgang
- unten
- Polzahl
- 3-polig
- Passend für Sammelschienensystem
- RiLineX
- RiLine60
- Abmessung
- Breite: 36 mm
Höhe: 263 mm
Tiefe: 123,5 mm
- Anschluss von Rundleitern, feindrähtig mit Aderendhülse
- 1,5 ‐ 16 mm²
- Anschluss von Rundleitern, feindrähtig mit Aderendhülse AWG
- AWG 16 ‐ AWG 6
- Anschluss von Rundleitern, mehrdrähtig
- 1,5 ‐ 16 mm²
- Anschluss von Rundleitern, mehrdrähtig AWG
- AWG 16 ‐ AWG 6
- Passend für Sammelschienen
- Höhe: 5, 10 mm
- Passend für Sammelschienen
- 15 x 5/10 mm
- 20 x 5/10 mm
- 30 x 5/10 mm
- Bemessungsspannung
- 400 V AC
- Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Normen
- IEC/DIN EN 60 947-3
- Bemessungsisolationsspannung Ui
- 1.000 V
- Verlustleistung (max.)
- 5,5 W
- Schutzart IP nach IEC 60 529
- IP 2XB
- Betriebs-Luftfeuchtigkeit max
- 90 %
- Betriebstemperaturbereich
- -5 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Gebrauchskategorie
- AC-21B (400 V/100 A)
- Sicherungseinsätze
- D 02-E 18
- Verpackungseinheit
- 4 Stück
- Nettogewicht
- 1,796 kg
- Bruttogewicht
- 1,8 kg
- Kupferanteil (kg/Stück)
- 0,07
- Zolltarifnummer
- 85369095
- ETIM 9
- EC001644
- Produktbeschreibung
-

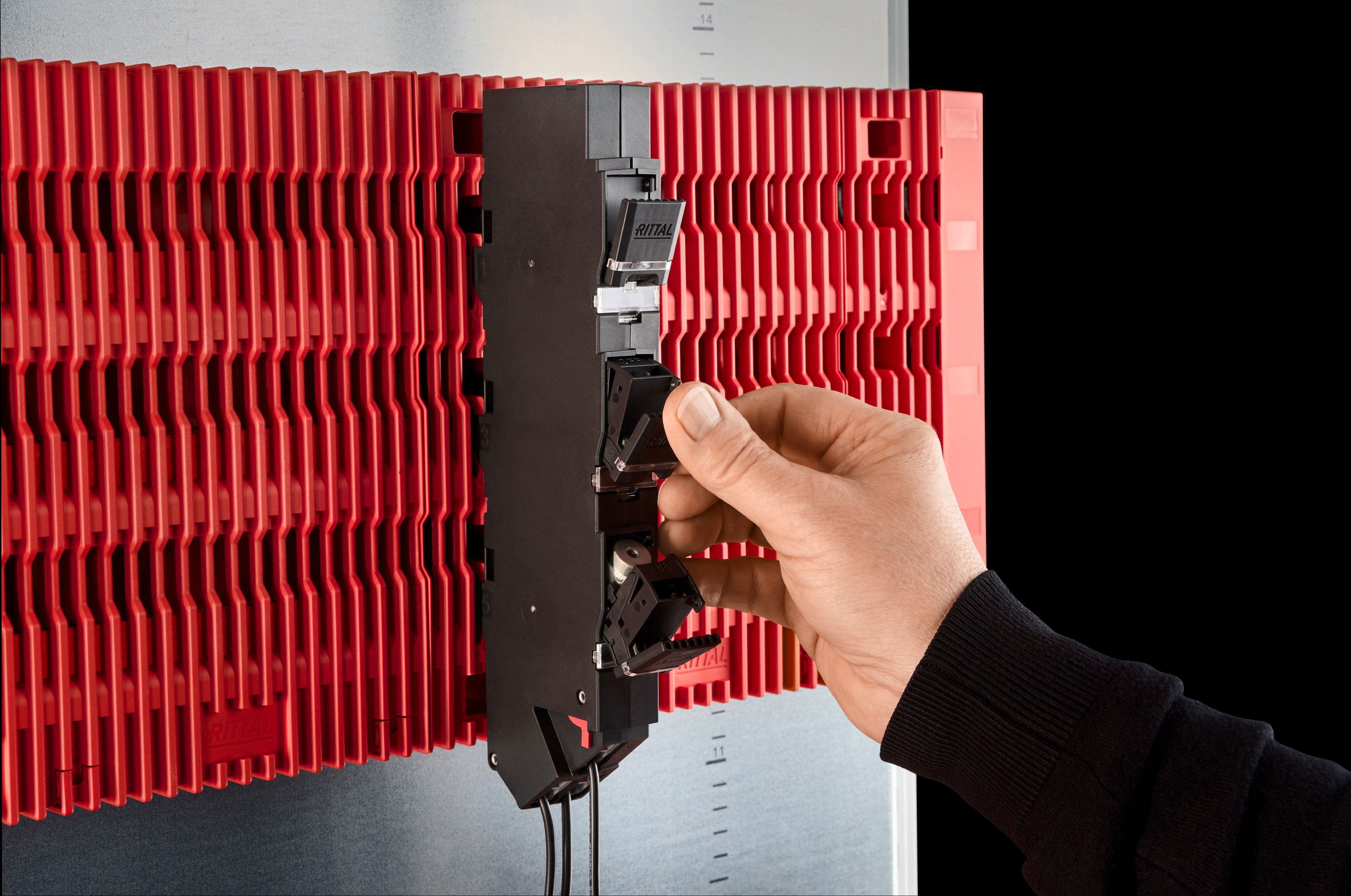

RX Reitersicherungselement 63 A, 3-polig, D 02-E 18, mit LED und Sicherungsüberwachung, B: 36 mm
