- Artikel-Nr.:
- RX 9360824
- Nutzen
- Sichere Kontaktierung der Sicherungseinsätze (ohne Schraubkappen)
- Aufrastmontage und einfache Einstellung auf Sammelschienenstärke 5/10 mm
- Optische LED-Sicherungsüberwachung
- Spannungsprüfung durch separate Öffnung
- Wartungsfreier Zugfederanschluss bis 16 mm²
- Vollständiger Berührungsschutz ohne weiteres Zubehör wie Schraubkappen
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94 - Grundfarbe
- RAL 35745
- RAL 9005
- Lieferumfang
- 4 Sicherungslasttrennschalter
12 Reduzierstücke für Sicherungen D 01 - Anschlussart (elektrisch)
- Zugfederklemme
- Bemessungsstrom max.
- 63 A
- Leitungsabgang
- unten
- Polzahl
- 3-polig
- Passend für Sammelschienensystem
- RiLineX
- RiLine60
- Abmessung
- Breite: 35,8 mm
Höhe: 263 mm
Tiefe: 104,2 mm - Passend für Sammelschienen
- 15 x 5/10 mm
- 20 x 5/10 mm
- 30 x 5/10 mm
- Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Normen
- IEC/DIN EN 60 947-3
- Bemessungsisolationsspannung Ui
- 800 V
- Verlustleistung max.
- 5,5 W
- Schutzart IP nach IEC 60 529
- IP 2XB
- Betriebs-Luftfeuchtigkeit max.
- 90 %
- Betriebstemperaturbereich
- -5 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Gebrauchskategorie
- AC-22B (400 V/100 A)
- Sicherungseinsätze
- D 02-E 18
- Verpackungseinheit
- 4 Stück
- Nettogewicht
- 2,232 kg
- Bruttogewicht
- 2,236 kg
- Kupferanteil (kg/Stück)
- 0,105
- Zolltarifnummer
- 85365080
- ETIM 9
- EC001040
- Produktbeschreibung

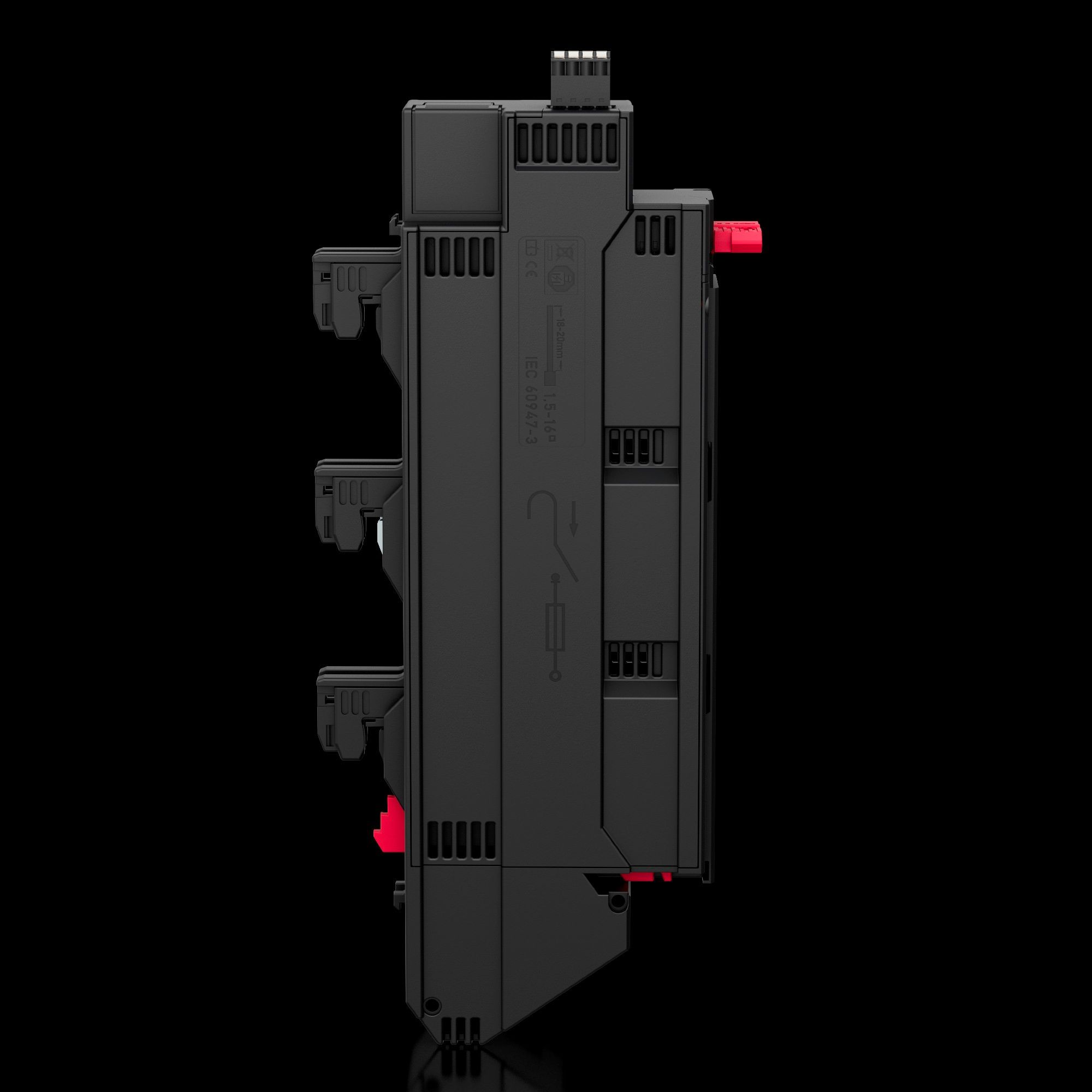

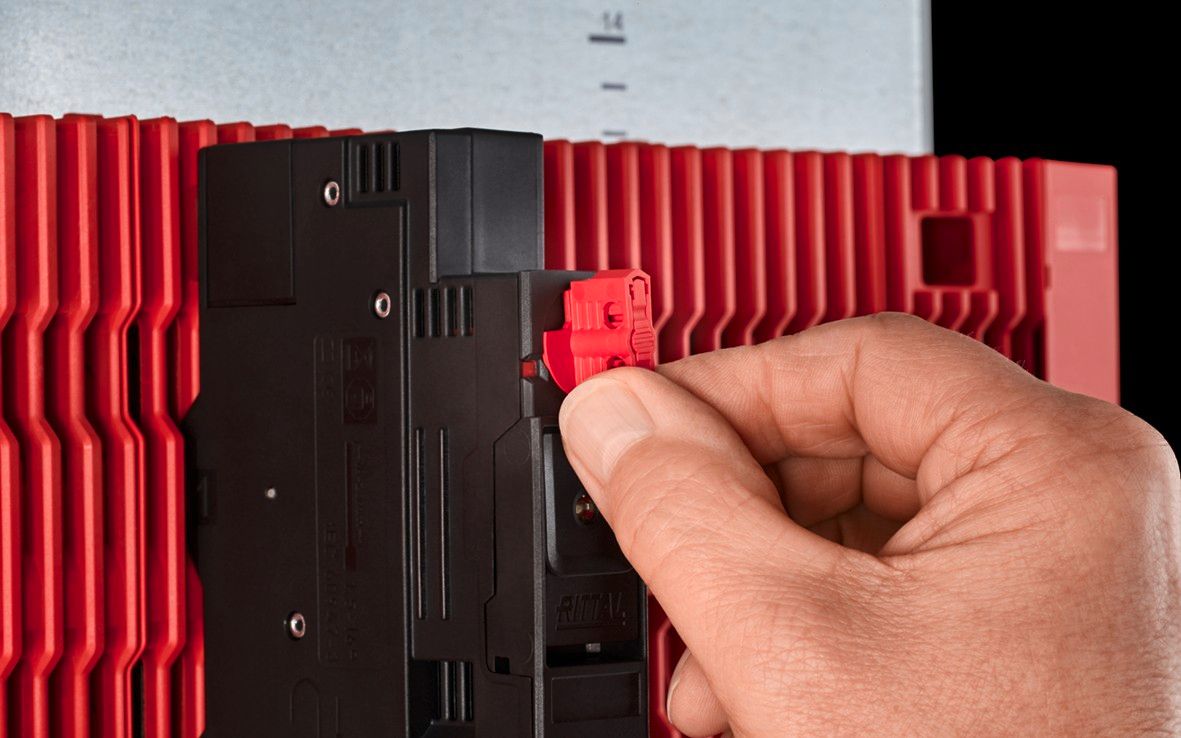

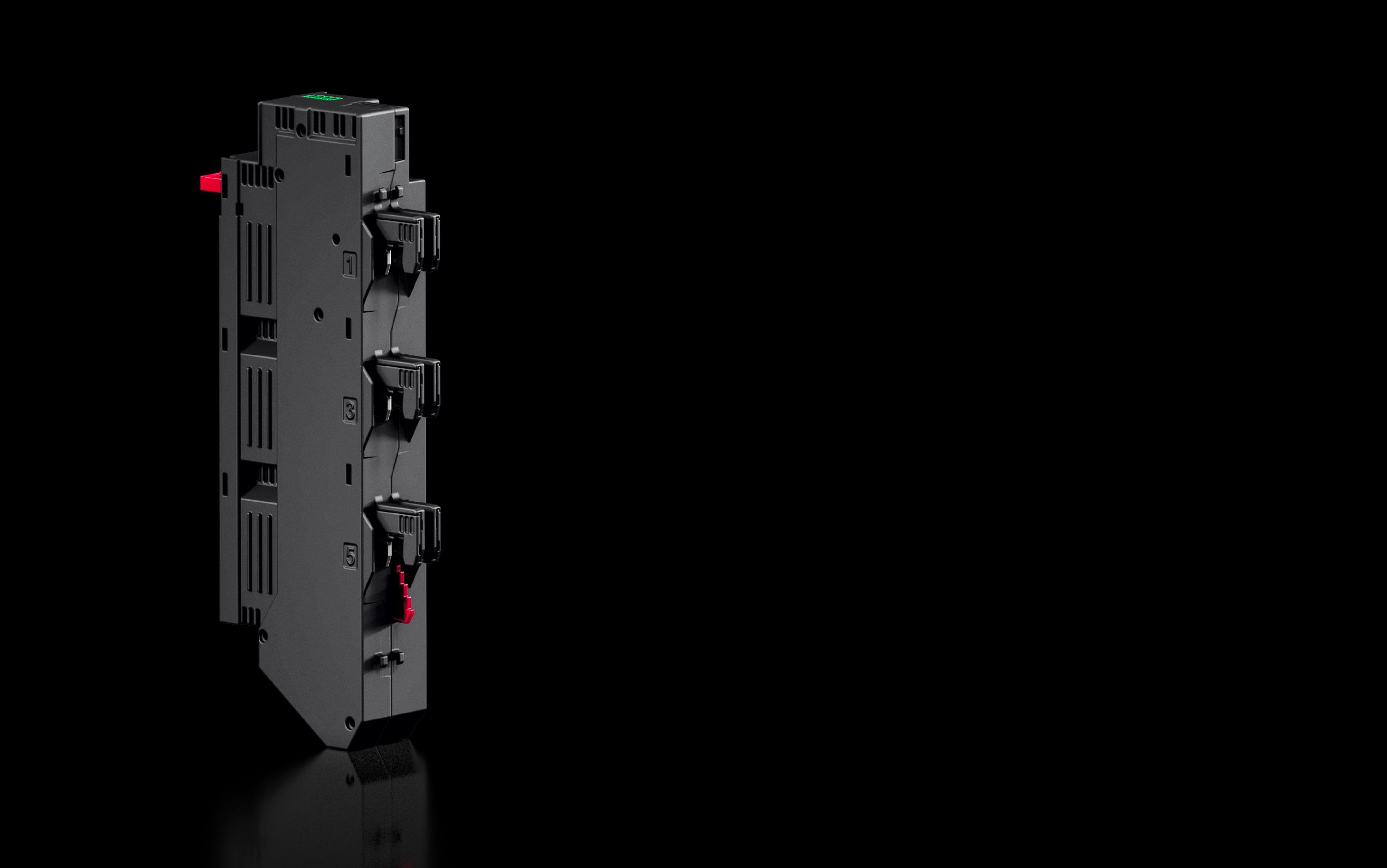

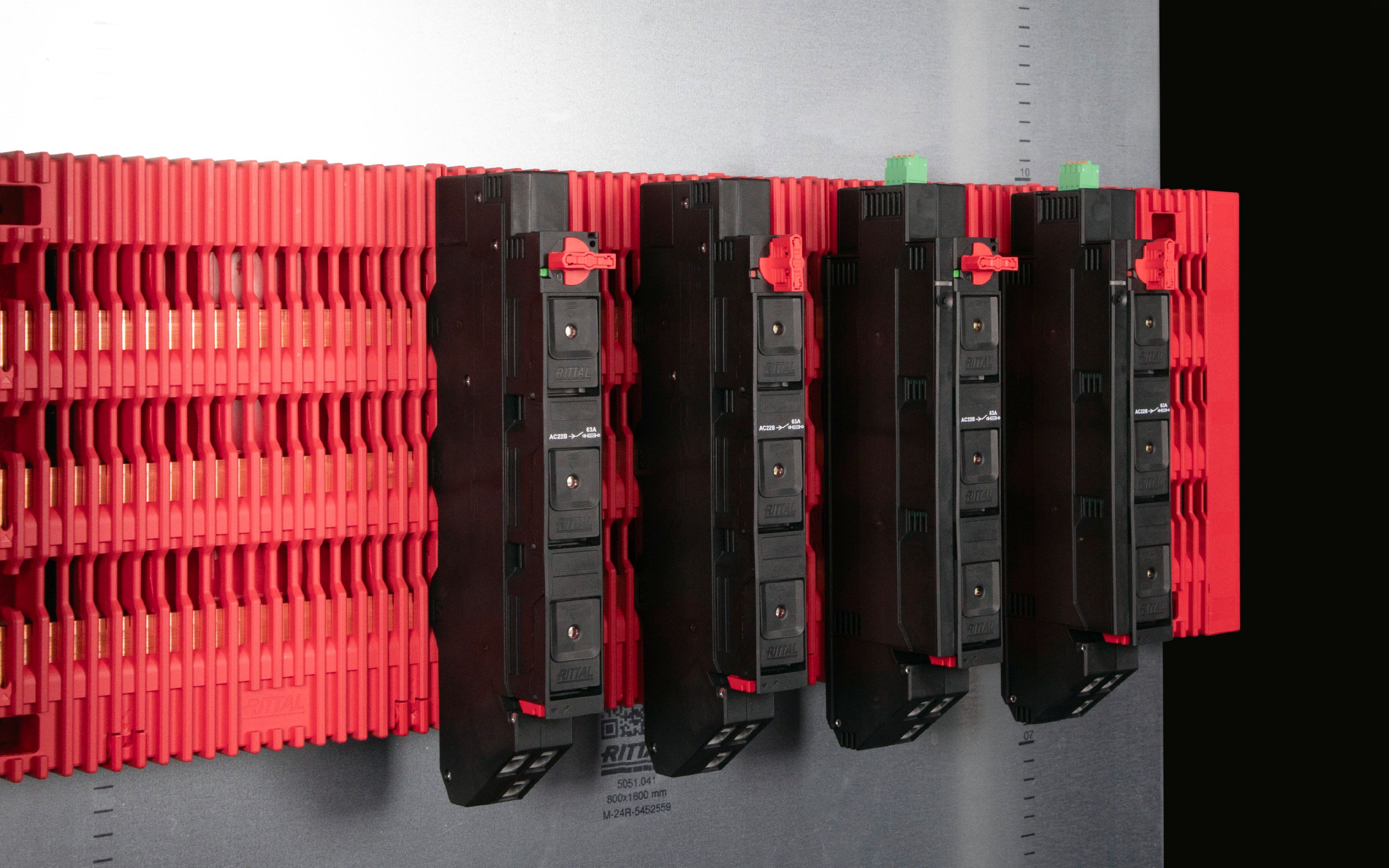

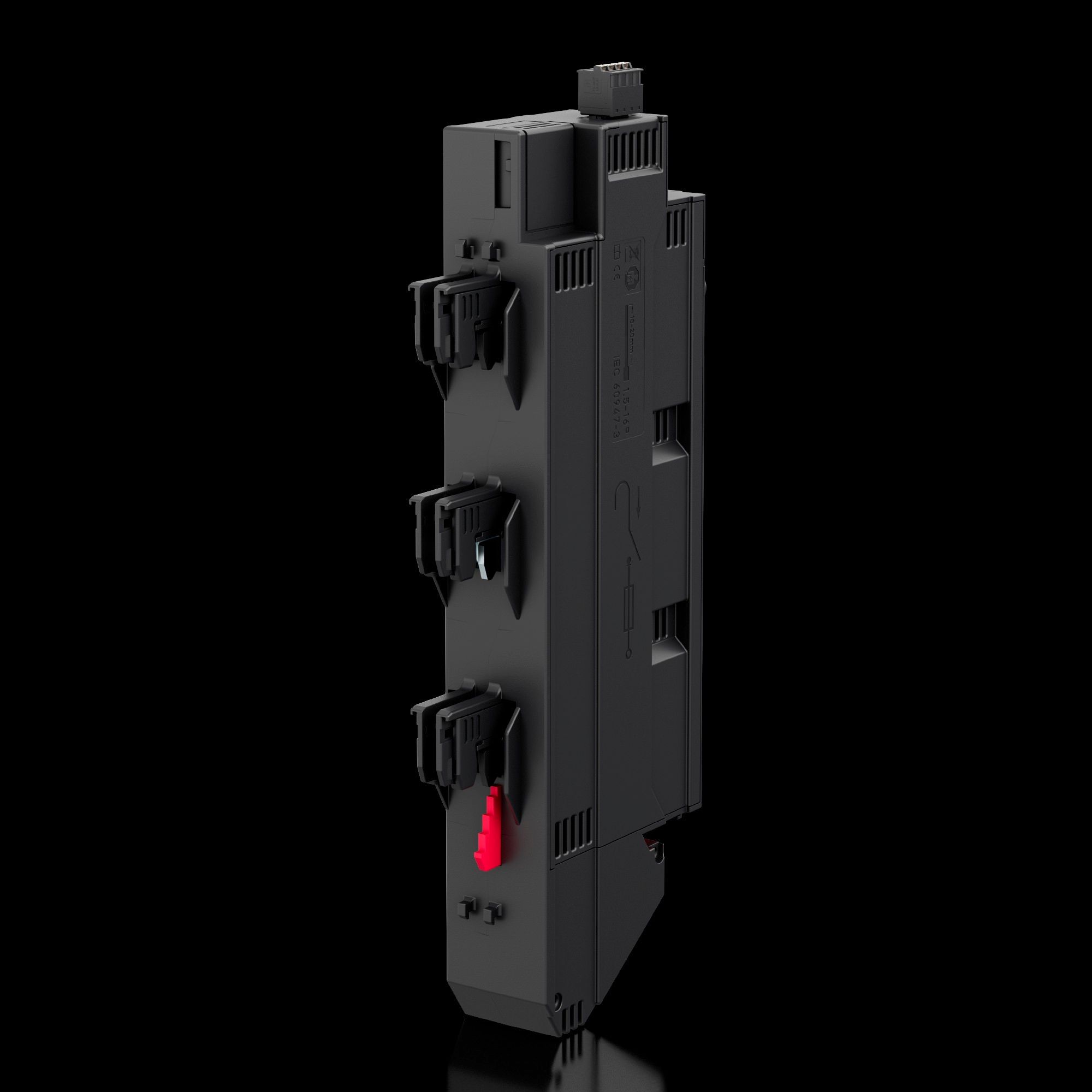

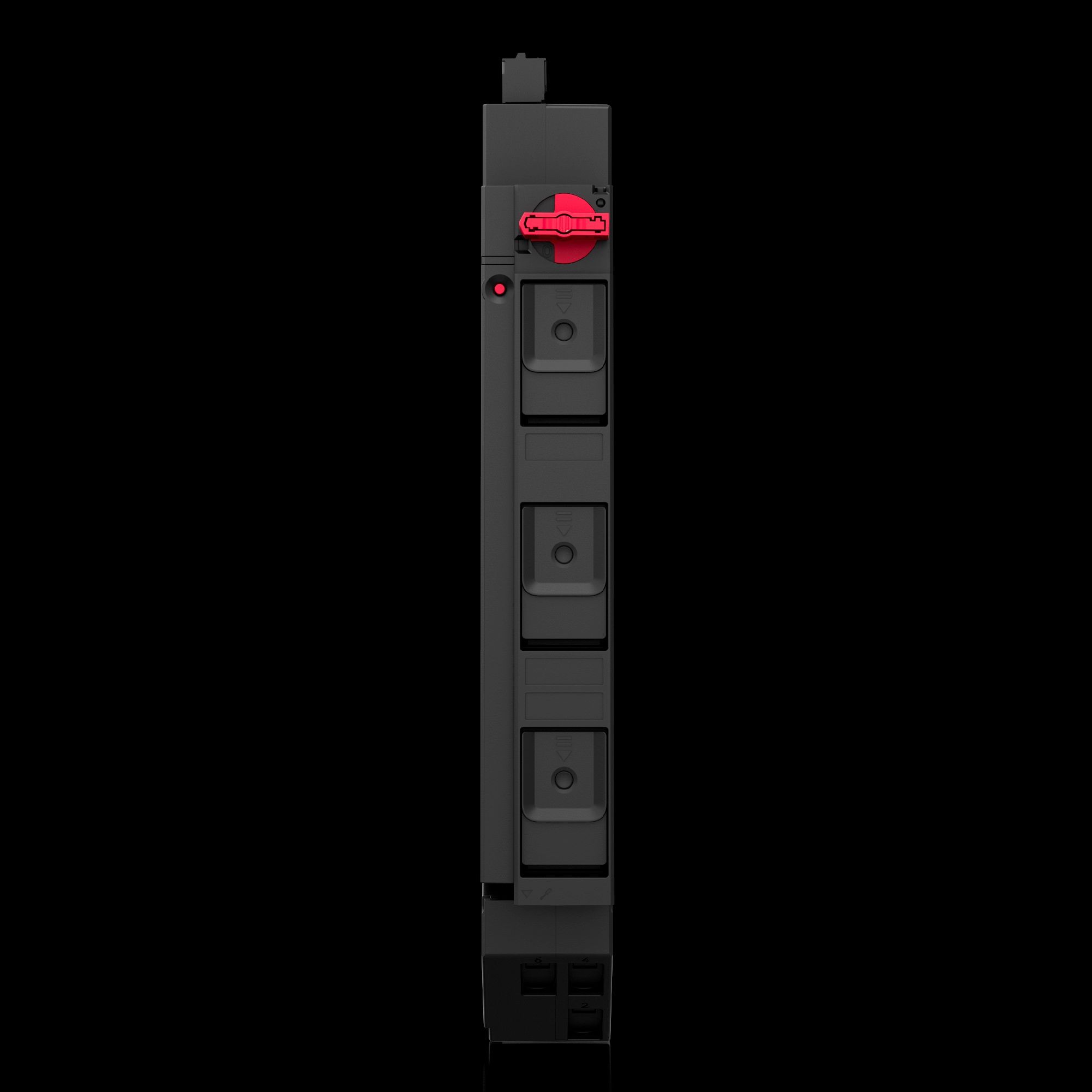

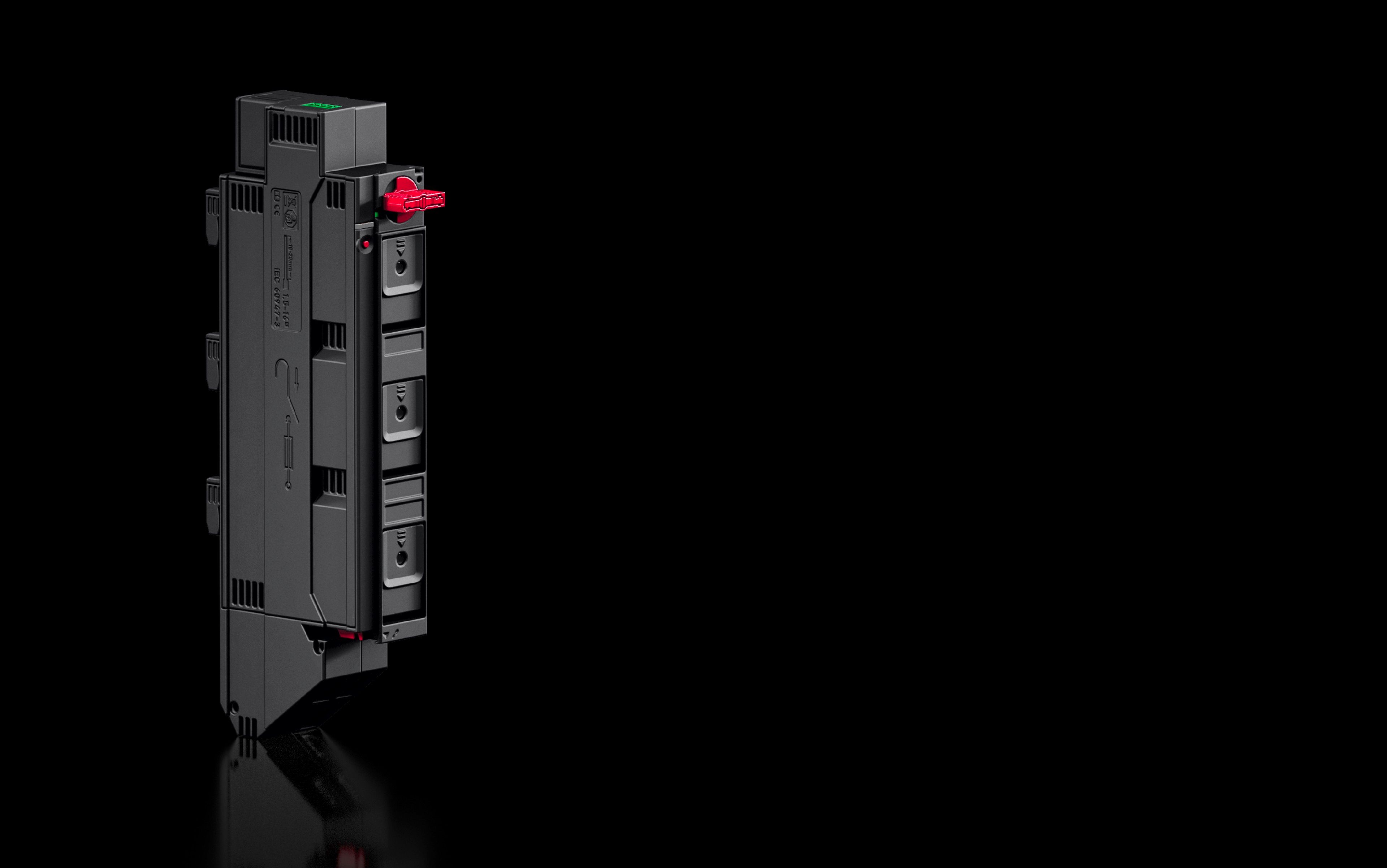

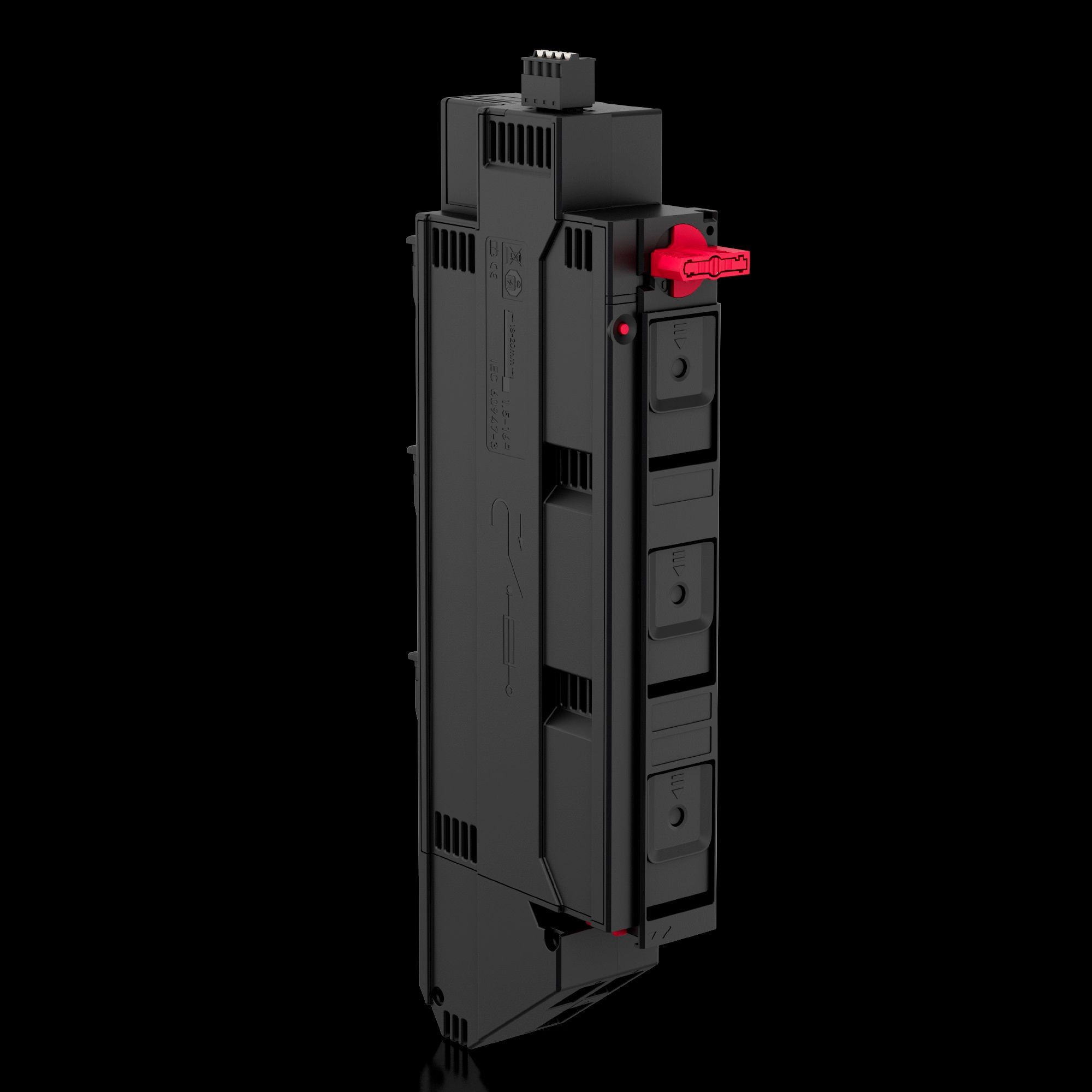

- RiLineX Sicherungslasttrennschalter für 60 mm Sammelschienensysteme. Zur Verwendung mit D 01 (über Passring) und D 02 Schmelzsicherungen (max. 63 A). Ebenfalls zur Verwendung mit 10 x 38 mm Zylindersicherungen mittels mitgelieferten Haltefedern geeignet. Integrierte optische LED-Sicherungsüberwachung sowie elektronische Sicherungsüberwachung mit Meldekontakten. Der Schalter ist in der Ein- und Ausschaltstellung abschließbar. Für den erleichterten Leiteranschluss sorgen Zugfederklemmen bis 16 mm² im Winkel von 45°. Das Gerät eignet sich für eine werkzeuglose Aufrastmontage mit semi-automatischer Schienenanpassung für 5 und 10 mm.
- Erklärungen
- Konformitätserklärung
- Dokumentationen
- Anleitung
- Kurzanleitung
- Sicherheitshinweis
RiLineX Reitersicherungselement (Typ D-Switch mit ESÜ)
Reitersicherungselement für die Aufnahme von
Schmelzsicherung der Größen D01 (mit Reduzierfeder),
D02 (E18) und 10x38 (mit Reduzierfeder).
Sicherungseinsätze werden über ausschwenkbare Halter
eingesetzt.
Stellungsanzeige des integrierten Lasttrennschalters
über Meldekontakt
Sicherungsüberwachung mit LED.
Leiteranschluss über Zugfederklemmen.
Bemessungsspannung 400 V AC.
Mit UL Zulassung.
Produktdaten
Polzahl: 3-polig
Schienenbreite: 15/20/30 mm
Schienendicke: 5/10 mm
Bemessungsstrom: 30 A
Anschluss: 1,5 - 6 mm²
Leitungsabgang: unten
Ausstattung: Elektronische Sicherungsüberwachung
Abmessungen: 36 mm x 263 mm x 115 mm (BxHxT)
Hersteller: Rittal GmbH & Co. KG
Typ: 9360824
