- Artikel-Nr.:
- RX 9361315
- Nutzen
- Befestigung auf dem Sammelschienensystem und Kabelanschluss mit nur einer Schraube
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94 - Farbe
- RAL 9005
- Bemessungsstrom Rundleiter
- 1.060 A
- Bemessungsstrom Rundleiter (UL)
- 980 A
- Elektrische Werte UL (SCCR)
- 27,5 kA - 600 V, RMS, unprotected
- 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7
- 100 kA - 600 V, Fuse Class L max. 2000 A, JDDZ/7
- Leitungsabgang
- oben/unten
- Für Schienensysteme mit Mittenabstand
- 60 mm
- Polzahl
- 1-polig
- Passend für Sammelschienensystem
- RiLineX
- RiLine60
- Abmessung
- Breite: 54,1 mm
Höhe: 119,4 mm
Tiefe: 163,4 mm - Anschluss von Rundleitern
- 95 ‐ 300 mm²
- Passend für Sammelschienen
- 15 x 10 mm
- 20 x 10 mm
- 30 x 10 mm
- Bemessungsspannung
- 1.000 V AC
1.500 V DC
600 V AC (UL)
600 V DC (UL) - Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Normen
- IEC/EN 61439-1
- UL 508
- Bemessungsstoßspannung Uimp
- 12 kV
- Bemessungsisolationsspannung Ui
- 1.000 V
- Verlustleistung max.
- 105 W
- Schutzart IP nach IEC 60 529
- IP 2XB
- Betriebs-Luftfeuchtigkeit max.
- 90 %
- Betriebstemperaturbereich
- -5 °C...55 °C
- Lagertemperaturbereich
- -25 °C...75 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...90 %
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 0,8 kg
- Bruttogewicht
- 0,892 kg
- Zolltarifnummer
- 85369010
- ETIM 9
- EC001531
- Produktbeschreibung

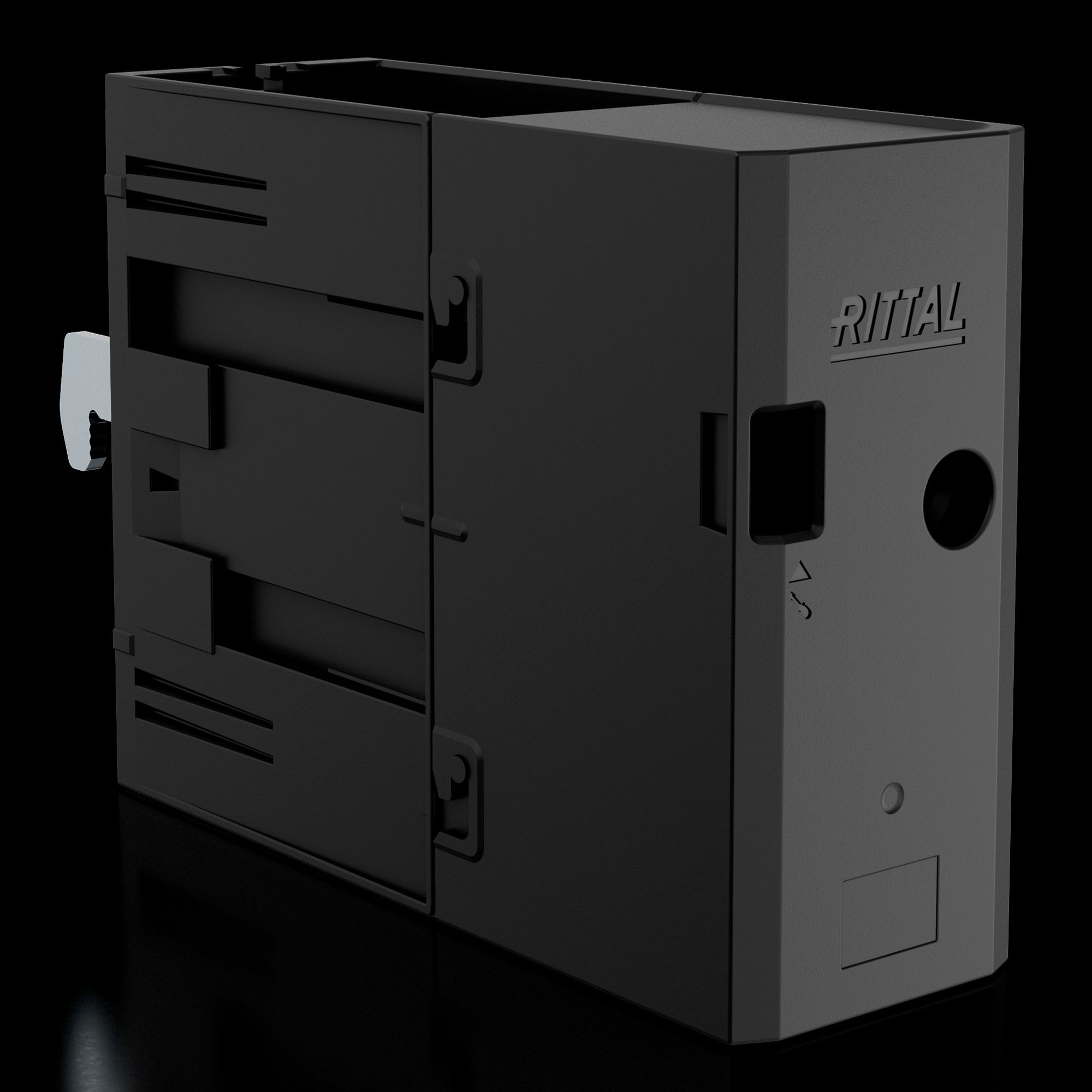

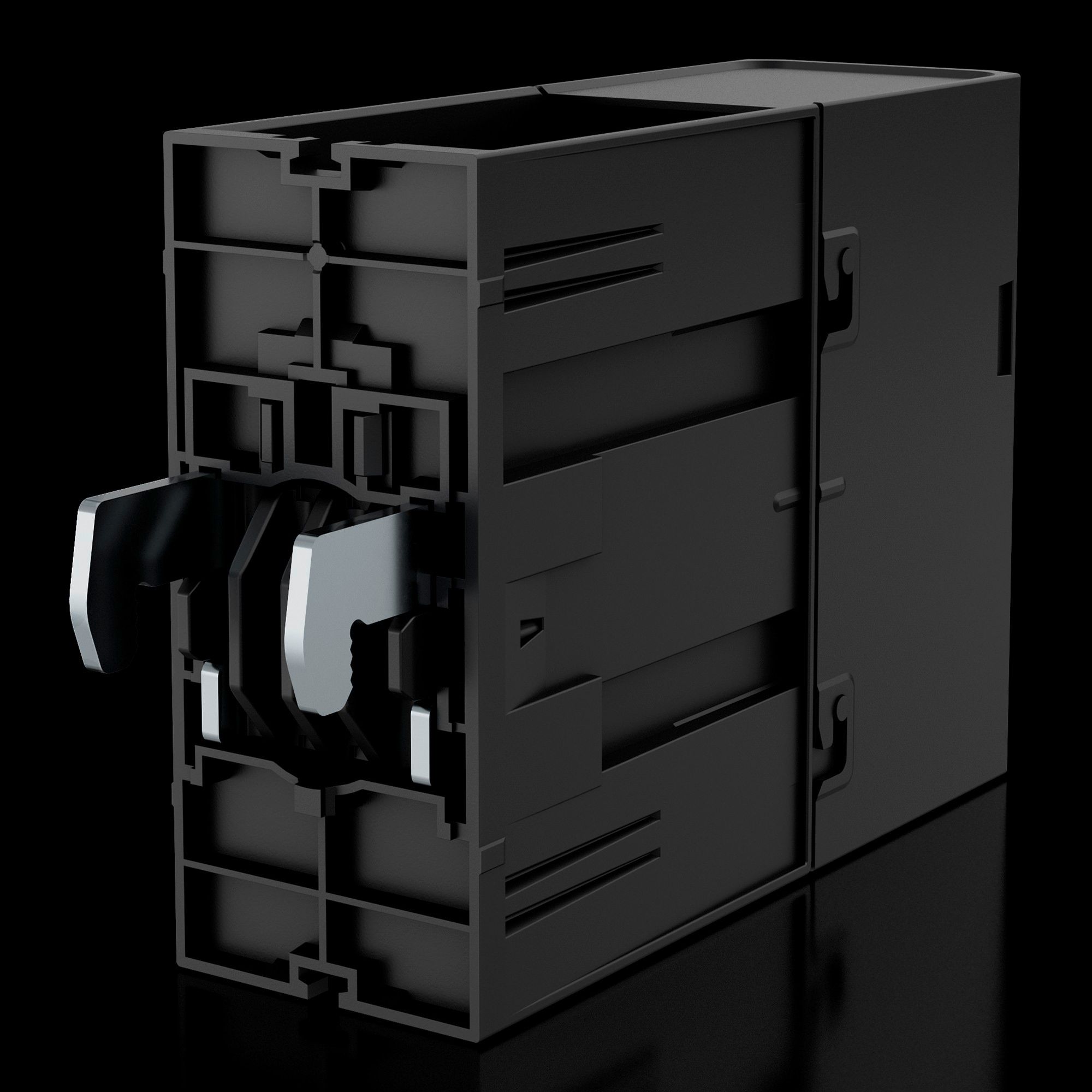

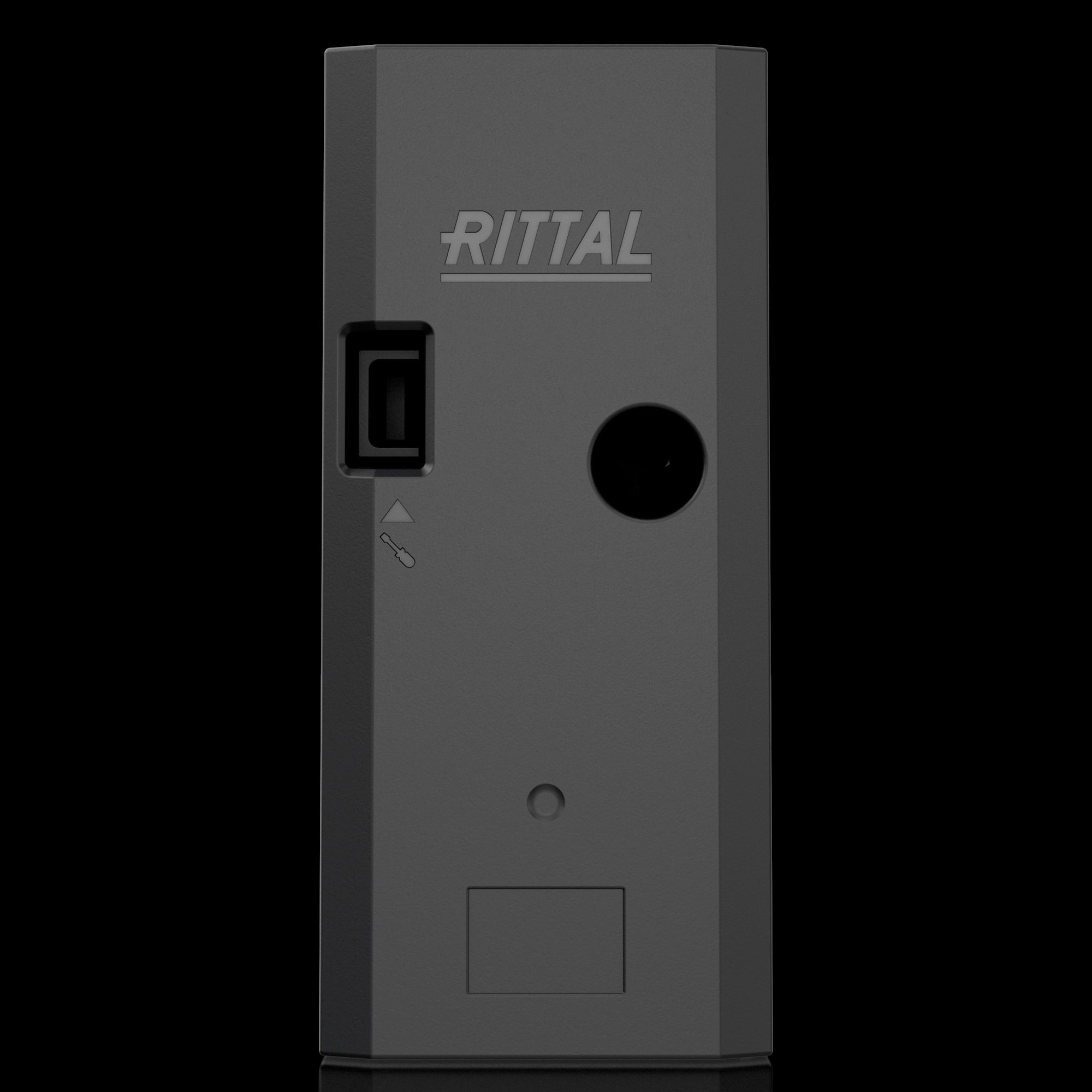

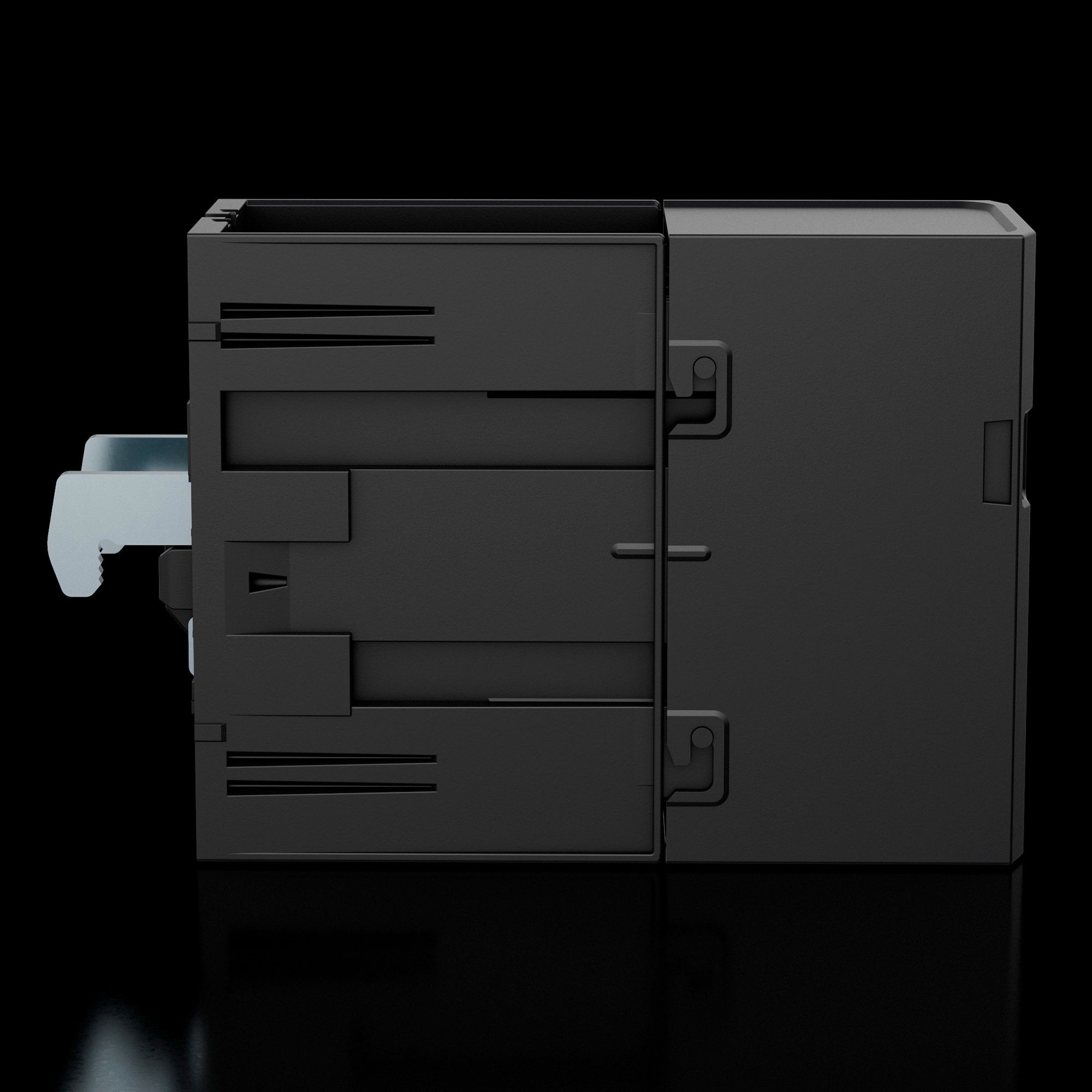

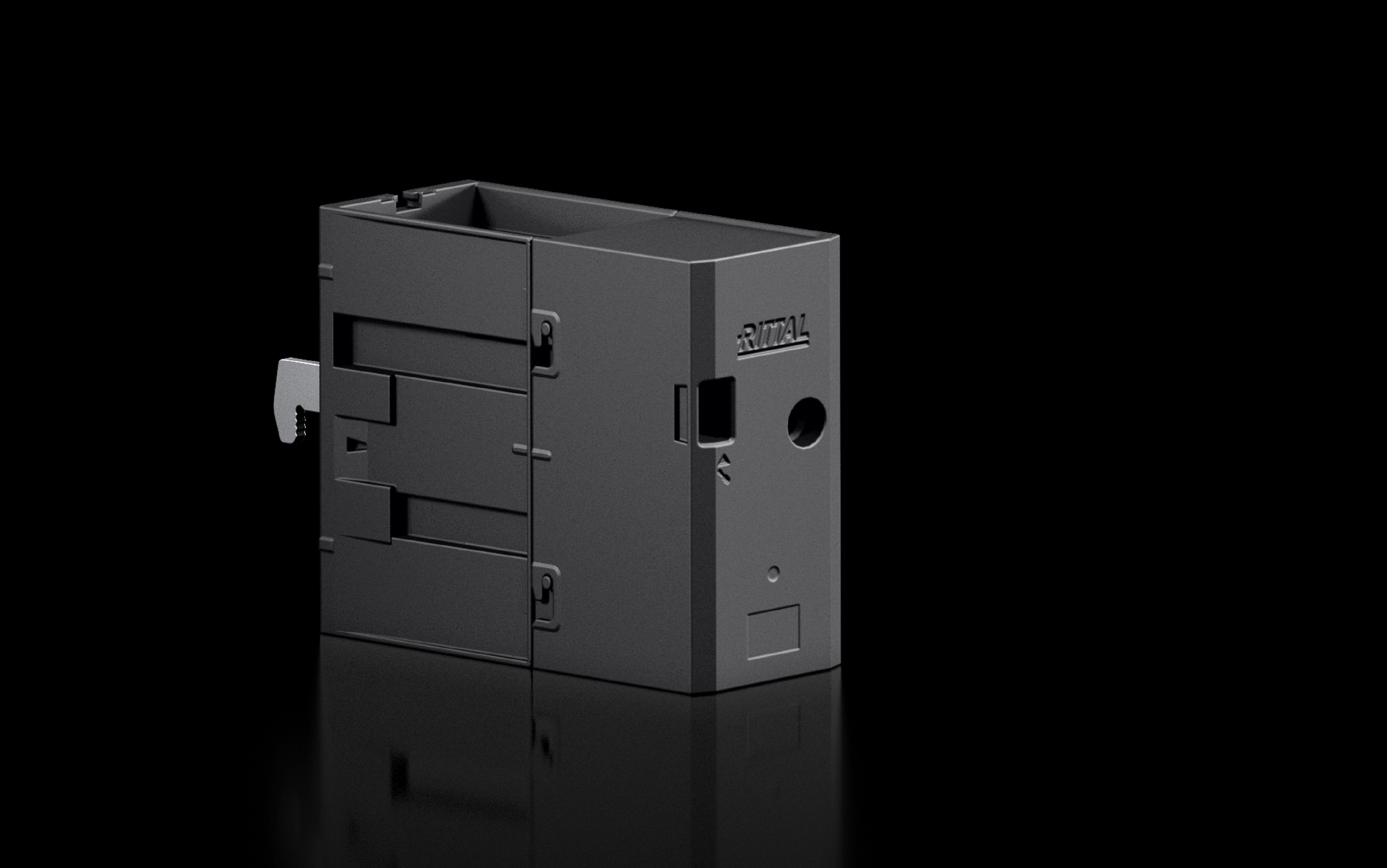

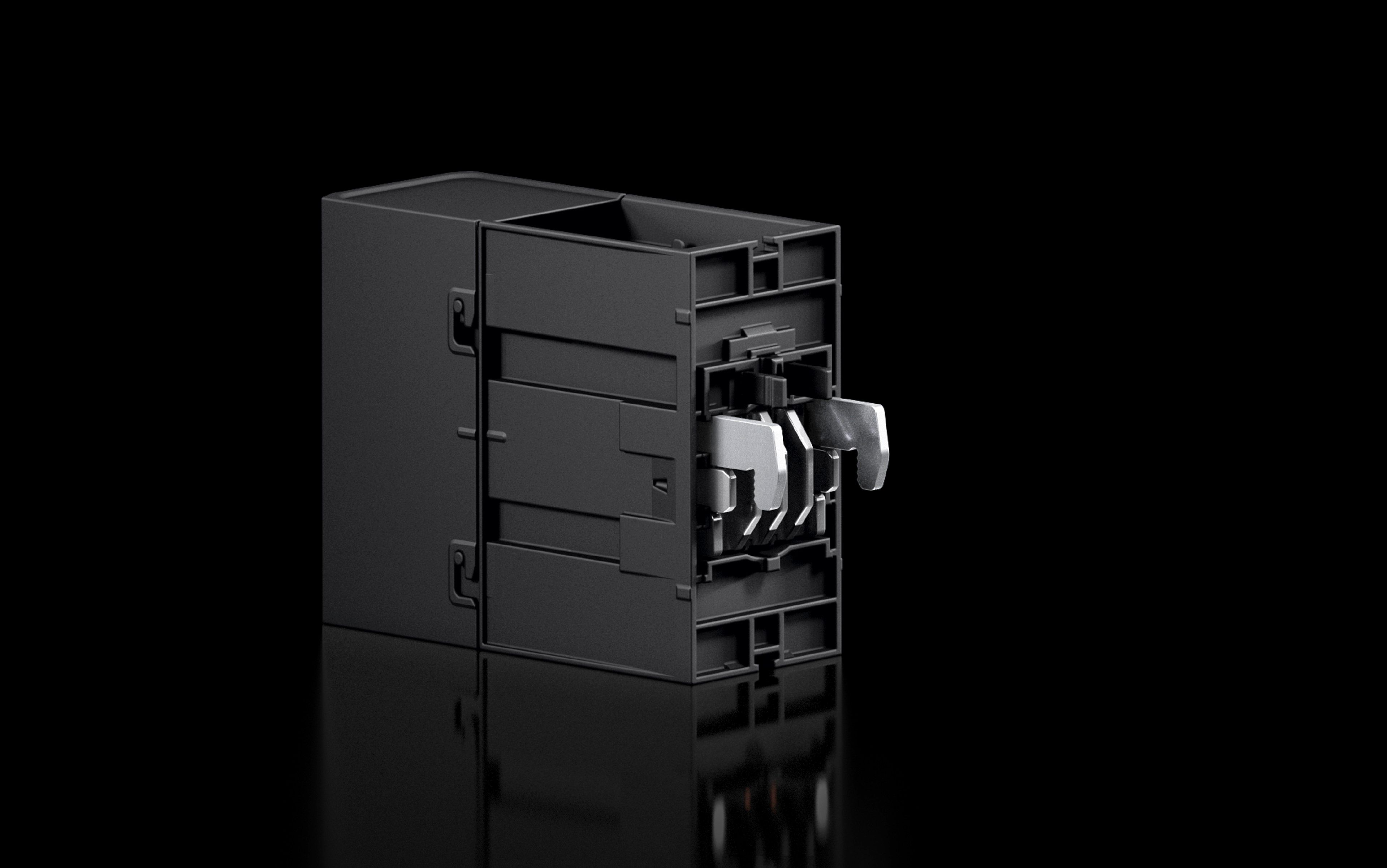

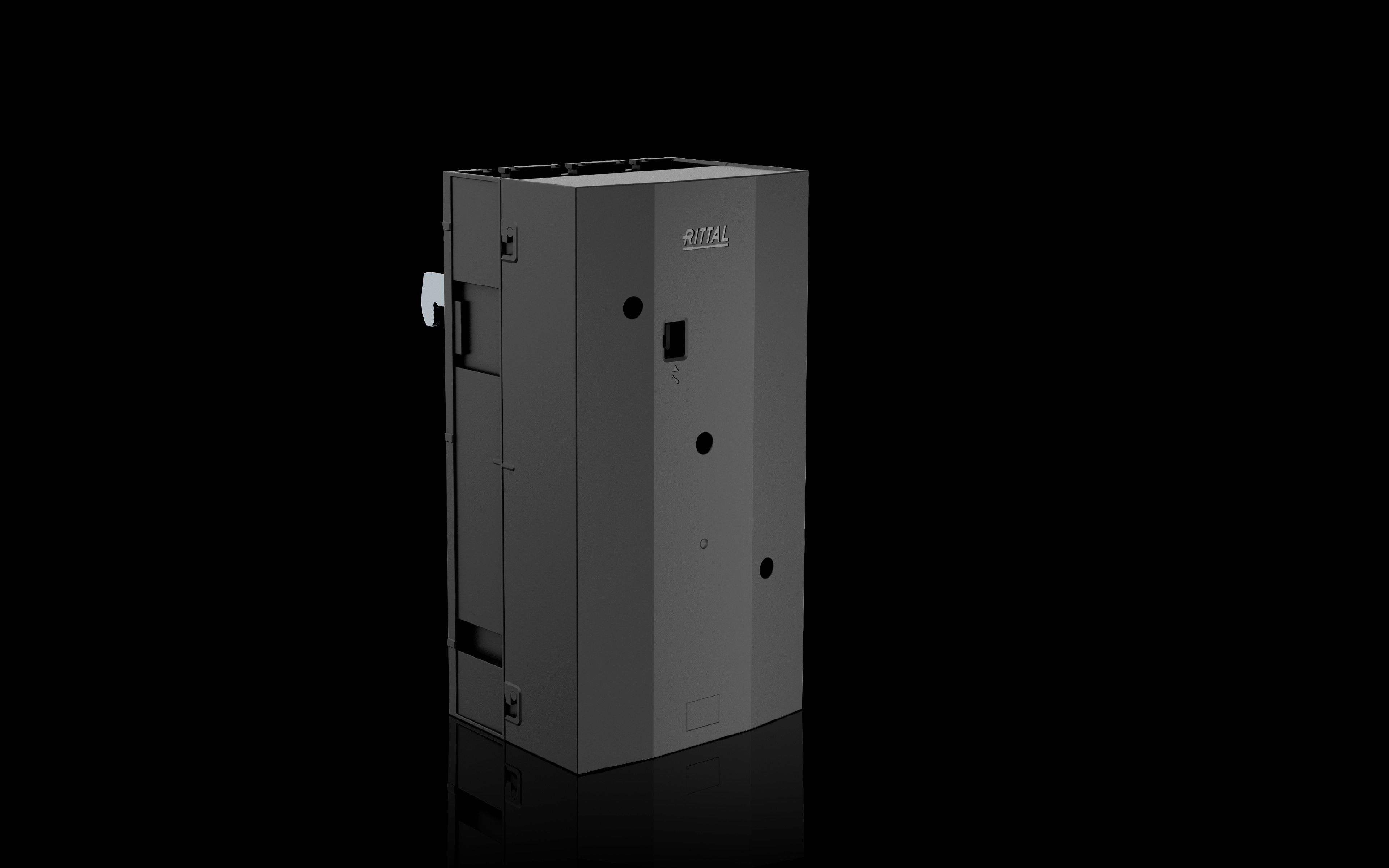

- RiLineX Anschlussadapter für 60 mm Sammelschienensysteme. Passend für Doppelanschluss (Rund-/Sektorleiter). Phasenabstand frei wählbar. 1-polig für L1/L2/L3/N.
- Dokumentationen
- Anleitung
- Kurzanleitung
- Sicherheitshinweis
RiLineX Anschlussadapter (1060 A)
Anschlussadapter zur Einspeisung von 60 mm
Sammelschienensystemen. Das Gerät verfügt über eine
Schraubbefestigung für gleichzeitige Kontaktierung von
Schiene mit Leiter.
Für Spannungen bis 1000 V AC und 1500 V DC.
Mit IEC- und UL-Zulassung.
Produktdaten
Polzahl: 1-polig
Schienenbreite: 15/20/30 mm
Schienendicke: 10 mm
Bemessungsstrom: 1060 A
Querschnitt: max. 300 mm²
Leitungsabgang: oben/unten
Abmessungen: 54 mm x 120 mm x 165 mm (BxHxT)
Hersteller: Rittal GmbH & Co. KG
Typ: 9361315
