- Artikel-Nummer:
- RX 9363.030
- Ausführung
- Für Montageplattenaufbau
- Nutzen
- Deckel: abschließbar und plombierbar
- Spannungsprüfung durch separate Öffnung
- Werkzeugloser Umbau des Leitungsabgangs
- Parkposition für vereinfachte Wartungsarbeiten
- Hohe Bemessungsspannung 800 V ready
- Alle Varianten auch mit elektronischer Sicherungsüberwachung
- Material
- Polyamid (PA 6)
Brandverhalten gemäß UL 94
Kontaktbahnen: Elektrolytkupfer, versilbert
- Farbe
- RAL 9005
RAL 35745
- Für Montageplattenaufbau
- Ja
- Leitungsabgang
- oben/unten
- Anschlussart (elektrisch)
- Rahmenklemme
- Bemessungsisolationsspannung Ui
- 1.000 kV
- Bemessungsbetriebsstrom max.
- 160 A
- Bemessungsbetriebsspannung
- 690 V AC
- Für NH-Größe
- 00
- Prüfgrundlage
- IEC/DIN EN 60 947-3
- DIN EN 60 269-2 (Sicherungseinsätze)
- Abmessung
- Breite: 106 mm
Höhe: 194 mm
Tiefe: 84 mm
- Anschluss von Rundleitern
- 1,5 ‐ 16 mm²
- Betriebstemperaturbereich
- -5 °C...35 °C
- Lagertemperaturbereich
- -25 °C...70 °C
- Polzahl
- 3-polig
- Gebrauchskategorie
- AC-23B (400 V/100 A)
- AC-22B (500 V/100 A)
- AC-21B (690 V/100 A)
- DC-22B (250 V/100 A)
- Verschmutzungsgrad
- 3
- Schutzart IP nach IEC 60 529
- IP 2XB
- Anschluss von Rundleitern, feindrähtig ohne Aderendhülse
- 1,5 ‐ 95 mm²
- Anschluss von Rundleitern, feindrähtig mit Aderendhülse
- 1,5 ‐ 95 mm²
- Verlustleistung (max.)
- 16 W
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 0,809 kg
- Bruttogewicht
- 0,829 kg
- Kupferanteil (kg/Stück)
- 0,268
- Zolltarifnummer
- 85369095
- ETIM 9
- EC001040
- Produktbeschreibung
-

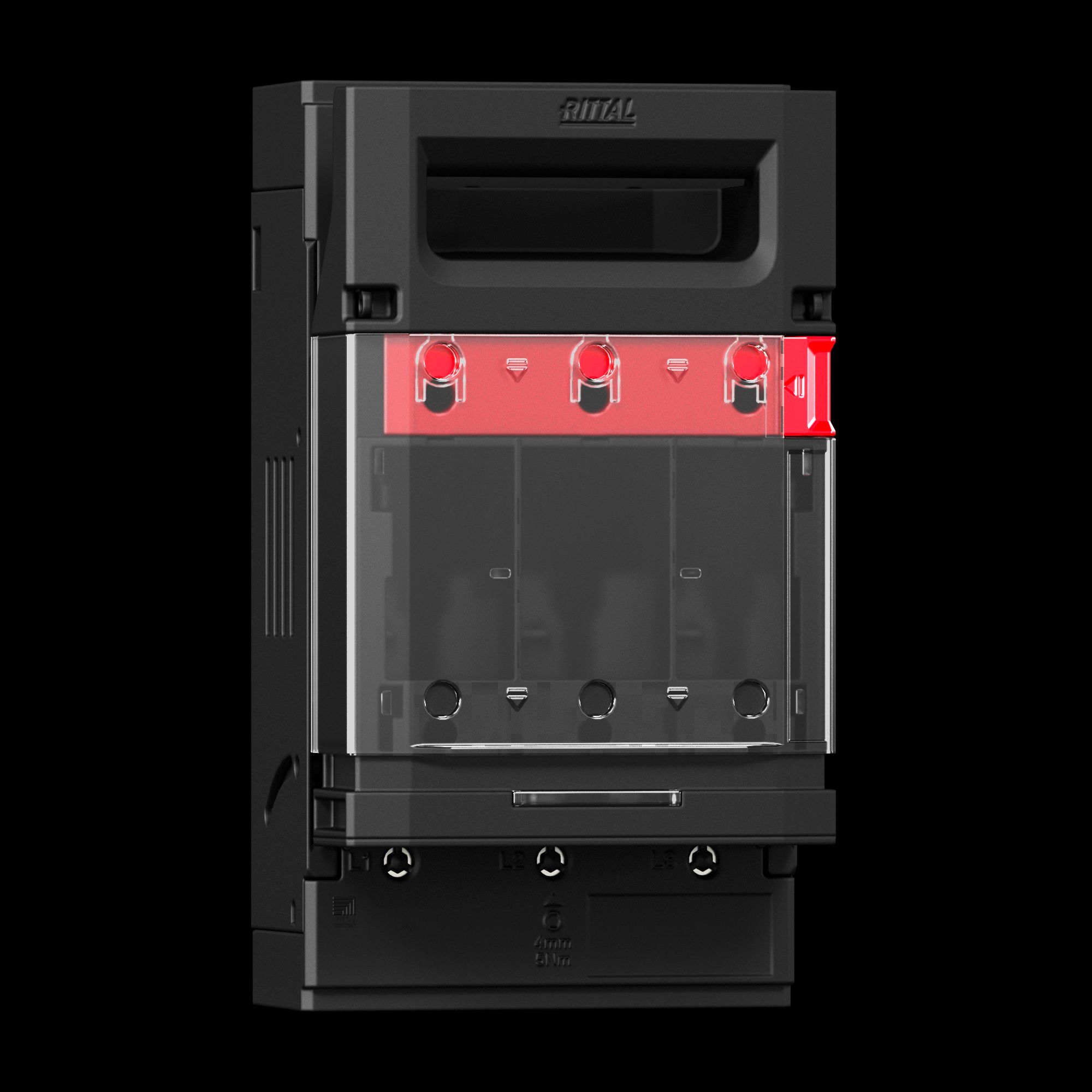

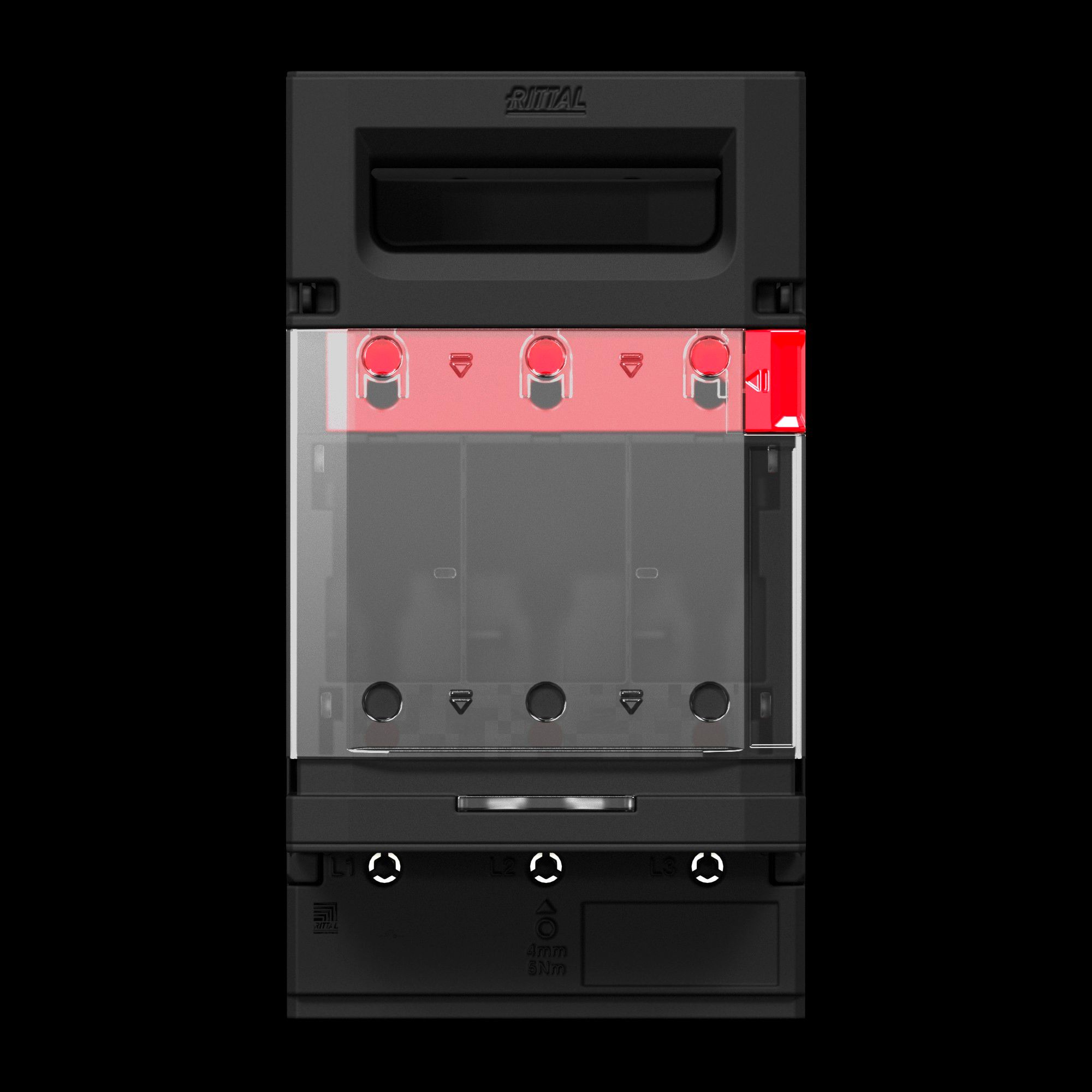

RX NH-Sicherungslasttrenner Gr. 00, 160 A, 3-polig, Rahmenklemme, Montageplattenaufbau
