- Artikel-Nummer:
- SE 5830.680
- Material
- Gehäuse: Stahlblech 1,5 mm
Tür: Stahlblech, 2,0 mm
Rückwand: Stahlblech, 1,5 mm
Boden: Stahlblech, 1,5 mm
Montageplatte: Stahlblech, 3,0 mm - Oberfläche
- Gehäuse, Tür und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Montageplatte: verzinkt
Boden: tauchgrundiert und pulverbeschichtet, Strukturlack - Farbe
- RAL 7035
- Lieferumfang
- Gehäuse oben und seitlich geschlossen
Tür(en)
Türanschlag rechts, auf links wechselbar
Montageplatte
Boden, Flanschplatte(n)
Rückwand, abschraubbar
Verschluss: 3 mm Doppelbart
2 Montageschienen 18 x 39 mm - Abmessung
- Breite: 600 mm
Höhe: 1.800 mm
Tiefe: 400 mm - Abmessungen Montageplatte (B x H)
- 499 mm x 1.696 mm
- Schutzart IP nach EN 60 529
- IP 66
- Schutzart NEMA
- NEMA 4
- Type rating nach UL 50E
- Type 1
- Type 2
- Type 3
- Type 3R
- Type 4
- Type 12
- IK-Code
- IK10
- Anzahl Türen
- 1
- Grundmaterial
- Stahlblech
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 100,5 kg
- Bruttogewicht
- 103,6 kg
- PCF/VE (Cradle-to-Gate)
- 396,2 kg CO2 eq (Cat B)
- Hinweis zur PCF-Klasse
- Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
- EAN
- 4028177959323
- ETIM 9
- EC000261
- ECLASS 8.0
- 27180101
- Produktbeschreibung

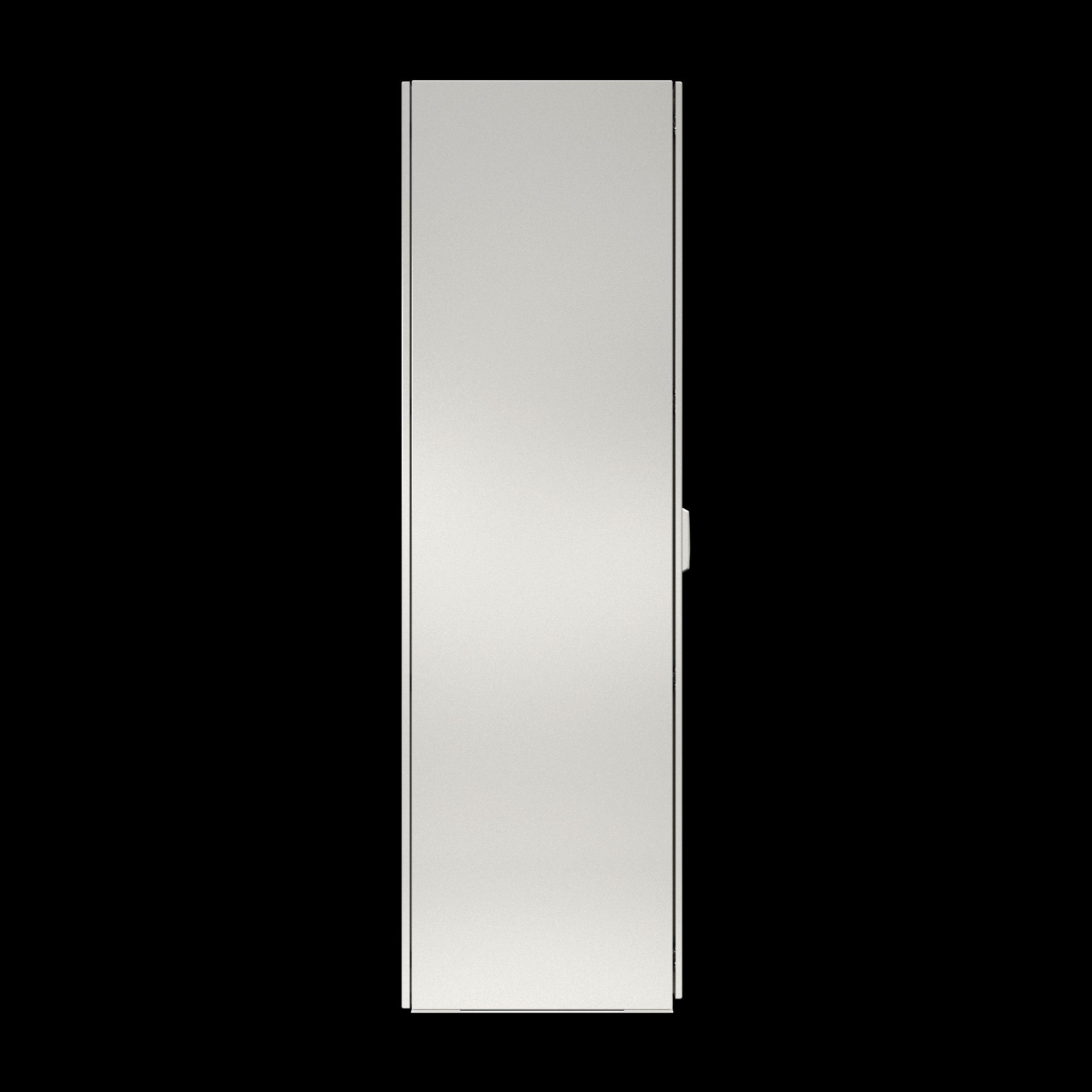

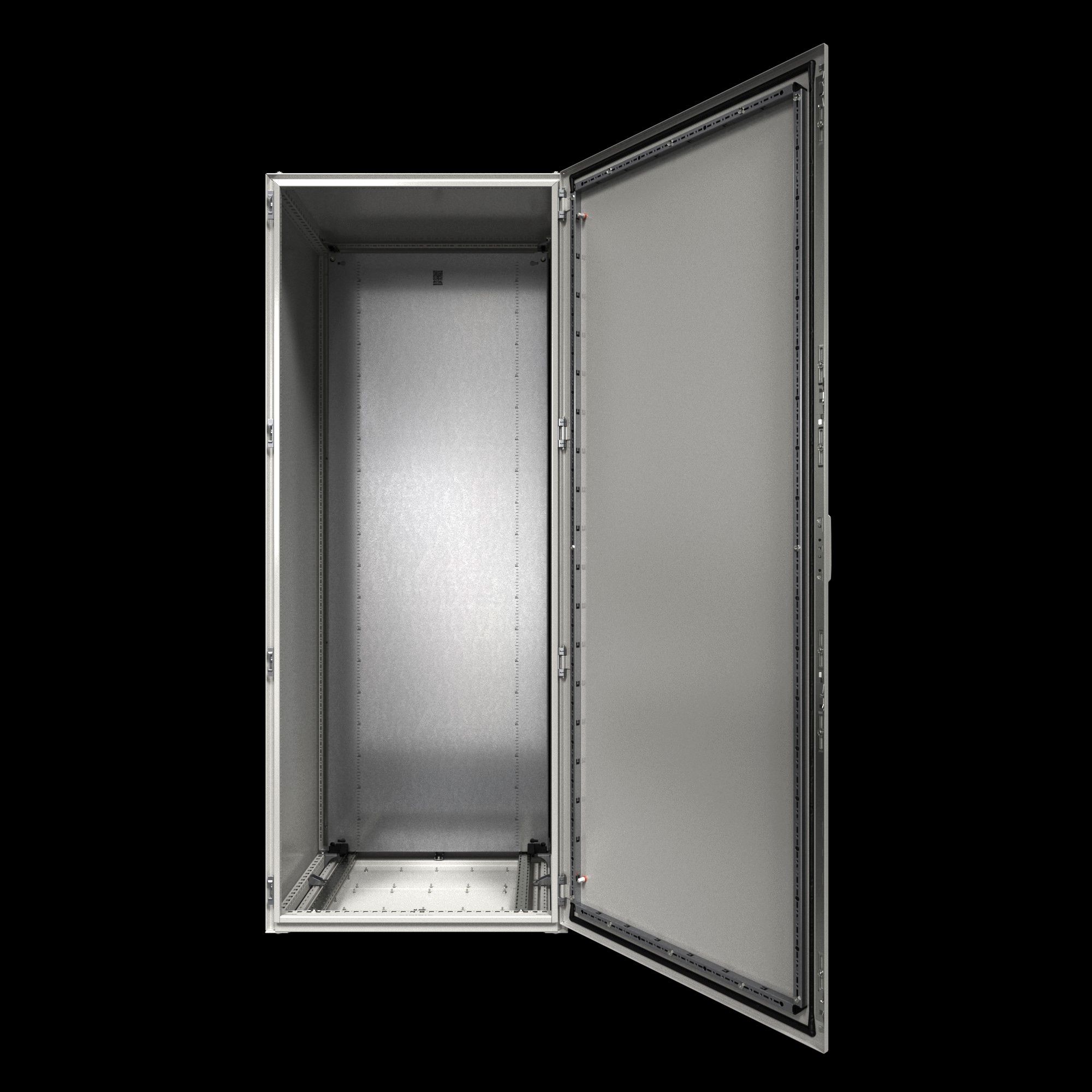

- VX SE System-Einzelschrank, BHT: 600x1800x400 mm, Stahlblech, IP66 / NEMA 4, mit Montageplatte, eintürig an Frontseite
- Dokumentationen
- Anleitung
- Belastungsbroschüre
- Einlegezettel
- Schutzleiterbroschüre
- Sicherheitshinweis
- Weiterführende Informationen
- Datenblätter
- Technik im Detail
Schaltschrank (System-Einzelschrank VX SE IP 66/NEMA 4)
Schaltschrank zur Einzelaufstellung in selbstragender
Integralbauweise, bestehend aus Grundkorpus, Tür,
Rückwand und geschlossenem Bodenblech. Grundkorpus aus
anprofilierten Seitenwänden und Dach. Gehäuseprofil mit
Systemlochung im 25 mm DIN-Maßraster. Vertikale
Profile, sowie vorderes und hinteres Dachrahmenprofil
mit zwei Montageebenen für platzsparenden Systemausbau.
Rückwand verschraubt,
Bodengruppe eingeschweißt, bestehend aus Bodenrahmen
und Bodenblech mit verschraubten Flanschplatten,
Tür rechts angeschlagen.
Tür:
mit horizontal doppelt geschäumter Dichtung, mit
herausnehmbaren Vierkantrohrrahmen mit Lochung im
DIN-Maßraster von 25 mm, Stangenverschluss vierfach
verriegelt, Doppelbarteinsatz nach DIN 43668,
Scharniere rechts angeschlagen, wechselbar, mit
unverlierbaren Scharnierstiften, Türöffnungswinkel 130°
nach VDI, nachrüstbar auf 180°, automatischer
Potentialausgleich zum Gehäusekorpus.
Bodenblech:
einteiliges Bodenblech mit Flanschplatte,
herausnehmbar und austauschbar, montiert,
automatischer Potentialausgleich zum Gehäusekorpus.
Rückwand:
mit aufgeschäumter Dichtung, verschraubt,
mit Vierkantrohhrahmen zur zusätzlichen Verstärkung,
automatischer Potentialausgleich zum Gehäusekorpus.
Montageplatte:
seitlich C-gekantet, über integrierte Kunststoffgleitstücke
und wiederverwendbare Montageschienen, tiefenverstellbar im
Raster von 25 mm. Inklusive Montageraster zur Vereinfachung
der Positionierung von Bauteilen.
Material:
Schrankkorpus, Rückwand, Dach, Boden: 1,5 mm Stahlblech
Tür: 2 mm Stahlblech
Montageplatte: 3 mm Stahlblech
Oberflächenausführung:
Dreifache Behandlung der Oberfläche für Korrosionsschutz
und Beständigkeit gegen Mineralöle, Schmierstoffe,
Bearbeitungsemulsionen und Lösungsmittel: Nanokeramische
Beschichtung, Elektrophorese-Tauchgrundierung,
Außenflächen in RAL 7035 Struktur pulverbeschichtet.
Montageplatte: verzinkt
Boden: tauchgrundiert und pulverbeschichtet, Strukturlack
Schutzart:
IP 66 nach IEC 60 529
Schutzart nach UL 508A: Typ 4, 3R
Schlagschutz nach IEC 62 262: IK10
Abmessungen (B x H x T): 600x1800x400 mm
Schaltschrank zur Einzelaufstellung in selbstragender
Integralbauweise, bestehend aus Grundkorpus, Tür,
Rückwand und geschlossenem Bodenblech. Grundkorpus aus
anprofilierten Seitenwänden und Dach. Gehäuseprofil mit
Systemlochung im 25 mm DIN-Maßraster. Vertikale
Profile, sowie vorderes und hinteres Dachrahmenprofil
mit zwei Montageebenen für platzsparenden Systemausbau.
Rückwand verschraubt,
Bodengruppe eingeschweißt, bestehend aus Bodenrahmen
und Bodenblech mit verschraubten Flanschplatten,
Tür rechts angeschlagen.
Tür:
mit horizontal doppelt geschäumter Dichtung, mit
herausnehmbaren Vierkantrohrrahmen mit Lochung im
DIN-Maßraster von 25 mm, Stangenverschluss vierfach
verriegelt, Doppelbarteinsatz nach DIN 43668,
Scharniere rechts angeschlagen, wechselbar, mit
unverlierbaren Scharnierstiften, Türöffnungswinkel 130°
nach VDI, nachrüstbar auf 180°, automatischer
Potentialausgleich zum Gehäusekorpus.
Bodenblech:
einteiliges Bodenblech mit Flanschplatte,
herausnehmbar und austauschbar, montiert,
automatischer Potentialausgleich zum Gehäusekorpus.
Rückwand:
mit aufgeschäumter Dichtung, verschraubt,
mit Vierkantrohhrahmen zur zusätzlichen Verstärkung,
automatischer Potentialausgleich zum Gehäusekorpus.
Montageplatte:
seitlich C-gekantet, über integrierte Kunststoffgleitstücke
und wiederverwendbare Montageschienen, tiefenverstellbar im
Raster von 25 mm. Inklusive Montageraster zur Vereinfachung
der Positionierung von Bauteilen.
Material:
Schrankkorpus, Rückwand, Dach, Boden: 1,5 mm Stahlblech
Tür: 2 mm Stahlblech
Montageplatte: 3 mm Stahlblech
Oberflächenausführung:
Dreifache Behandlung der Oberfläche für Korrosionsschutz
und Beständigkeit gegen Mineralöle, Schmierstoffe,
Bearbeitungsemulsionen und Lösungsmittel: Nanokeramische
Beschichtung, Elektrophorese-Tauchgrundierung,
Außenflächen in RAL 7035 Struktur pulverbeschichtet.
Montageplatte: verzinkt
Boden: tauchgrundiert und pulverbeschichtet, Strukturlack
Schutzart:
IP 66 nach IEC 60 529
Schutzart nach UL 508A: Typ 4, 3R
Schlagschutz nach IEC 62 262: IK10
Abmessungen (B x H x T): 600x1800x400 mm
