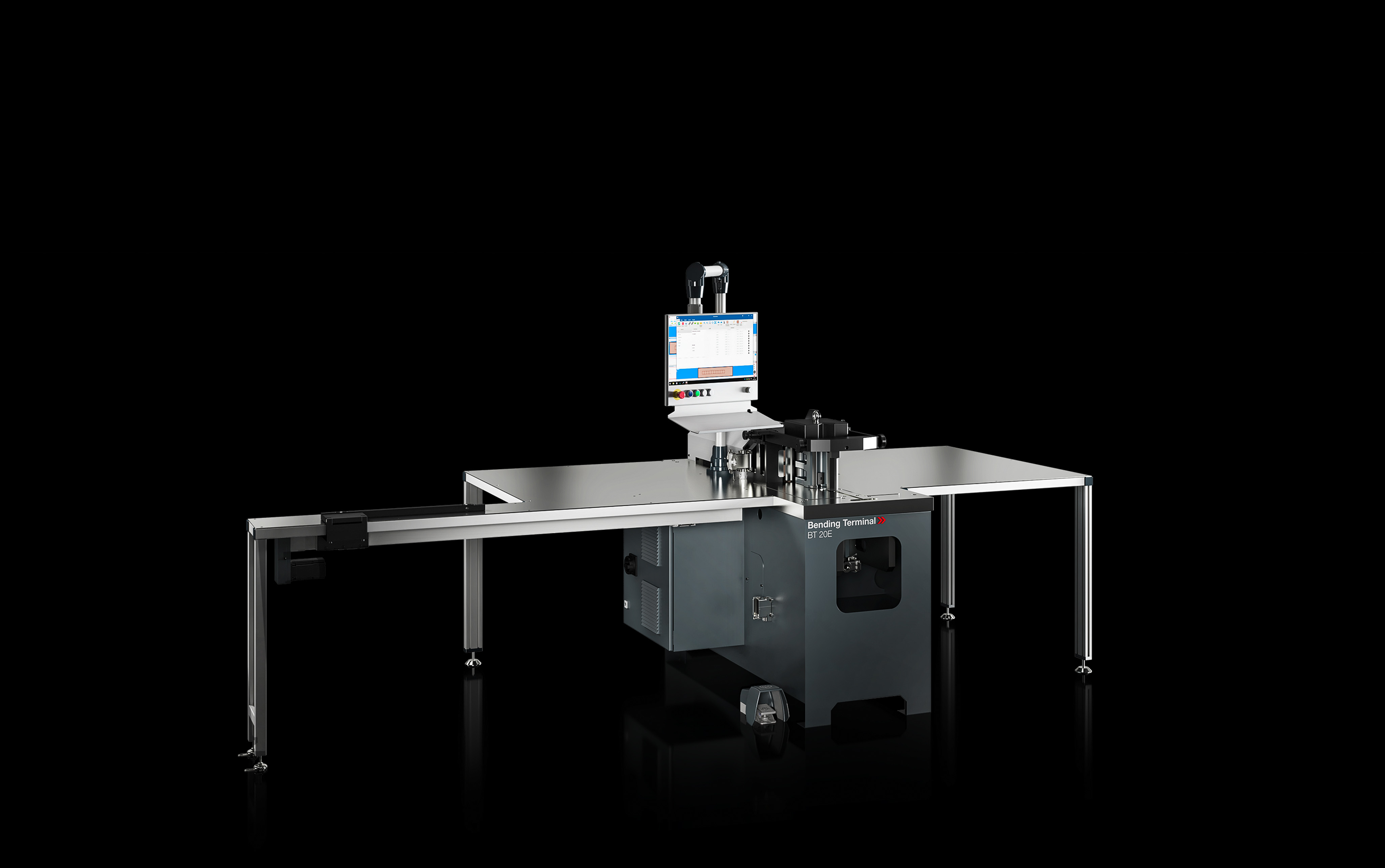

Novi sistem za krivljenje vodil BT 20E podjetja Rittal Automation Systems omogoča hitro in natančno krivljenje bakrenih in aluminijastih vodil različnih vrst, bodisi ravno, robno ali večslojno. Z njim je mogoče avtomatsko obdelovati vodil debeline do 20 mm in širine do 160 mm, pri čemer zagotavlja izjemno natančnost krivljenja. Električni pogon stroja omogoča znatne prihranke energije ter tiho delovanje. Še ena pomembna prednost: povezava s programsko opremo Eplan omogoča dosledno digitalno povezovanje in s tem večjo učinkovitost vzdolž celotne vrednostne verige v inženiringu, od načrtovanja sistema do njegovega delovanja.
Proizvajalci stikalnih naprav imajo ključno vlogo pri hitri preobrazbi in širitvi energetskih sistemov. V svojih industrijskih procesih iščejo možnosti za optimizacijo, pospešitev, večjo učinkovitost in standardizacijo, kar pa je mogoče doseči le s pomočjo digitalizacije in avtomatizacije. Podjetje Rittal Automation Systems zdaj podpira obdelavo vodil z novo napravo za krivljenje Bending Terminal BT 20E.
Od inženiringa do procesne zanesljivosti
Krivljenje vodil, ročno ali mehansko, nikakor ni preprosto opravilo. Napake se lahko pojavijo hitreje, kot bi pričakovali, na primer zaradi netočnih kotov krivljenja ali razpok v materialu, kar povzroča zavrnitve izdelkov. Procesna zanesljivost je mogoča le z avtomatizirano proizvodnjo, ki vključuje programsko opremo in digitalne vmesnike za prenos podatkov iz inženiringa. To občutno zmanjša napake, hkrati pa poveča kakovost izdelkov in hitrost obdelave. Poleg tega vizualizacijska orodja na stroju pomagajo operaterju pri pravilnem vstavljanju zbiralk. Vse te zahteve so bile skrbno upoštevane pri razvoju novega Bending Terminala.
Brezhiben uvoz podatkov
Naprava za krivljenje ponuja številne možnosti za programiranje obdelovanih delov in urejanje proizvodnih naročil. Zaradi povezave z bazo podatkov ni več potreben zamuden prenos podatkov med drugimi stroji. Stroj je mogoče programirati neposredno na napravi ali iz pisarne z uporabo standardne programske opreme “PowerBend”, kar omogoča preprosto in intuitivno programiranje, tudi pri kompleksnih obdelovanih delih. Programska oprema stroja podpira tudi uvoz podatkov iz sistemov Eplan Pro Panel in Rittal RiPower, iz DXF formatov neodvisnih proizvajalcev ter iz programov Optimation, Metamation in WiCAM.
Natančno in energetsko učinkovito
Z uporabo Bending Terminala BT 20E je mogoče bakrena in aluminijasta vodila debeline do 20 mm, širine do 160 mm in dolžine vsaj 40 mm kriviti z natančnostjo 0,2°, ne glede na to, ali gre za ravno, robno ali večslojno krivljenje. Integriran elektronski sistem za merjenje kota, ki vključuje kompenzacijo povratnega elastičnega učinka (springback compensation), omogoča doseganje želenega kota krivljenja z visoko natančnostjo že pri prvem postopku. Njegov električni pogon z maksimalno silo do 240 kN zagotavlja tiho, energetsko učinkovito in nizko vzdrževalno delovanje. Poseben sistem priključkov na stroju omogoča kratke čase menjave orodij, kar zagotavlja prijazno in hitro upravljanje. Avtomatizirani, CNC-krmiljeni stranski omejevalnik pa zagotavlja natančno pozicioniranje orodij.
